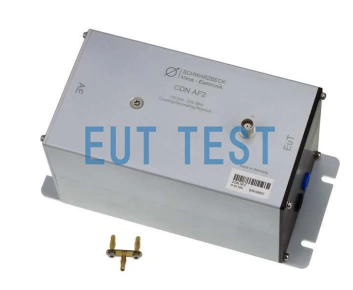

CDN AF2 SCHWARZBECK 非屏蔽线耦合去耦网络

简介：

CDN AF2 是由德国 SCHWARZBECK 公司制造的非屏蔽线耦合去耦网络产品，可以测试EUT的两条非屏蔽或非平衡线缆，该产品授权由深圳易优特公司代理销售及报价服务。

这个CDN耦合去耦网络支持被测物的输入交流电压100V或直流电压150V，额定输入电流4A，可以连接被测物的二条非屏蔽或非平衡数据线。

AF序列CDN 适用范围：

AF序列CDN设计用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，我们一般推荐客户将这类CDN用于AE和EUT之间的互联线缆，在确定使用AF序列CDN之前，您应该优先考虑使用CDN-M类型、CDN-T类型、CDN-S类型的耦合去耦网络，所选的 CDN 不应过分地影响EUT的功能信号，AF类型CDN只能作为最后没有选择时才会采用。

技术参数：

产品规格表：

共模阻抗曲线图：

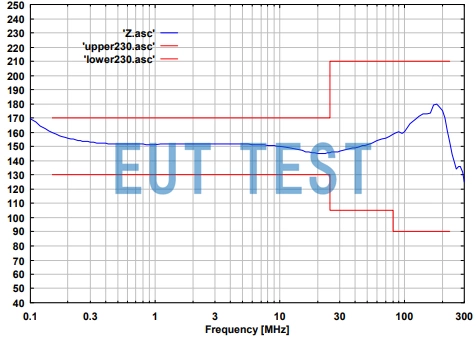

下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。

共模阻抗曲线图

产品推荐：

此产品只能测试两条互联线缆，如果不满足您的要求，我们还提供以下多种互联线缆数量的AF序列耦合去耦网络：

• CDNAF2 可测试2条非屏蔽不平衡线
• CDNAF3 可测试3条非屏蔽不平衡线
• CDNAF4 可测试4条非屏蔽不平衡线
• CDNAF6 可测试6条非屏蔽不平衡线
• CDNAF8 可测试8条非屏蔽不平衡线

其他类型的CDN推荐：

• 了解如何选购CDN？
• 需要CDNE？
• 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？

请进入以下链接查看：

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录
