CMDM 8700 B 传导共模差模分离器

产品简介：

CMDM 8700 B 是由德国 Schwarzbeck 生产的传导共模差模分离器，它可以分离并分别显示传导发射噪声中的共模信号和差模信号，还配置了线A、线B、共模、差模四个不同的通道和测量模式转换开关，测量人员可以将两个 V-LISN 的测量功能扩展到 T-LISN 和 Delta LISN，以便对传导干扰发射进行深入分析。

CMDM 8700B 由深圳EUTTEST 授权代理销售、报价和售后服务。

CMDM 8700 B 使用简介：

如下图所示，当使用人工电源网络测量传导共模干扰发射时，我们只能测量到共模电压和差模电压的混合信号，但是如果选用CMDM 8700B，您就可以选用两个相同的LISN来测量两条不同的线缆，例如交流电的火线和零线，直流电的正负极电源线都可以测量。然后将两个LISN的输出连接到 CMDM 8700B，最后连接到频谱分析仪或EMI接收机上，我们就能得到共模电压、差模电压、总传导干扰发射电压等传导干扰分离后的频谱图。至此完成了差模干扰和共模干扰分离的目的和需求。

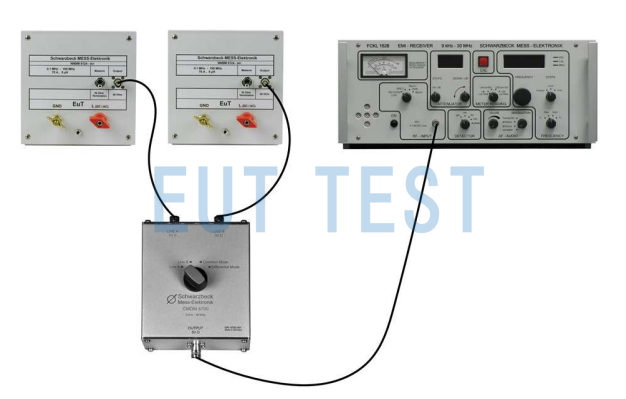

使用LISN、CMDM 8700 B、频谱分析仪测量共模和差模分离后的电压

技术参数：

产品规格表：

订货编号：EUTS0738

Schwarzbeck 官方授权代理商：

EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG

深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。
