简介：

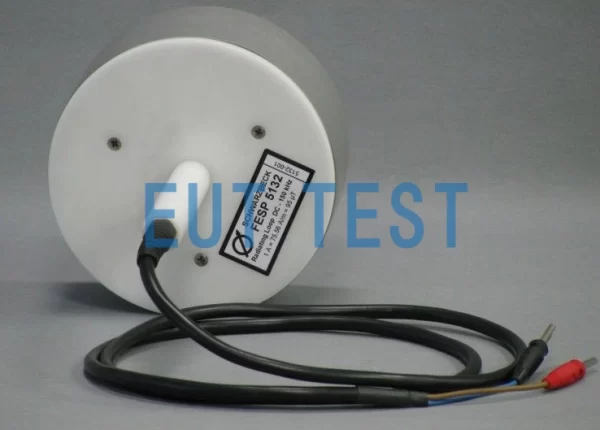

FESP 5132 辐射环天线是由德国 Schwarzbeck 生产并由EUTTEST代理销售的产品，它可在短时间内产生高达1500A/m的磁场。这也是一种可以手持发射磁场的磁性线圈，设计用于在高达 100 kHz 的音频频率范围内产生定义的磁场强度。主要应用是根据 EN 55103 和 MIL-STD-461 E / F 、 GJB151B-2013 对磁场进行抗扰度测试。
此环天线还可用于在现场测量磁场。开路输出电压与磁场强度成正比（以固定频率）或与频率成正比（在恒定磁场强度下）。为此，您需要将辐射环天线连接到频率选择性 50 欧姆测量仪器，例如频谱分析仪或EMI测试接收机。
磁场强度与线圈电流的关系：
辐射环天线产生的磁场强度与线圈电流成正比。搭配距离定位配件可以在线圈和被测物EUT表面之间精确间距 50 mm。其他距离定位配件可用于缩放电流-场强度比。使用最短环可实现最高的场强度级别。需要其他距离定位配件可以联系EUTTEST咨询，以便在线圈电流和磁场强度之间提供一定的比例（例如 1 安培线圈电流 = 100 安培/米的磁场强度）。

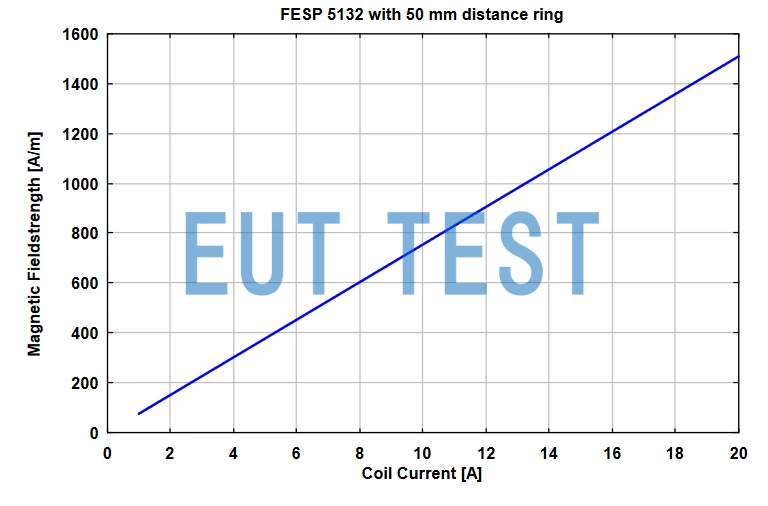

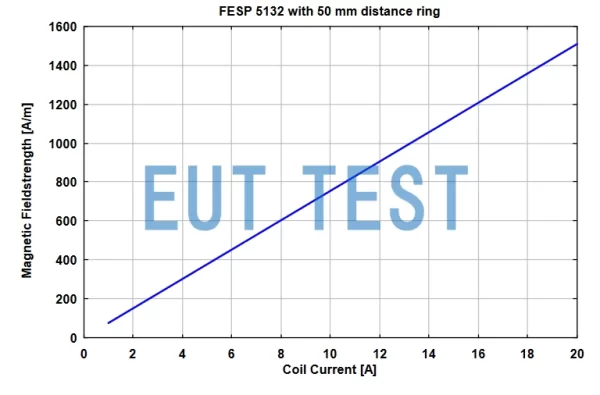

50mm处的磁场强度
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | FESP 5132 |
| 制造商 | Schwarzbeck |
| 代理商 | Euttest |
| 匝数 | 20 |
| 线直径 | 2 mm 铜线 |
| 最大电流 | 20 A (5 min.) |
| 标称电流 | 10 A continuous |
| 最大场强 | 1500 A/m (5 min.) |
| 连续场强 | 750 A/m continuous |
| 1A电流场强 | 75.56 A/m |
| 1A/m电流 | 13.23 mA |
| 环直径 | 120 mm |
| 尺寸 | 16 x 25 cm |
| 连接器 | 4mm连接线 |
| 可用频率 | 0 – 150kHz |
| 符合标准 | ISO 11452-8 MIL 461E RS101 EN 55103 5.18.3.2 |
| 重量 | 1.2 kg |
| 可选配件 | 50mm固定距离定位 其他距离连续EUTTEST咨询 |
