亥姆霍兹线圈 Schwarzbeck 选型及使用方法

订货编号： EUTS0314

产品分类：亥姆霍兹线圈

产品品牌： Schwarzbeck

最小起订： 1 台

产品库存：

schwarzbeck实时库存

交货时间：点击上方链接查询

测试标准：

运用行业：通用电子行业

产品保证：原装进口 ; 全新产品 ; 授权销售

安装培训：上门培训 ; 电话交流 ; 邮件沟通

物流配送：广东深圳至全国

支付方式：网上银行 T/T

产品价格：

简介：

亥姆霍兹线圈( Helmholtz-Coils )的典型应用是根据汽车标准 ISO11452-8 、SAE J551-17 、MIL-STD-461F 进行低频磁场抗扰度测试。特别设计用于生成从DC到音频频率范围上端和更远的精确定义的磁场，生成的磁场与线圈电流处于强线性关系。根据线圈的几何形状、转弯次数和线圈电流，可以通过分析（或数值）方法精确计算场强度。

因此，Helmholtz-Coils 非常适合磁场探头或传感器的校准，当线圈产生磁场时，线圈电流与磁场强度成正比。

选型：

下表是EUTTEST代理销售的 Schwarzbeck 生产的 Helmholtz-Coils 型号合集，如您不清楚应该选择哪个型号，可以联系EUTTEST获得更多信息。

下表的continuous代表可以联系工作。

“提醒：左右滑动表格”

型号

电流

场强强度

HHS 5201-6

40 A (1 min.)
15 A (15 min.)
12 A continuous

2860 A/m (1 min.)
860 A/m continuous

HHS 5201-98

40 A (1 min.)
15 A (15 min.)
12 A continuous

64 kA/m (1 min.)
20 kA/m continuous

HHS 5202-9

55 A (5 min.)
33 A continuous

3053 A/m (5 min.)
1832 A/m continuous

HHS 5202-81

6 A (5 min.)
5 A continuous

3000 A/m (5 min.)
2000 A/m continuous

HHS 5204-12

60 A (5 min.)
30 A continuous

2500 A/m (5 min.)
1288 A/m continuous

HHS 5204-36

20 A (5 min.)
10 A continuous

2500 A/m (5 min.)
1288 A/m continuous

HHS 5206-8

55 A (5 min.)
34 A continuous

1060 A/m (5 min.)
650 A/m continuous

HHS 5206-16

55 A (5 min.)
33 A continuous

2100 A/m (5 min.)
1260 A/m continuous

HHS 5206-132

15 A (5 min.)
10 A continuous

4713 A/m (5 min.)
3142 A/m continuous

HHS 5210-10

20 A (5 min.)
10 A continuous

300 A/m (5 min.)
150 A/m continuous

HHS 5210-100

15 A (5 min.)
9 A continuous

2183 A/m (5 min.)
1310 A/m continuous

HHS 5210-100 2.5

20 A (5 min.)
15 A continuous

2900 A/m (5 min.)
1746 A/m continuous

HHS 5212-10

20 A (5 min.)
10 A continuous

250 A/m (5 min.)
125 A/m continuous

HHS 5213-50

8 A (5 min.)
5 A continuous

390 A/m (5 min.)
240 A/m continuos

HHS 5213-100

15 A (5 min.)
9 A continuous

900.9 A/m continuos

HHS 5215-10

20 A (5 min.)
10 A continuous

200 A/m (5 min.)
100 A/m continuos

HHS 5215-100

20 A (5 min.)
10 A continuous

2000 A/m (max. 5 min., dist. 0.84 m*)
842 A/m continuos

HHS 5218

20 A (5 min.)
10 A continuous

126 A/m (5 min.)
63 A/m continuos

HHS 5230-100

16 A (5 min.)
8 A continuous

650 A/m @ coil Dist. =1.8 m
325 A/m @ coil Dist. = 1.8 m

“提醒：左右滑动表格”

使用方法：

当进行ISO11452-8标准测试时，需要搭建如下图所示的标准低频磁场抗扰度测试系统（联系EUTTEST获得更多该系统相关信息）。

ISO11452-8使用方法

电流路径分析：

信号源产生的低频正弦波信号经由功放放大，之后进入匹配网络进行阻抗匹配和调节，最后流经赫尔姆霍兹环天线 HHS 5206-16 并在环中间产生磁场，监视环天线接收亥姆霍兹线圈环产生的磁场并转化为电压值，操作实验人员需由电压值解析磁场具体数值以分析是否达到标准要求。

以上就是亥姆霍兹线圈在ISO11452-8中的电流分析，对于其他型号的亥姆霍兹线圈的工作方式是类似的，但是过程中会涉及到一序列的分析和计算，如果计算出错或连线错误，有可能因高电流损坏设备或对相关人员健康造成威胁，所以搭建该系统应找像EUTTEST这样专业的设备集成商提供帮助。

磁场场强分布图

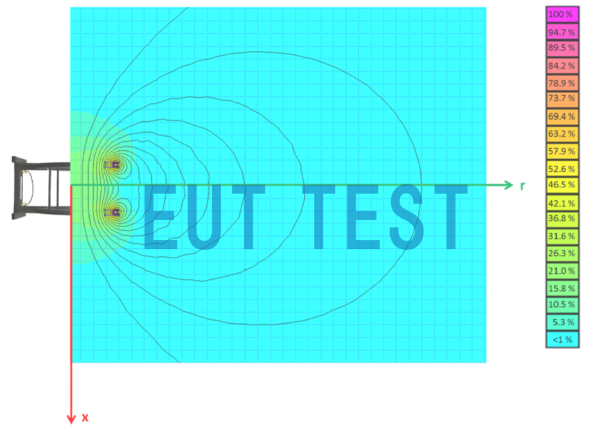

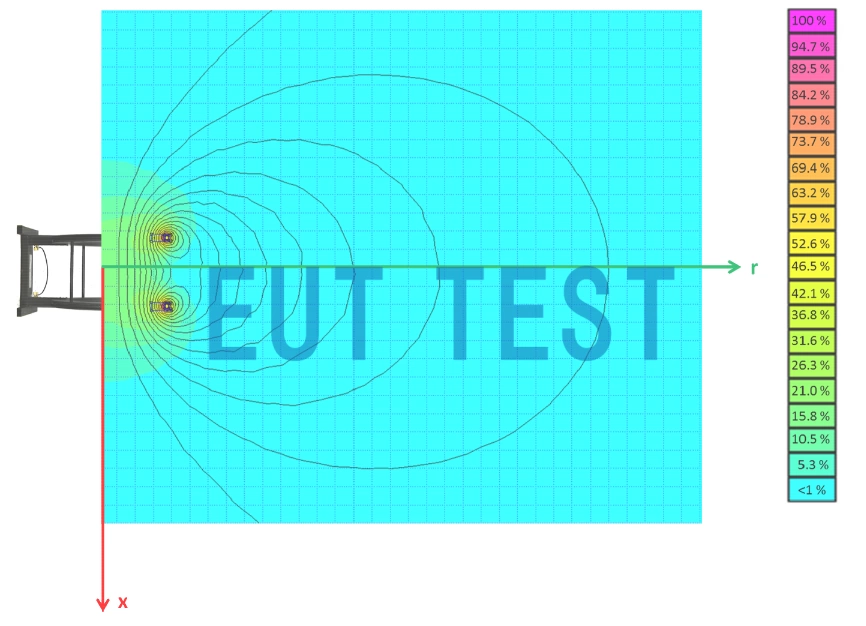

亥姆霍兹线圈的截面平面中的磁场强度

上图描述的是HHS 5206-16截面平面中的磁场强度。线圈电流设置为 35 A。结果以线圈内部区域产生的最大场强度百分位数显示。HHS 5206-16 的图片重叠，两个轴 x 和 r 分别以绿色和红色突出显示。沿着这些x轴和r轴对磁场通量进行了分析。

从下面的x和r轴的分析得知，亥姆霍兹天线使用时应该保证EUT在环的r轴内才能达到类似于线性的场强。如果只用于高频两个轴向的影响差别不大。

以上就是亥姆霍兹线圈的相关测试设备选型和使用方法介绍。
