简介:

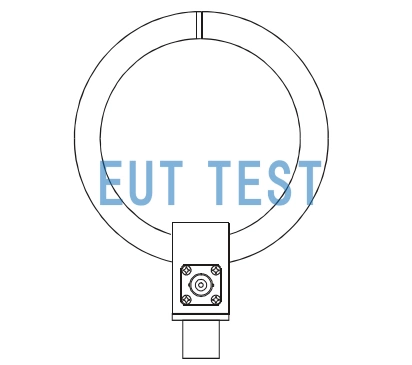

HFRA 5154 是由德国 Schwarzbeck 公司生产并授权由深圳 EUTTEST 代理销售的用于校准的发射环天线,此天线设计用于在100kHz至30MHz的频率范围内产生具有中等场强水平(<0.1A/m)的明确磁场强度。
技术参数:
产品规格表:
“提醒:左右滑动表格”天线型号
HFRA 5154
制造商
Schwarzbeck
中国代理销售
EUTTEST
测试频率范围
100kHz-30MHz
输入阻抗
50Ω
电流变压比
2:1
线圈数量
2
环天线的直径
100mm
最大电流
100 mA / 100 dBµA
最大电压
5 V / 134 dBµV
最大功率
0.5 W / +27 dBm
输入连接器
N
天线尺寸
160*112*62mm
重量
250g
安装支架
技术参数相关曲线图:

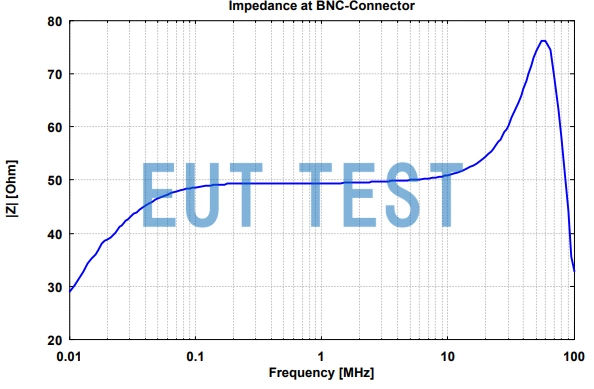

BNC 连接器输入阻抗曲线图

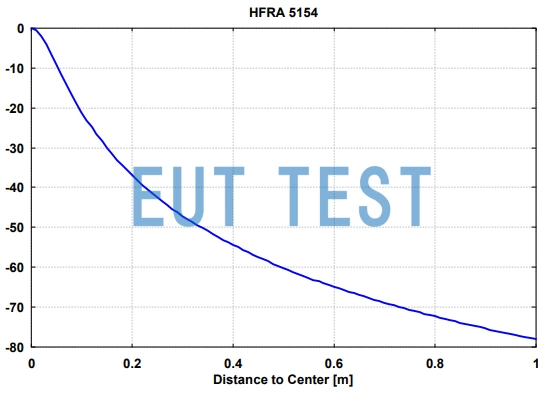

相对磁场强度曲线图
Schwarzbeck 官方授权代理商:
EUTTEST是SCHWARZBECK的官方授权代理商,该公司的官方全称是:SCHWARZBECK MESS – ELEKTRONIK OHG
深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品,并提供所售产品的技术服务。
