简介:

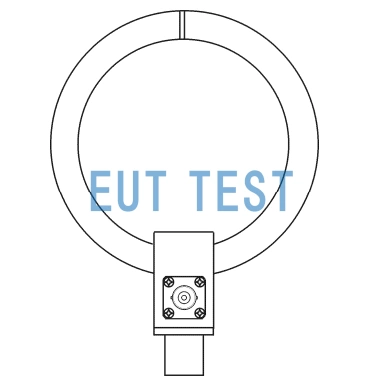

HFRA 5170 是由德国 Schwarzbeck 公司生产并授权由深圳 EUTTEST 代理销售的用于校准的 发射环天线 ,设计用于在 DC 至 30 MHz 的频率范围内产生中小磁场,如果您使用至50MHz ,天线效能将会下降,所以这是不推荐的。此天线配置了一个 10Ω 电阻并内置了一个高阻电压探头可以让测试人员实时测试天线上的电压值。
技术参数:
产品规格表:
“提醒:左右滑动表格”天线型号
HFRA 5170
制造商
Schwarzbeck
中国代理销售
EUTTEST
测试频率范围
DC-30MHz
线圈直接
100mm
线圈数量
1圈
输入阻抗
50Ω
线圈最大电流
135mA
电压探头最大监视电压
1.35V
输入连接器
BNC
天线尺寸
160*112*63mm
重量
250g
选件
AM9144 : 天线支架
技术参数相关曲线图:

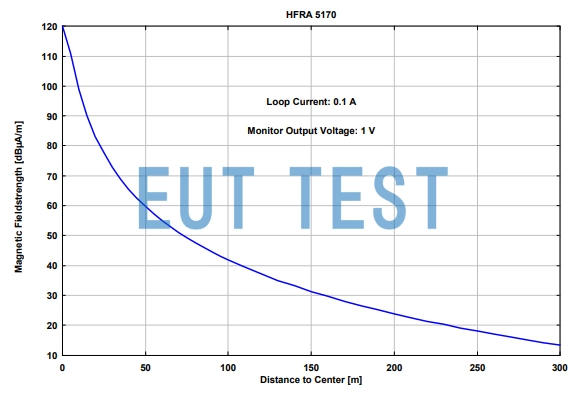

当环电流为0.1A;监视电压为1V时的磁场强度曲线图
