简介：

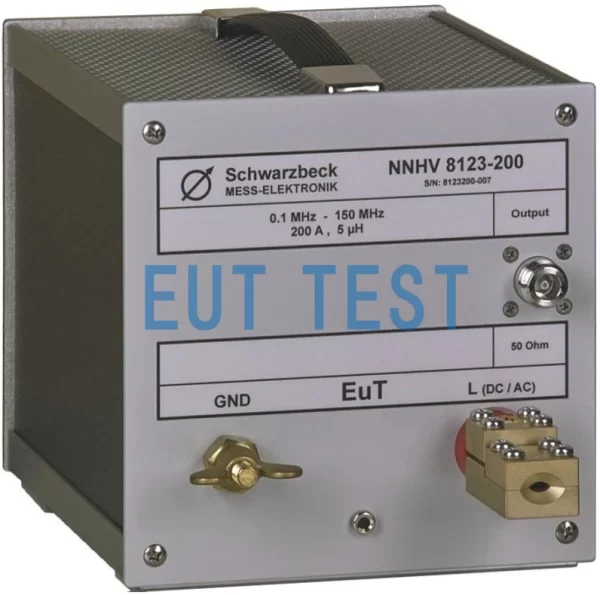

NNHV 8123-200 是德国 Schwarzbeck 公司最新推出的200A高压汽车电子HV AN 人工网络， NNHV 8123-200 使用的电路原理阻抗为 5μH | | 50Ω，符合标准CISPR 25 Ed. 4 和 BMW GS 95025-1，可用于新能源汽车电子零部件测试需求，该LISN支持被测试的汽车电子零部件产品最大连续工作电流200A，最大瞬时电流280A。

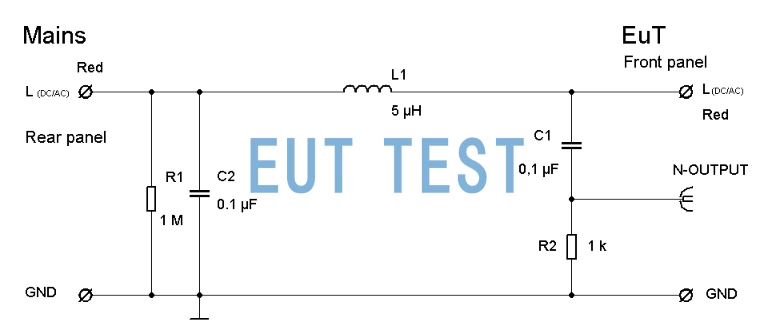

NNHV 8123-200 的电路原理图
符合的测试标准：
- ISO 11452-4
- CISPR 25 ed4.0最新版
- BMW GS 95025-1
- GB/T 18655-2018
CISPR 25是一个适用于车辆、船舶、内燃机车上任何用于车辆、挂车、和装置的电子/电气零部件测试无线电骚扰测试的标准编号，以保护车上相邻的接收机工作正常。标准名称为：车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法Vehicles, boats and internal combustion engines—Radio disturbance characteristics—Limits and methods of measurement for the protection of on-board receivers
我国的标准GB 18655是CISPR25的中文翻译版本。
测试运用：
NNHV 8123-200 主要应用单路电磁干扰电压测试，满足最新版CISPR 25:2016 Edition 4.0第4版 及 BMW GS 95025-1 及GB/T 18655-2018 的标准要求，可以在HF-VHF即0.1MHz–150MHz频率范围内使用屏蔽电缆进行测试。
2019最新款的 NNHV 8123-200最大连续输入电流200A能够测试更大电流的车载电子产品，弥补以前大电流不能测试的问题。
您还可以连接我司提供的 50Ω欧姆终端 后用于ISO 11452-4的BCI大电流注入测试；
NNHV 8123-200 测试时需要搭配 HVSE 8600 高压屏蔽罩，详情联系EUTTEST咨询更多信息。
技术参数：
<<<<提醒：左右滑动表格>>>>| HV AN 的型号 | NNHV 8123-200 |
| 设备名称 | HV AN 高压人工网络 |
| 制造商 | Schwarzbeck |
| 代理商 | 深圳EUTTEST |
| 可用频率范围 | 0.1-150MHz |
| 最大连续电流 | 200A |
| 最大电流（短时） | 280A |
| 最大DC电压 | 1000V |
| 最大AC 50/60Hz电压 | 700Vrms |
| 最大AC 400Hz电压 | 300Vrms |
| 阻抗 | 5 μH || 50 Ω 符合CISPR 25:2016 Edition 4.0高压LISN要求 |
| HV线缆 | 4-11mm |
| 连接器 | N母 |
| 尺寸 | 160*165*210mm |
| 重量 | 3 kg |
| 屏蔽罩选件 | HVSE 8600 |
技术参数相关曲线图：

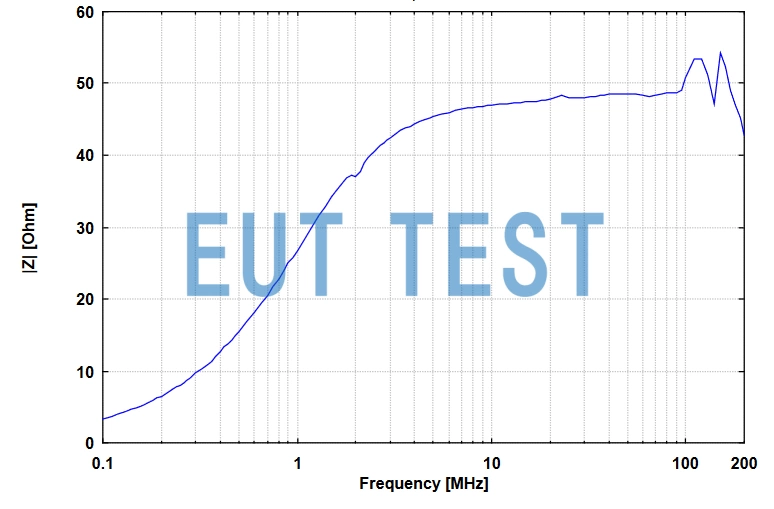

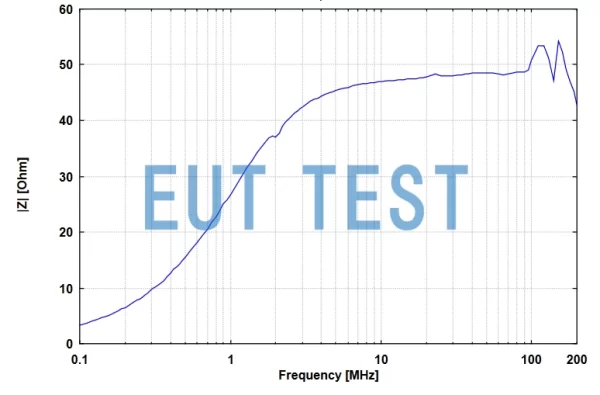

NNHV 8123-200 的EUT端口阻抗

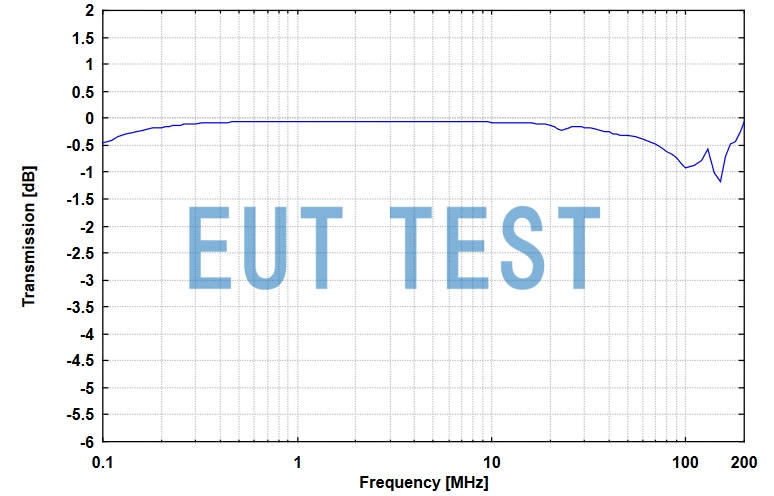

NNHV 8123-200 的分压系数曲线图

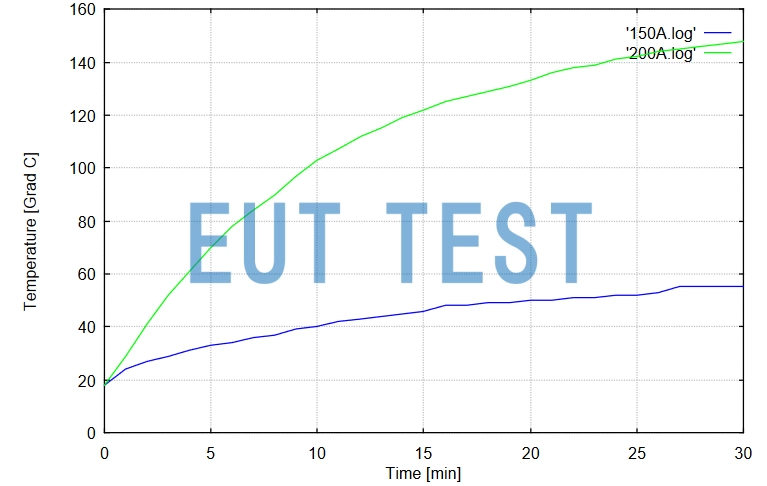

NNHV 8123-200 的工作温度曲线图
其他
我司提供 NNBM 8124-200 的报价和售后咨询服务，如此设备不能满足您的要求，请进入下方产品页面选择更多我们代理销售的 LISN 和AMN 。
