简介：
TK 9420 是来自德国schwarzbeck的1500Ω电压探头，由深圳EUTTEST代理销售并提供售后服务。TK 9420 加 VT9420可以完成9kHz-30MHz的传导发射测试方法-高阻抗电压探头的测试。
运用范围：
TK 9420电压探头可以用于EUT电源线、负载、控制端子等线缆的传导CE测试。详细测试方法请参照产品标准（例如GB 4343.1）和基础标准（规定了测试方法）执行。
结构和原理：
电压探头TK9420由一个隔直的电容器C和一个电阻（1500-R）Ω组成，该电阻使得EUT的电源线和底线之间的电阻为1500Ω，满足标准GBT 6113.102和CISPR16-1-2提出的高阻抗电压探头的结构需求。
组成结构-隔直电容器C和电阻R
技术参数：
<<<<提醒：左右滑动表格>>>>| 产品型号 | TK 9420 |
| 可选的配件 | VT9420 分压器选件 |
| 生产厂家 | Schwarzbeck |
| 产品中文名称 | 电压探头或高阻电压探头 |
| 国内代理商 | EUTTEST |
| 可用频率 | 9kHz-30MHz |
| 输入阻抗 | 1.5 kΩ || 4 pF |
| 电压 | HF: < 30 V AC 50 / 60 Hz: < 2.5 kV DC: < 4.4 kV |
| 阻抗 | 50Ω |
| 内部耦合电容 | 10nF |
| 接触连接器 | 4mm香蕉头 |
| 音频阻抗 | 10 nF + 1.5 kΩ |
| 重量 | 180g |
| 尺寸 | 175mm*23mm |

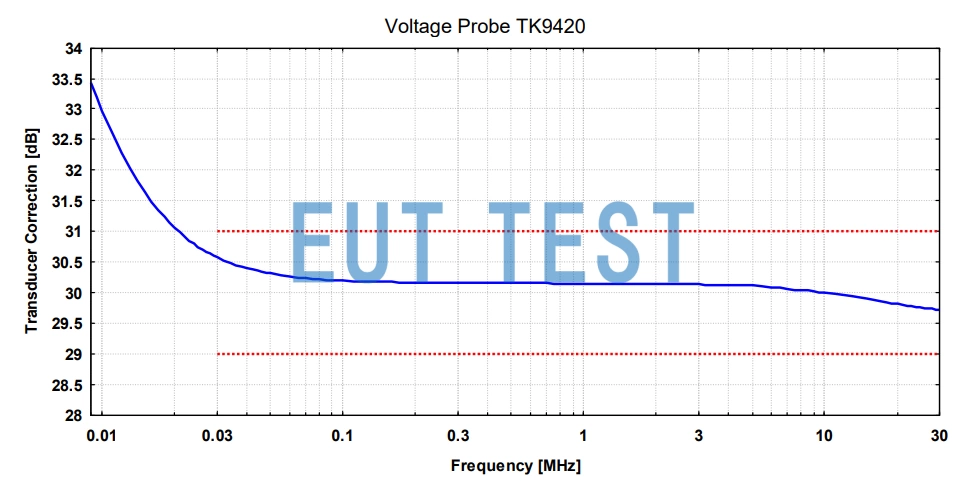

修正系数
选件-VT 9420：

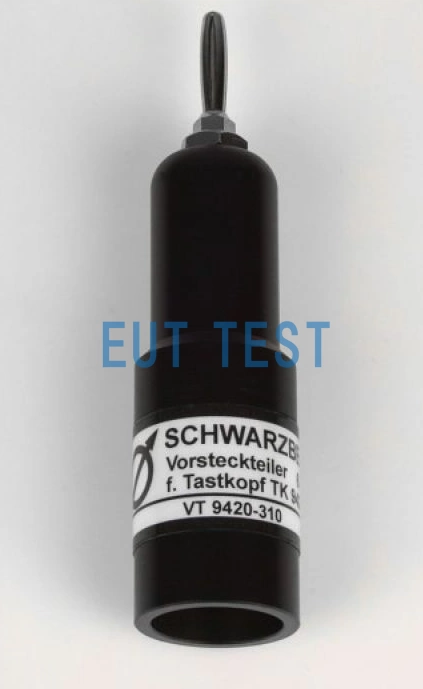

选件 VT 9420 分压器
VT 9420分压器是TK9420电压探头的一个选件，分压器能对未知源阻抗的EUT确定阻抗，详情查看CISPR16-2。
什么时候需要使用VT9420分压器？
当电流超过25A的单个独立电源（例如电池、发电机、变换器）进行骚扰电压测量时，必须使用VT9420测量被测物的源阻抗，以便按CISPR16-1来确定没有超过模拟电阻的允差。
选件 VT9420 用于确定EUT源阻抗的数据图表
电压探头的阻抗选择请根据测试标准要求和产品工作功率来选择。
了解更多关于电压探头的介绍和产品推荐：电压探头的原理和选型
