简介：
VAMP 9243 是德国 Schwarzbeck 生产并授权由 EUTTEST 代理销售的四种常见天线型号之一，EMC的天线行业里我们也称它为拉杆天线或棒状天线。为了绝对避免受到市电、电源、电压调节器等电源线带来的射频干扰影响测试数据，该天线内置了镍氢可充电电池，测试时可以直接使用电池供电，电池的典型操作时间至少为50小时。
2024备注：VAMP9243 的型号已经升级为 VAMP 9243 B ；两个型号参数是一致的，只是型号发生了改变。VAMP 9243B 将继续使用此页面的技术参数和相关介绍，如后期有更新我们将会将此型号链接到一个新的页面。
拉杆天线或棒状天线的原理：
拉杆天线和棒状天线因为其只有一根垂直天线杆而得名，它们都采用下面的天线的频率和波长计算公式进行计算波长：
λ=C/f
- C 是光速≈3.0*10^8 米/秒
- f 是频率 ，单位为 Hz
- λ 是波长 ，单位为 米
所以根据 VAMP9243 的上限频率 30MHz：
30MHz 的波长 λ = 3.0*10^8 / 30MHz = 10米；
同理，根据此天线的下限频率 9kHz：
9kHz 的波长 λ = 3.0*10^8 / 9kHz = 33333米；
杆上的电流分布特性与传输线理论相似。在低于约10 MHz的频率下，与波长（λ≥30 m）相比，1 m的杆长总是很短，因此电流最大值在地上，电压最大值在杆的顶部。由于有源杆天线具有非常高的输入阻抗，因此在杆顶部以下1米的高度测量电压。
拉杆天线的结构：
该天线由垂直天线杆和阻抗匹配放大器上下两个部分组成：
垂直天线杆：标准长度为 1米（可联系 EUTTEST 定制购买其他标准要求的杆长度），并且与频率范围9kHz-30MHz中的波长相比可以认为是短的。
阻抗匹配放大器：放大器的阻抗极高，所以该天线的转换系数与频率无关，该天线的转换系数在全频率使用 +10dB即可，放大器为该天线提供了很低的内部噪声和互调干扰，而敏感的EMI测试接收机能够在天线的整个动态范围使用。
拉杆天线的测试产品推荐：
基本上，有源拉杆天线或棒状天线是一种电场强度适配器。可以结合我们的磁场探头，例如FMZB 1537 ，可以在9 kHz-30 MHz的频率范围内以高灵敏度分别测量电场和磁场强度。所以特别是在汽车电子零部件产品领域，该天线可以满足 CISPR25 要求的30MHz以下辐射发射测试要求。
注意：通常您需要将此天线安装在金属（电）地网上，并在屏蔽室或电波暗室中进行测量。
选件：
VT 20dB 输入衰减器
对于非常高的场强，我们提供了插入式衰减器选件： 20dB 输入衰减器；可以将输入信号降低20dB后才传输给天线下端的放大器，可以保护放大器被烧毁。
插入式衰减器选件：20dB输入衰减器
其他选件
下列其他选件需要根据测试标准选择，请联系我们为您定制测试方案。
- GP :接地参考平面, 0.6 x 0.6 m
- ACS 410 : 电源适配器 ACS 410
- CA 9243 B : VAMP 9243 的校准计量适配器
- Opt. MIL461F bonding kit:
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | VAMP 9243 |
| 2024年新型号 | VAMP 9243 B |
| 制造商 | Schwarzbeck |
| 代理商 | EUTTEST |
| 频率范围： | 9kHz-30MHz |
| 转换系数 | 10dB/m±1.5dB |
| 最大场强 | 1 V/m (F=1 MHz, 1 dB 压缩点) |
| 最小场强 | 典型值：- 3 dBμV/m / 10 MHz CISPR-Quasipeak 9 kHz bandwidth 典型值： -8 dBμV/m / 10 MHz Average detector 9 kHz bandwidth |
| 放大器输出口 | BNC 50Ω |
| 电源 | 9.6V /1100mAh NiMH |
| 尺寸 | 天线：1m/2kg 放大器：180x80x40 mm |
| 天线直径 | 16mm，M8 |
| 接收机可使用单位 | dBμV，dBm，V(μV，mV) |

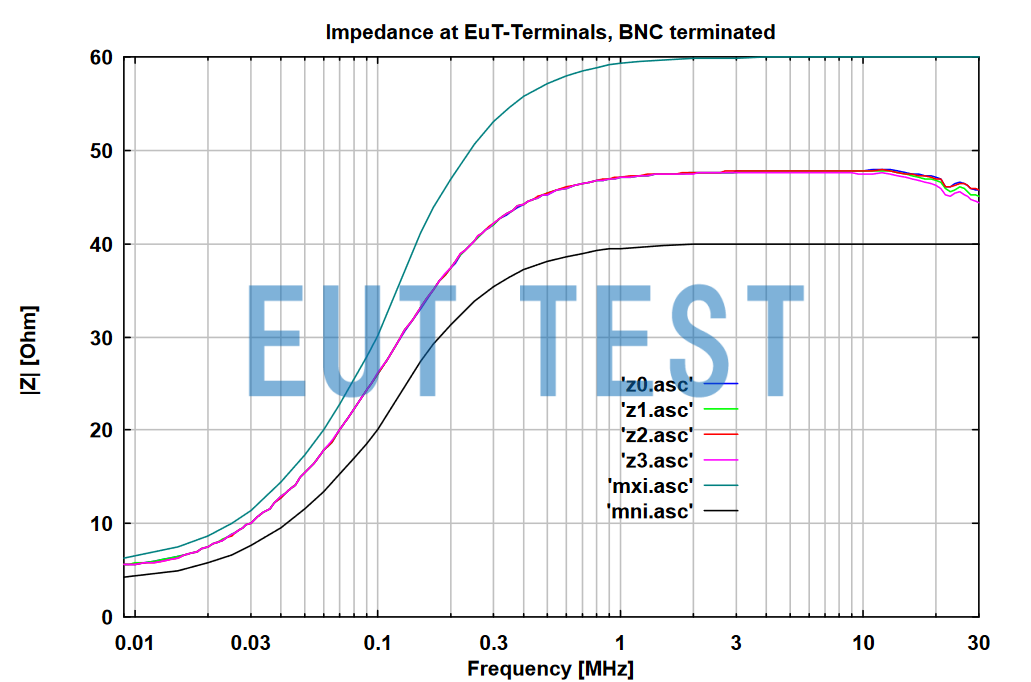

技术参数相关曲线图：
噪声电平-使用QP准峰值检波器
天线系数
