VTSD 9561F是由德国schwarzbeck生产并授权由深圳EUTTEST代理销售的10dB脉冲限幅器,VTSD 9561F内置 10 dB 大功率衰减器和保险丝灯,用于在测量高能量频谱时保护敏感的测量设备EMI接收机。由于内置保险丝灯,敏感设备的严重过载情况可以快速、可靠地识别出来。限幅器内置一个可更换的保险丝邓。脉冲限制器可防止昂贵的设备缺陷。VTSD 9561F因为拥有非常平坦的频率响应,所以即使只采用其中几个采样频率的修正值用于修正即可实现高测量精度。
脉冲限幅器不是衰减器,衰减器点击以下链接选购:
VTSD 9561F使用:
VTSD 9561 F保护接收器输入不受超过100dBμV的过度干扰电平的影响,同时较小的水平可通过固定衰减10 dB的接收器输入。VTSD 9561f的输入侧必须与干扰源(如LISN)相连,输出侧必须与需要保护的仪表相连。
如果有非常高的EMI信号输入,它们将在时域中被限幅器削减。多余的能量在小灯泡里转化为光。在时域中切割信号意味着-经过傅里叶变换-在频域中出现额外的谱线(互调)。在这种情况下,接收器输入被成功保护,但是本次测量必须被视为无效而拒绝。如果仍旧需要测试这个大信号,则必须在限幅器输入端加衰减器减小信号,然后保证VTSD9561F的灯不亮才能继续测试。
VTSD 9561F技术参数:

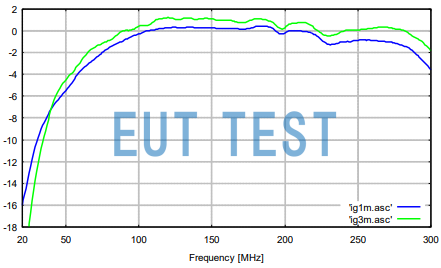

生产厂家 | 德国schwarzbeck |
代理商 | 深圳EUTTEST |
产品型号 | VTSD 9561F |
产品名称 | 脉冲限幅器 |
可用频率 | DC- 200 MHz |
最大保护输出 | < 100 dBµV |
阻抗 | 50 Ω |
插损 | 10 dB +/- 0.5 dB |
频率响应 | <+/- 0.5 dB |
输入连接器 | BNC 或N |
输出连接器 | BNC 或 N |
保险丝灯 | Osram 2306 |
宽度 | 28 mm |
高度 | 36 mm |
长度 | 88 mm |
重量 | 150 g |
