简介：
422NJ 是由德国 Schwarzbeck 并授权由EUTTEST代理销售的测试ISO11452-9手持式发射机抗扰度和福特汽车RI115的双锥天线，符合福特EMC测试标准 Ford EMC CS 2009 的 RI115 手持式发射机抗扰度测试项目要求；以及 ISO11452-9 标准的测试。422 NJ 的测试频率范围覆盖 800 MHz – 6 GHz。
422NJ 和 420NJ 的关系：
在使用 SBA 9113 和扁平元件 420 NJ 成功引入近场抗扰度测试后，出现了对更高频率的需求。虽然 420 NJ 元件的使用频率范围为 360 MHz 至 2.7 GHz，但现在可以使用 422 NJ 覆盖 800 MHz 至 6 GHz 的频率范围。 422 NJ可以通过一个高品质的塑料配件平行或垂直安装在巴伦SBA 9119 上。

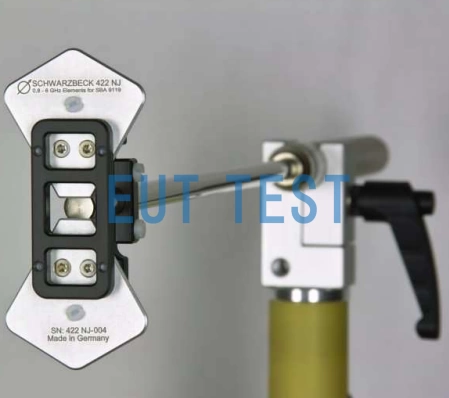

422 NJ 平行或垂直安装在巴伦 SBA 9119 上
两个滚花螺母用于将辐射元件与 SBA 9119 巴伦的对称馈电端子连接。此外，这些元件还配备了一个垫片，可提供与EUT表面 5 毫米的可重复间距。将圆锥形元件更换为扁平元件或反之亦然，只需要一把简单的螺丝刀，通常在两分钟内即可完成。扁平元件可以垂直或平行于 SBA 9119 的安装管布置，具体取决于相应应用中的可用空间。
如果您需要测试其他频率范围，请选择以下同类天线产品：
天线结构：
422NJ 只是双锥天线的元件部分，需要与以下天线巴伦搭配才能使用。
典型的运用范围：
SBA 9119 Balun 与扁平元件 422 NJ 的组合可在中等发射功率下提供出色的场强水平。发射功率约为 10 瓦时，30 毫米距离内的场强可达 300 V/m。这只需要在较宽的频率范围内对功率进行微调。建议EUT表面和 422 NJ 元件之间的间距为 30 毫米。这种间距既能提供高效率，又能提供良好的场均匀性。 在大多数应用中，EUT 表面被划分为正方形网格，网格宽度取决于所需的场均匀性。对于每个网格交叉点，都要用正交极化进行两次频率扫描测量。 剩余的每个网格交叉点都要重复这一过程，直到覆盖整个 EUT表面。 建议的网格宽度约为 30 至 50 毫米。
422 NJ 的技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | 422NJ |
| 天线名称 | 手持式发射机抗扰度测试天线 |
| 制造商 | 施瓦兹贝科 |
| 代理商 | 深圳EUTTEST |
| 测试频率范围 | 800MHz-6GHz |
| 阻抗 | 50Ω |
| 最大输入功率 | 20W |
| 产生的场强 | 查看下方曲线图数据 |
| 重量 | 135g |
| 天线尺寸 | 108mm*49mm*2mm |
| 可选的巴伦 | SBA 9119 Spacer 30 mm ： 标准要求的30mm测试距离定位装置； 您也可以定制其他的测试距离定位装置 |
技术参数相关曲线图：

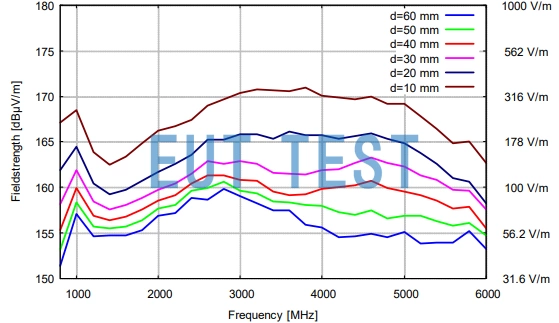

输入功率与输出电场强度的关系图
422NJ 出厂时提供用于抗扰度测试时的近场辐射扫描分布图，我们将在发货时一起提供。
