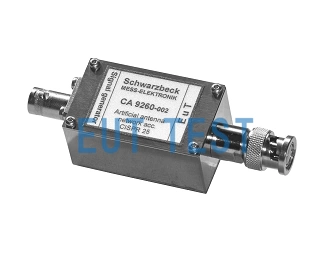

CA 9260 Schwarzebck 人工天线网络

简介：

CA 9260 是由德国 Schwarzebck 设计制造的人工天线网络产品，授权由深圳EUTTEST代理销售和报价服务。这个设备符合CISPR 25 附录 B 中描述的人工天线网络 (AAN) 要求。此设备用于测量阻抗变换器 VHIC 9260 的 S21，频率为 150kHz 至 6.2 MHz。 阻抗转换器 VHIC 9260 的校准需要额外的设备，如网络分析仪、带跟踪发生器的频谱分析仪或带接收器的信号发生器。 CA 9260 的 EUT 端必须无电缆连接至 VHIC 9260 的输入端。 CISPR 25附件B 或 EN 55025 分别详细介绍了校准夹具的使用。校准夹具的输入端配有 BNC 母头，输出端（EUT）配有 BNC 公头。

CISPR25人工天线网络校准图解：

人工天线网络使用前应按标准CISPR25标准要求校准，请按以下步骤进行校准过程。

1. 定义频率范围为 9 kHz 至 120 MHz，Pout = -20dBm ；
2. 进行网络分析仪直通校准，如下图所示：

网络分析仪直通校准

3．按下图的配置测试增益曲线 S21

CISPR25要求的校准测试配置图

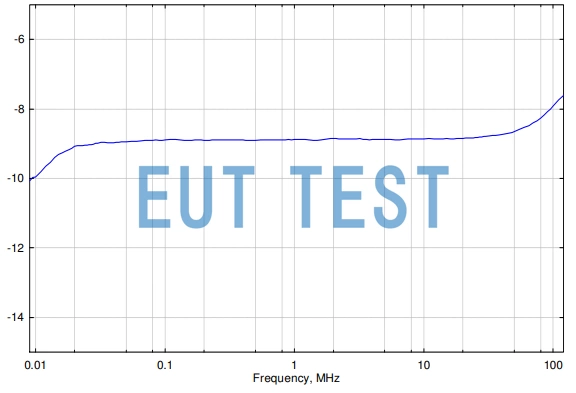

人工天线网络按CISPR25要求测试的S21曲线图

订货编号：EUTS0551
