产品简介：
CCC01KIT01 是由英国 York 生产并由深圳 EUTTEST 代理销售的线缆耦合夹组合套装，套装内包含一个电缆耦合夹 CCC01 是一个可重复使用的测试夹具，可用于测量电缆的屏蔽性能。 CCC01 旨在根据 IEC 96-1 修正案 2 1993-06 中描述的布局轻松定位测试和辐射馈通电缆。这简化了进行可重复测量的过程，只需要连接到外部的频谱分析仪即可用于评估各种电缆的耦合和屏蔽有效性特性。
CCC01 设计基于 IEC 96-1 修正案2 1993-06 节 A.5.6 线路注入方法（频域）中描述的”启动器”方法的详细信息，这种方法也用于 IEC 62153-4-6：2006，并规定在 EN 50289-1-6 中的线注入方法。
CCC01 技术参数：
“提醒：左右滑动表格”频率范围
10kHz-1GHz
输出连接器
50Ω N
York 中国代理销售
Euttest提供售后服务
可测线缆大小
使用随附的三套配件，直径约为 2.5 mm 至 10 mm。
可作为附件提供用户可加工配件，支持最大电缆尺寸 22 mm x 13 mm（矩形横截面）或 13 mm（直径）
可作为附件提供用户可加工配件，支持最大电缆尺寸 22 mm x 13 mm（矩形横截面）或 13 mm（直径）
可测线缆长度
0.3m或0.5m
尺寸
220mm*880mm （0.5m测试设置）
220mm*740mm（0.3m测试设置）
220mm*740mm（0.3m测试设置）
可用标准
IEC 96-1 Amendment 2 1993-06
IEC 62153-4-6:2006
EN 50289-1-6
IEC 62153-4-6:2006
EN 50289-1-6
重量
3kg
标配清单
• 一对预组装电缆注入组件
• 基板，安装位置为 0.3 m 和 0.5 m 电缆测试长度
• 2.5 毫米、5 毫米和 10 毫米直径的电缆安装接头
• 附加夹上铁氧体扼流圈
• 自粘铜胶带（信号喷射导体）
• 用于注入组件和附件的硬箱
• 手册
我们无法提供正在测试的电缆 （CUT）、与其构造相关的任何部件以及要安装的任何铁氧体环。
• 基板，安装位置为 0.3 m 和 0.5 m 电缆测试长度
• 2.5 毫米、5 毫米和 10 毫米直径的电缆安装接头
• 附加夹上铁氧体扼流圈
• 自粘铜胶带（信号喷射导体）
• 用于注入组件和附件的硬箱
• 手册
我们无法提供正在测试的电缆 （CUT）、与其构造相关的任何部件以及要安装的任何铁氧体环。
选件
CMF01：用于定制电缆孔径（单电缆）的用户可加工空白配件套件
特别：有关我们使用 CCC01 向 IEC 96-1 和 EN 50289-1-6 提供电缆测试服务的信息
特别：有关我们使用 CCC01 向 IEC 96-1 和 EN 50289-1-6 提供电缆测试服务的信息
符合IEC62153-4-6:2006的同轴电缆的近端及远端屏蔽效能耦合测试

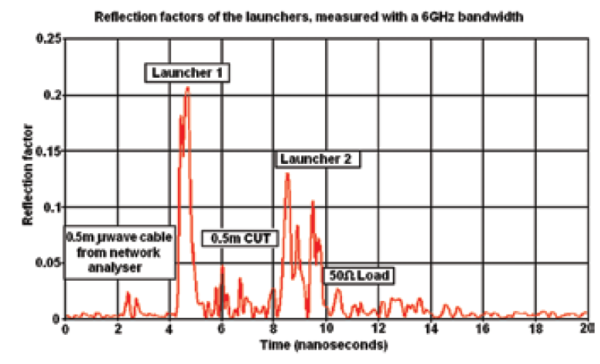

反射系数
订货编号：EUTS0002
