产品简介：

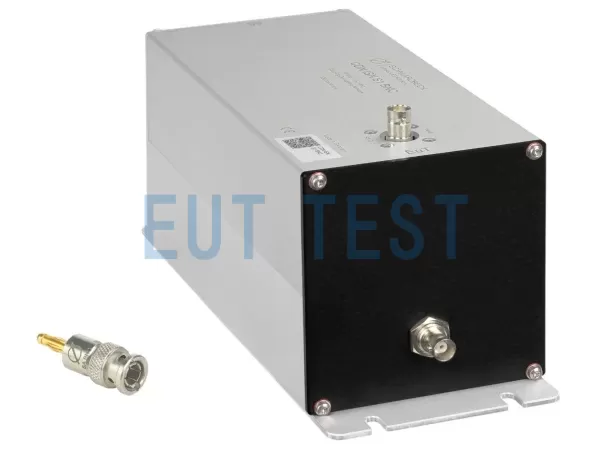

CDN ISN S1 BNC 是 Schwarzbeck 公司生产的耦合去耦网络产品之一，当作为阻抗稳定网络ISN使用时，可以用于BNC连接器的被测物测试传导发射测量运用；当作为CDN使用时，适合使用BNC同轴连接器的被测物进行 IEC61000-4-6 传导抗扰度测试，共模阻抗满足CISPR16-1-2标准要求。

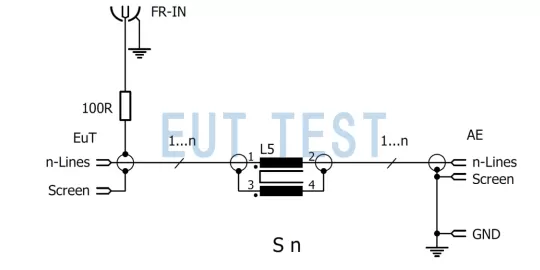

CDNISNS1BNC 电路原理图
学习资料：传导抗扰度CDN法、电流钳法、EM钳法
技术参数：
产品规格表：
“提醒：左右滑动表格”产品型号
CDN ISN S1 BNC
制造商
施瓦兹贝克
Schwarzbeck
Schwarzbeck
中国代理销售
深圳EUTTEST
功能
CDN-耦合去耦网络
ISN-阻抗稳定网络
ISN-阻抗稳定网络
使用频率范围
CDN法：10kHz ~ 230MHz
ISN法：9kHz ~ 230MHz
ISN法：9kHz ~ 230MHz
共模阻抗
10 kHz – 24 MHz: 150 ±20
24 MHz–80 MHz: 150 +60 / -45
80 MHz – 230 MHz: 150 ±60
24 MHz–80 MHz: 150 +60 / -45
80 MHz – 230 MHz: 150 ±60
相位
0°±20°
最大射频电压
30V
最大射频功率
6瓦
分压系数
10dB±3dB
详细数据见下方分压系数图
详细数据见下方分压系数图
EUT连接器
BNC
RF连接器
BNC
可选配件
SR100-6W

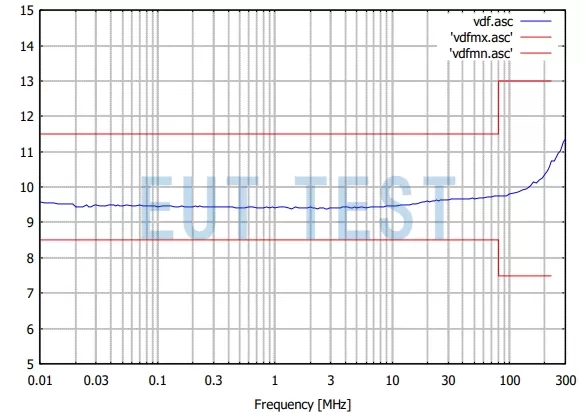

Schwarzbeck CDN ISN S1 BNC 的分压系数
我们还提供具有RJ45-CAT6 连接器的同类产品：CDN ISN S8 RJ45
订货编号：EUTS0799
Schwarzbeck 官方授权代理商：
EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG
深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。
