CDN M2 300A 1500V | Schwarzbeck | 150kHz-230MHz | 两线 300A CDN

产品简介：

CDN M2 300A 1500V 是德国 SCHWARZBECK 最新推出的两线 300A CDN 产品，此产品扩展了原来2线CDN只有最大125A的短板，将单相交流电供电的产品工作电流放大到了更大的300A，特别适合一些依赖大电流工作的产品选用，另外从下方的产品设计原理图可以看出，射频功率在注入后可以同时在1和2线上通过阻容耦合的方式耦合到线缆上，并在AE端提供去耦网络的功能，将耦合和去耦结合一体。

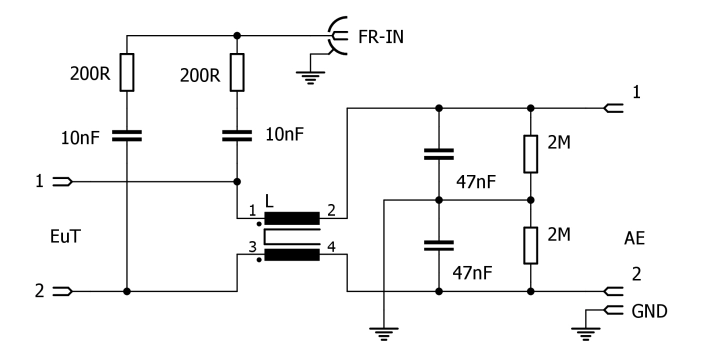

电路原理图

此产品依赖IEC 61000-4-6（GB/T 17626.6）附录D.2标准研发，对于需要测量共模传导抗扰度的客户来说，使用标准化的仪器产品对于测量的可重复性是非常重要的，因为此设备已经在广大知名实验室中得到测试验证。

技术参数：

产品规格表：

校准测试结果：

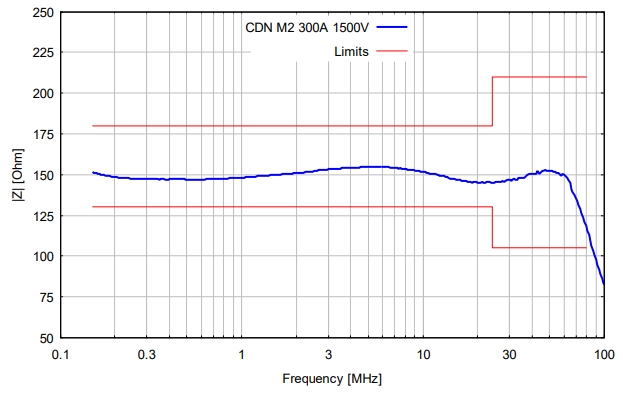

端口共模阻抗

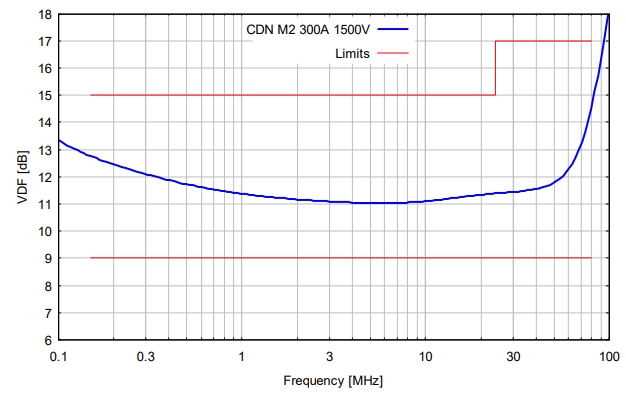

分压系数校准结果

此产品不是CDNE，测量灯具辐射请选用CDNE而不是CDN。

订货编号：EUTS0896
