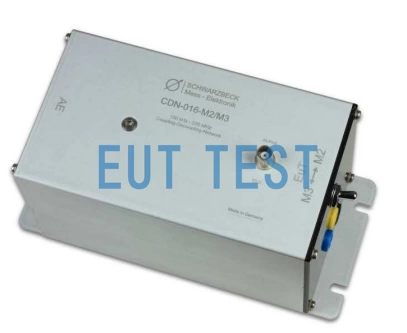

CDN M2/M3PE 16A SCHWARZBECK 三线耦合去耦网络

简介：

CDN M2/M3PE 16A  是由德国 SCHWARZBECK 公司制造的三线耦合去耦网络产品，授权由深圳易优特公司代理销售及报价服务。这个CDN耦合去耦网络支持被测物的最大交流电压250V和直流电压400V，最大饱和电流16A。可以用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，适用于对未屏蔽的交流和直流电源线路（市电）进行沿电源线的传导抗扰度测试。

此型号设备与 CDN M2 16A 1000V 的可通过电流都是16A，但是增加了一个GND地线端口变为三线CDN，非常适合工作时需要三插头电源（带保护接地线）的被测物测试传导抗扰度使用。并且此设备支持CDN M2 或 CDN M3 两种模式可以自由选择，只要购买此页面的设备就包含了 CDN M2 16A 1000V 的所有功能。

技术参数：

产品规格表：

共模阻抗曲线图：

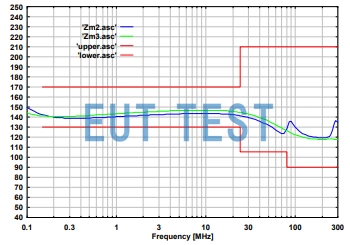

下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。

共模阻抗曲线图

产品推荐：

• 了解如何选购CDN？
• 需要CDNE？
• 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？

请进入以下链接查看：

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录

订货编号：EUTS0576
