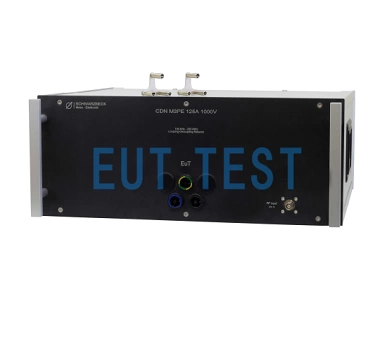

CDN M3PE 125A 1000V SCHWARZBECK 三线耦合去耦网络

简介：

CDN M3PE 125A 1000V 是由德国 SCHWARZBECK 公司制造的三线耦合去耦网络产品，授权由深圳易优特公司代理销售及报价服务。这个CDN耦合去耦网络支持被测物的线对地最大交流电压500V和直流电压1000V，最大饱和电流125A。可以用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，适用于对未屏蔽的交流和直流电源线路（市电）进行沿电源线的传导抗扰度测试。

选型说明：

此设备与 CDN M2 125A 1000V 的最大电流都是125A，但是此页面介绍的 CDN M3PE 包含一条地线和两条火线，与 CDN M2 125A 1000V 只能有两条火线的测试模式不一样。

您也可以选择电流更小的 CDN M3PE 32A 1000V 产品。请根据此描述和测试需求选择产品。

安全说明：

为提高操作安全性，使用此设备时的电源电压连接采用安全插座，我们公司提供专用于125A电流的电源线和插头KBT6AR-N/25-S-L ( 适用于安装在25平方毫米的线缆上，插头不含线缆 )。

技术参数：

产品规格表：

共模阻抗曲线图：

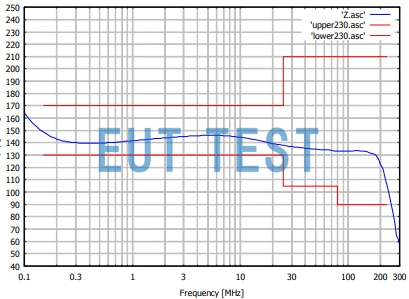

下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。

共模阻抗曲线图

产品推荐：

• 了解如何选购CDN？
• 需要CDNE？
• 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？

请进入以下链接查看：

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录

订货编号：EUTS0580
