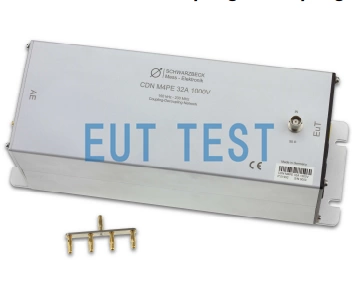

CDN M4PE 32A 1000V SCHWARZBECK 四线耦合去耦网络

简介：

CDN M4PE 32A 1000V 是由德国 SCHWARZBECK 公司制造的四线耦合去耦网络产品，授权由深圳易优特公司代理销售及报价服务。这个CDN耦合去耦网络支持被测物的线对地最大交流电压500V和直流电压1000V，最大饱和电流32A，可以连接被测物的L1,L2,L3,N 四条线缆。还可以用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，适用于对未屏蔽的交流和直流电源线路（市电）进行沿电源线的传导抗扰度测试。

这个 CDN 与 CDN M4 32A 1000V 都是四线耦合网络，但是两种CDN的线缆连接方式不同，CDN M4PE 是L1,L2,L3,PE；CDN M4 是 L1,L2,L3,N ，请根据被测物的工作方式选择正确的测试仪器。

我们还提供16A电流版本的 CDN M4PE 16A 1000V 。

技术参数：

产品规格表：

共模阻抗曲线图：

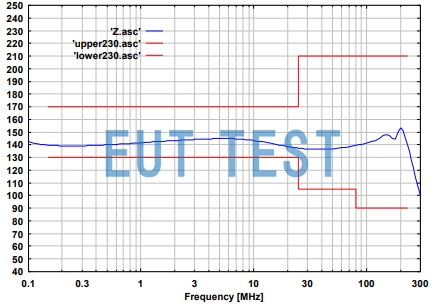

下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。

共模阻抗曲线图

产品推荐：

• 了解如何选购CDN？
• 需要CDNE？
• 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？

请进入以下链接查看：

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录

订货编号：EUTS0585
