CDN S15 VGA 连接器的耦合去耦网络

简介：

CDN S15 VGA 是来自德国 Schwarzbeck 公司生产的一个用于模拟视频信号 VGA 连接器的耦合去耦网络设备，该产品授权由深圳EUTTEST 代理销售和报价服务。该设备符合标准 IEC 61000-4-6 提出的图D.1 要求，可以对具有15针 VGA 模拟视频连接器的产品进行传导抗扰度测试，VGA连接器通常有15根引脚，分为三组信号线：红、绿、蓝（RGB）三组颜色信号线，以及两组同步信号线，我们提供的设备已经具备15针信号线测试能力，可以直接连接被测物的VGA端口。该设备最大支持被测物的100V交流电压或150V直流电压输入，额定电流为0.25A。

如果您要测试 HDMI 端口的传导抗扰度请选购 CDN S19 HDMI 连接器的耦合去耦网络。

技术参数：

产品规格表：

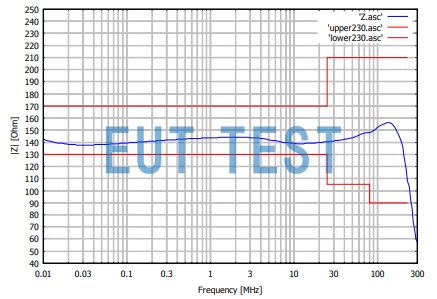

共模阻抗曲线图

其他类型的CDN推荐：

• 了解如何选购CDN？
• 需要CDNE？
• 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？

请进入以下链接查看：

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录

订货编号：EUTS0606

Schwarzbeck 官方授权代理商：

EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG

深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。

点击查看授权书图片
