简介：

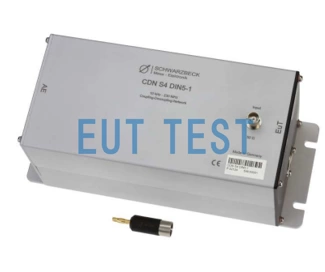

CDN S4 DIN5-1 是来自德国 Schwarzbeck 公司生产的一个用于DIN5-1 连接器的耦合去耦网络设备，该产品授权由深圳EUTTEST 代理销售和报价服务。该设备符合标准 IEC 61000-4-6 提出的图D.1 要求，可以对具有4个屏蔽引脚的PIN连接器产品进行传导抗扰度测试，另外它还有一个引脚用于接地。该设备最大支持被测物的100V交流电压或150V直流电压输入，额定电流为0.25A。
可以用于具有4个屏蔽引脚的PIN连接器产品进行传导抗扰度测试
技术参数：
产品规格表：
“提醒：左右滑动表格”型号
CDN S4 DIN5-1
设备名称
DIN5-1 连接器的耦合去耦网络
制造商
施瓦兹贝科
中国代理销售
EUT TEST
测试频率范围
10kHz-230MHz
CDN的共模阻抗
10 kHz – 24 MHz时：150 Ω ±20 Ω
24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω
80 MHz – 230 MHz时：150 Ω ±60 Ω
详细数值见下方共模阻抗曲线图
24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω
80 MHz – 230 MHz时：150 Ω ±60 Ω
详细数值见下方共模阻抗曲线图
分压系数
10dB
最大射频电压
30V
最大输入功率
6W ≈37dBm
连接器
BNC
输入/输出阻抗
50Ω
最大输入电压
100V 交流电
150V 直流电
150V 直流电
饱和电流
0.25A
尺寸
216毫米*105毫米*108毫米
重量
1.58 千克
EUT端口连接器
DIN5 连接器 母头
AE端口连接器
DIN5 连接器 公头
推荐校准选件
SA DIN
SR 100-6W
SR 100-6W

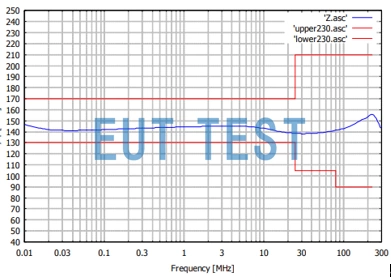

DIN5-1 连接器的耦合去耦网络 共模阻抗曲线图
