简介：

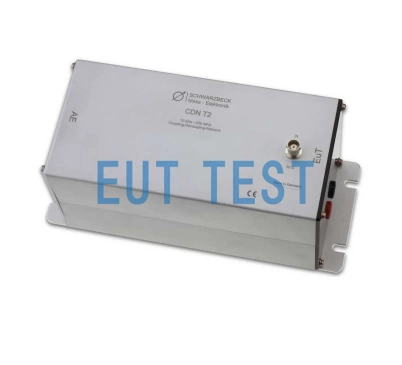

CDN T2 是一个来自德国 Schwarzbeck 公司生产的一个支持连接2条非屏蔽平衡线的耦合去耦网络设备，该产品授权由深圳EUTTEST 代理销售和报价服务。该设备符合标准 IEC 61000-4-6 提出的图D4 要求，可以对具有电话线、CAN 线和音频线连接器的产品进行传导抗扰度测试。该设备最大支持被测物的20-100V的交流电压或150V的直流电压输入，额定电流为0.25A。
如果您的产品工作电流很大，可以选择额定电流16A的 CDN T2 16A 耦合去耦网络。
技术参数：
产品规格表：
“提醒：左右滑动表格”型号
CDN T2
设备名称
支持连接2条非屏蔽平衡线的耦合去耦网络
可测产品线缆
电话线
汽车电子CAN 总线
音频信号线
汽车电子CAN 总线
音频信号线
制造商
施瓦兹贝科
中国代理销售
EUT TEST
测试频率范围
10kHz-230MHz
CDN的共模阻抗
10 kHz – 24 MHz时：150 Ω ±20 Ω
24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω
80 MHz – 230 MHz时：150 Ω ±60 Ω
详细数值见下方共模阻抗曲线图
24MHz – 80MHz时：150 Ω +60 Ω / -45 Ω
80 MHz – 230 MHz时：150 Ω ±60 Ω
详细数值见下方共模阻抗曲线图
分压系数
10dB
最大射频电压
30V
最大输入功率
6W ≈37dBm
连接器
BNC
输入/输出阻抗
50Ω
最大输入电压
100V 交流电（DC-100Hz时）
20V 交流电（>100Hz时）
150V 直流电
20V 交流电（>100Hz时）
150V 直流电
额定电流
0.25A
饱和电流
10mA （共模）
尺寸
216毫米*105毫米*108毫米
重量
1.32 千克
EUT端口连接器
香蕉头
AE端口连接器
香蕉头
推荐校准选件
CA 2/4
SA USB
SR 100-6W
SA USB
SR 100-6W

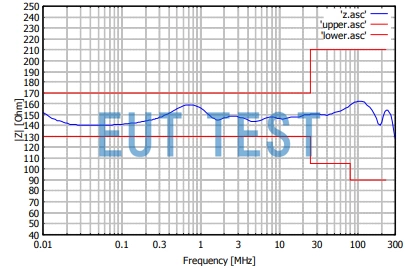

共模阻抗曲线图
