CDN10 AF6 schwarzbeck 6线非屏蔽非平衡线耦合去耦网络

产品简介：

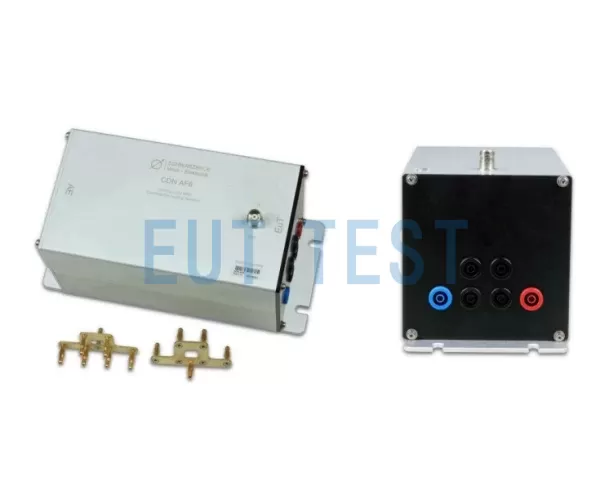

CDN10 AF6 是 schwarzbeck 生产的6线非屏蔽非平衡线耦合去耦网络产品，授权由深圳EUTTEST代理销售和报价服务。与CDN AF6一样，这个CDN也能用于具有6条非屏蔽且非平衡通信线的传导抗扰度测试，另外还升级到了低频10kHz的测试频率。使用CDN测试时需要搭配传导抗扰度发生器一起使用。

技术参数:

产品规格表：

共模阻抗校准结果：

CDN 10 AF6 的共模阻抗依据标准IEC61000-4-6最新标准制造，随频率增大有一些变化，需要在测试时加以修正，当然，它也符合CISPR16-1-2的要求。

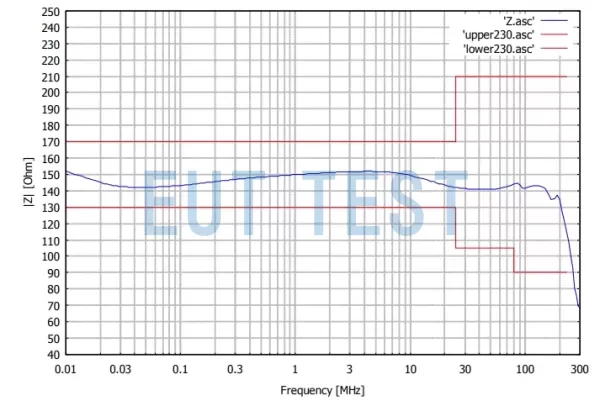

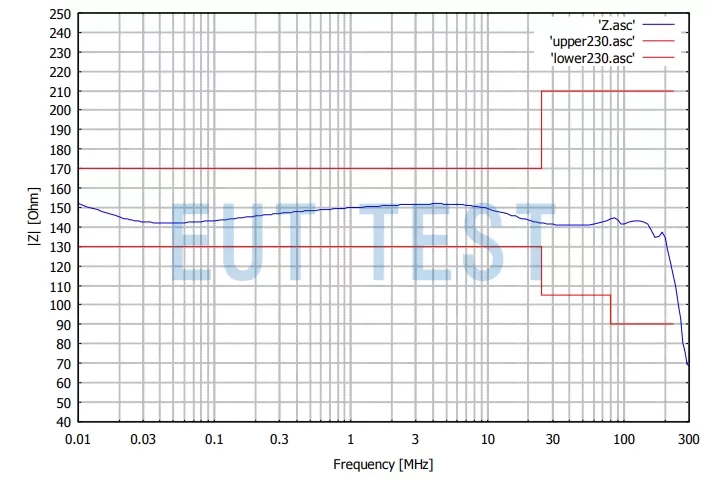

共模阻抗校准结果

设计原理图：

如下图所示，CDN-10-AF6可以在EUT和AE端口分别连接6条非屏蔽非平衡线，并同时注入传导射频干扰信号到所有线缆上。

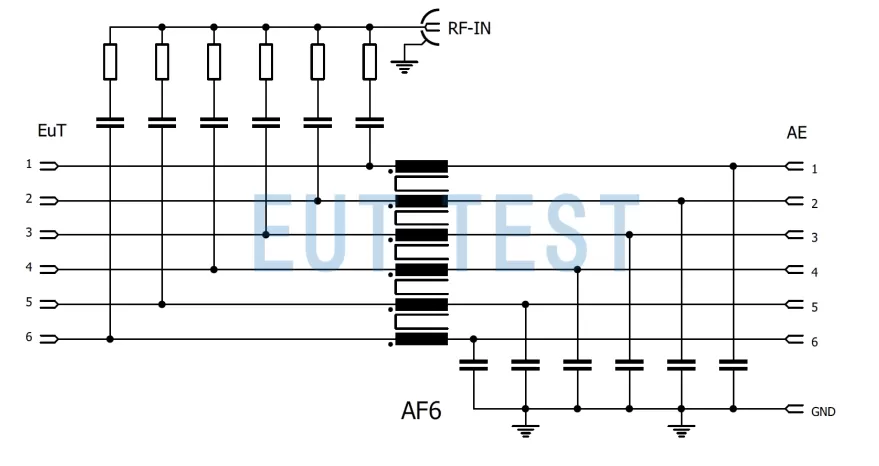

电路设计原理图

订货编号：EUTS0843

Schwarzbeck 官方授权代理商：

EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG

深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。

点击查看授权书图片
