产品简介：
CDT 3200 是德国 schwarzbeck 生产的一个耦合变压器产品型号，可以用于CS101、CS106、CS109等军用电子产品EMC测试，测试频率覆盖30Hz ~ 250kHz，提供2:1的绕组比，满足GJB151C提出的“使用两个相同的耦合变压器”要求。
变压器3200在前面板可以连接初级、次级、辅助端口，后面板提供了专用的接地端口。

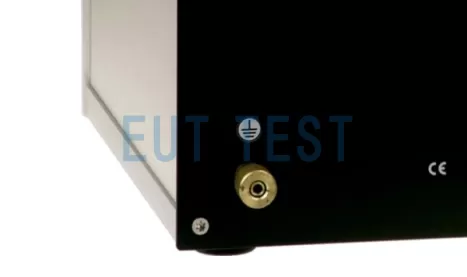

后面板接地端口
该变压器还可用作4Ω 初级 / 1Ω 次级，或2.4Ω 初级 / 0.6Ω 次级，或2Ω 初级 / 0.5Ω 次级。

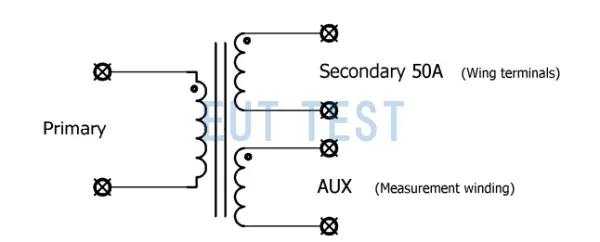

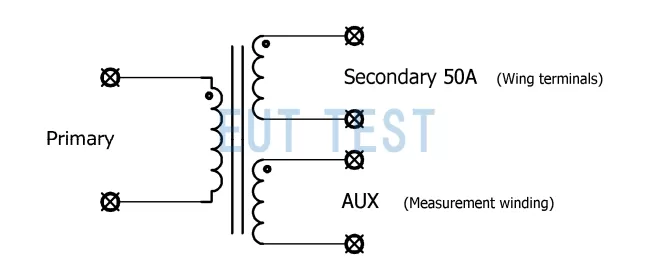

耦合变压器的初级和次级耦合原理图
技术参数：
产品规格表：
“提醒：左右滑动表格”产品型号：
CDT 3200
制造商：
施瓦兹贝科
中国代理商：
深圳市易优特
测试频率范围：
30 Hz – 250 kHz
匝数比：
2:1
倍数：
4倍
插损：
-1dB 典型值
最大音频功率：
200W
次级AC或DC电流
50A – 60A
初级感抗：
5.1 mH
次级感抗：
1.3 mH
尺寸：
220毫米*225毫米*283毫米
重量：
13千克
计量校准结果：

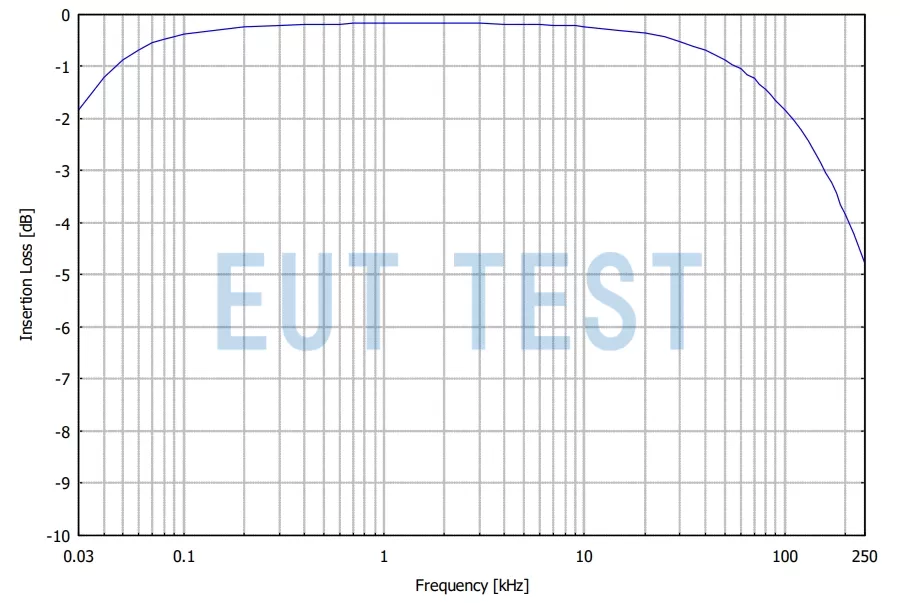

下图是这个变压器在初级和次级之间的插入损耗测试结果。
插入损耗测试结果
订货编号：EUTS0877
Schwarzbeck 官方授权代理商：
EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG
深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。
