简介：
本文介绍了美国军用设备的EMC标准 MIL-STD-461F 标准要求的EMC测试项目，该标准已出版包括MIL-STD-461 C\D\E\F\G等多种版本。本文内容是建立在MIL-STD-461F的出版物上创建的。
MIL-STD-461F 测试项目：
MIL-STD-461G将测试要求分为4种基本类型。传导发射（CE），传导抗扰度（CS），辐射发射（RE）和辐射抗扰度（RS）。每个类别中都有许多测试，下表选自MIL-STD-461G表IV。
表1：MIL-STD-461F 测试项目表格
这些测试的简要说明将在下面提供。这些内容是从对MIL-STD-461F、MIL-STD-461G的更详细的介绍中得出的，该介绍可以在参考文献1、2和3中找到。请记住，MIL-STD-461G的完整副本为280页，因此此处的任何信息都是简要和标准必须阅读和理解。
CE101 传导性辐射：
音频电流，电源线。CE101适用于从不属于EUT的电源获取功率的引线的30 Hz至10 kHz。对电源的输出导线没有要求。通过测量每个电源线上的电流来确定排放水平。根据设备的使用和所涉及的军事服务，此测试的目的不同。具体限制取决于应用，输入电压，频率，功率和电流。
CE102 传导发射：
射频电位，电源线。CE102适用于从不属于EUT的电源获取功率的引线的10 kHz至10 MHz。对电源的输出导线没有要求。较低的频率部分是为了确保EUT不会破坏平台电源总线上的电源质量（允许的电压失真）。电压失真是电能质量的基础，因此CE102的限值取决于电压。通过测量LISN输出端口上的电压来确定发射电平。与CE101不同，CE102限制基于电压。为了提高电源电压而放宽了基本限制，但与电流无关。未能达到CE102限制通常可以归结为开关稳压器及其谐波。
CE106 传导辐射：
天线端口。CE106适用于发射器，接收器和放大器的天线端子，频率从低至10 kHz到高至40 GHz（取决于工作频率），旨在保护平台上和平台外的接收器免受天线辐射的损害。被测设备。CE106不适用于永久安装的天线。
CS101 传导敏感性：
电源线。CS101适用于30 Hz至150 kHz的设备和子系统的交流和直流电源输入线。对于直流供电设备，在整个30 Hz至150 kHz范围内都需要CS101。对于交流供电设备，仅要求CS101从设备电源频率的二次谐波（60 Hz设备为120 Hz）到150 kHz。通常，当交流供电设备每相的电流大于30安培时，不需要CS101。当设备以150 kHz或更低的频率运行且具有1μV或更高的工作灵敏度时，情况例外。目的是确保电源波形上的纹波电压不会降低性能。
CS103，CS104和CS105传导抗扰度：
天线端口，互调，抑制不想要的信号和交叉调制。这一系列的接收机前端测试包括互调（CS103），不想要的信号拒绝（CS104）和交叉调制（CS105）的测试方法。它们是为传统的可调谐超外差型无线电接收机设计的。由于正在开发的射频子系统设计种类繁多，因此需要针对每次采购确定此类要求的适用性和适当的限制。另外，需要指定与子系统的信号处理特性以及用于验证需求的特定测试过程相一致的需求。
CS109 传导抗扰度：
结构电流。CS109是一种高度专业化的测试，适用于频率范围从60 Hz到100 kHz的非常敏感的海军舰船设备（1 µV或更高），例如调谐接收器。手持设备不受CS109的限制。目的是确保设备不响应由平台结构中流动的电流引起的磁场。该限制源自设备机柜上的电流以及所选接收器响应特性的实验室测量所引起的操作问题。
CS114 传导敏感性：
电缆注入。CS114适用于从10 kHz到200 MHz的所有与EUT机柜连接的电缆。
CS115传导抗扰度，散装电缆注入，脉冲激励。CS115适用于与EUT机柜连接的所有电缆。主要考虑的是保护设备免受由于平台切换操作和外部瞬态环境（例如雷电和电磁脉冲）而可能出现的快速上升和下降时间瞬态的影响。
CS116 传导抗扰度
正弦瞬态阻尼，电缆和电源线。CS116适用于与每个EUT外壳以及每个电源线连接的电缆。该概念是通过控制阻尼正弦波形来模拟自然共振激发平台中出现的电流和电压波形。
CS117 传导抗扰度：
雷电感应的瞬态，电缆和电源线。CS117是MIL-STD-461G中添加的两种新测试方法之一。CS117适用于安全关键设备的接口电缆，也适用于每根电源线。水面舰艇设备的适用范围限于位于甲板上方的设备，或包括在甲板上方布线的互连电缆的设备。此概念是为了解决MIL-STD-464中概述的设备级别的雷电间接影响，而不是要解决直接影响或附近的雷击。
CS118 传导敏感性：
人员出生的静电放电。CS118适用于具有人机界面的电气，电子和机电子系统和设备。应该注意的是，CS118不适用于军械物品。该概念是为了模拟由人与人接触引起的ESD，并根据最可能的人与人接触位置选择测试点。多个测试位置基于点和曲面，操作员在正常操作期间可轻松访问这些点和曲面。典型的测试点是键盘区域，开关，旋钮，指示器和连接器外壳以及EUT的每个表面。
RE101 辐射辐射，磁场：
RE101适用于30 Hz至100 kHz范围，用于识别设备和子系统外壳（包括电缆接口）的辐射。RE101是一项特殊要求，旨在控制设备中存在设备的应用场合中的磁场，该磁场可能对较低频率的磁感应敏感。
RE102 电场辐射辐射：
RE102适用于10 kHz至18 GHz，用于识别EUT和相关电缆的辐射。旨在保护敏感的接收器免受通过与接收器关联的天线耦合的干扰。
RE103 辐射，天线杂散和谐波输出
当使用预期的天线测试发射机时，RE103可以用作CE106的替代产品。应尽可能使用CE106。但是，对于使用有源天线的系统，或者当天线不可拆卸或发射功率太高时，应调用RE103。在频率范围和幅度限制方面，RE103适用于发射模式下的发射机，并且与CE106基本相同。测试的频率范围基于EUT工作频率。
RS101 磁场的抗扰度：
其频率范围从30 Hz到100 kHz，适用于具有扫雷或探雷能力的陆军和海军地面设备，适用于工作频率为100 kHz或以下的海军舰艇和潜艇。对于安装在具有ASW功能的飞机上的海军飞机设备以及能够由电磁发射系统发射的飞机上的外部设备，其工作灵敏度为1μV或更高（例如0.5μV）。该要求不适用于通过天线的电磁耦合。RS101旨在确保不会影响低频磁场的设备的性能。
RS103 辐射敏感性-电场：
RS103通常适用于2 MHz至18 GHz，但是如果采购机构指定，则最高频率可以高达40 GHz。它适用于EUT机柜和与EUT相关的电缆。首先要考虑的是确保在平台上和平台外的天线传输所产生的电磁场的存在下，设备的运行不会降低。这些限制取决于平台，并且基于设备使用寿命内可能遇到的水平。应当注意，RS103不一定是设备可能暴露于的最坏情况。
RS105 辐射抗扰度-瞬变电磁场：
RS105旨在证明EUT承受EMP的快速上升时间，自由场瞬态环境的能力。RS105适用于直接暴露于平台结构外部入射场的设备外壳，或适用于屏蔽或非屏蔽平台内部的设备，电气接口电缆应在屏蔽导管中进行保护。
MIL-STD-461F 测试项目推荐的验证要求：

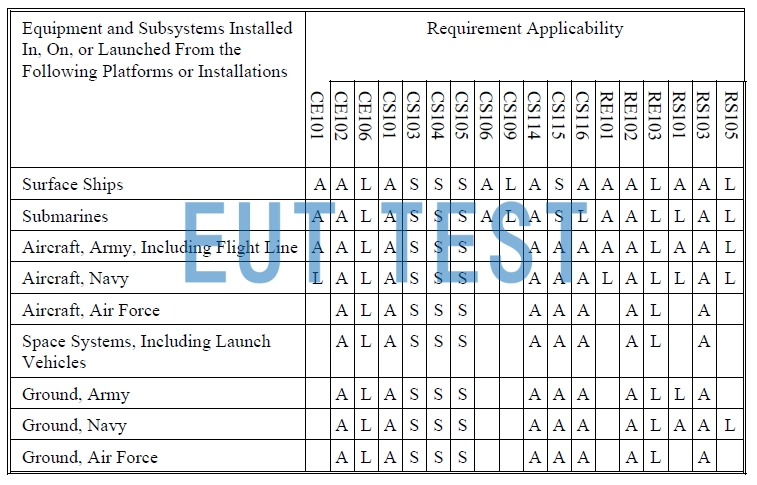

表2：MIL-STD-461F 不同的测试项目验证要求
A： 适用
L：限于本标准各节的规定
S：采购活动必须在采购文件中指定
