使用模拟手测量手持家用电器传导发射的方法

引言：

模拟手是在IEC/CISPR16-1-2以及GB/T 6113.102 中提到的一种测试仪器，EMC行业也会称为人工手。标准要求：对没有地线与 EUT 金属部分连接且正常使用时为手持的 EUT , 要求使用模拟手。 带金属涂层的塑料机壳可能也要使用模拟手。 模拟手用于 150 kHz~30 MHz 频率范围( 5 MHz~30 MHz 是最关键的频率)的传导发射试验, 以模拟操作人员手部对测量的影响。 需要带模拟手评估的设备类型有电动工具、家用电器(例如手持式搅拌器)、电话手柄、游戏杆、键盘等家用电子产品。

模拟手和 RC 元件的组成结构：

实际使用模拟手测量手持家用电器传导发射测量时，需要使用一个金属箔和一个 RC 网络元件来组成完整的模拟手结构，并按规定的方式放在或缠绕在设备上，一般放在容易被使用者使用该工具时手会接触到的部分。

金属箔：

模拟设备手柄或设备机身处使用者手的影响的金属箔带通常为 60 mm 宽。 对于键盘, 可以用一个金属箔, 或更可行地是用一个最大尺寸为 100 mm×300 mm 的金属板放在键盘的上面。

RC元件：

金属箔按规定的方式借助一个 RC 元件连到骚扰测量系统的参考点, RC元件含有一个 C =220 pF ± 20% 的电容串联一个 510Ω±10% 的电阻，如下图a点。如果设备的外壳为绝缘材料, 则应将金属 箔缠绕在手柄 B [图 b ) 和图 c )] 和第二手柄 D(如果有)上。 还应在 电机定子铁芯部位用 60 mm 宽的金属箔缠绕机身 C [图 b ) 和 图 c )], 或缠绕在变速器上(如果这样能得到更高的骚扰电平)。 应将所有的这些金属 箔(适用时还包括金属环或套管 A )一起连到 RC 元件的 M 端子。

如果设备外壳的一部分为金属, 另一部分为绝缘材料且为绝缘手柄时, 应在手柄 B 和 D [图b )]处用金属箔缠绕。 如果电机处的机身是非金属 的, 则用 60 mm 宽的金属箔在电机定子铁芯位的机身 C 处缠绕; 或缠绕在齿轮箱 上(如 果是绝缘承重材料且测出了更大的 骚扰电平)。 机身的金属部分 A 、缠绕手柄 B 和 D 的金属箔以及机身 C 处的金属箔相连后再连到 RC元件的端子 M 。

当 Ⅱ 类设备(即双重绝缘, 没有地线) 有 A 和 B 两个绝缘手柄和金属 机身 C 时, 例如电锯[图c )], 应将金属箔缠绕在手柄 A 和 B 。 在 A 和 B 处的金属箔和金属机身 C 相连后再连到 RC元件的 M 端子。

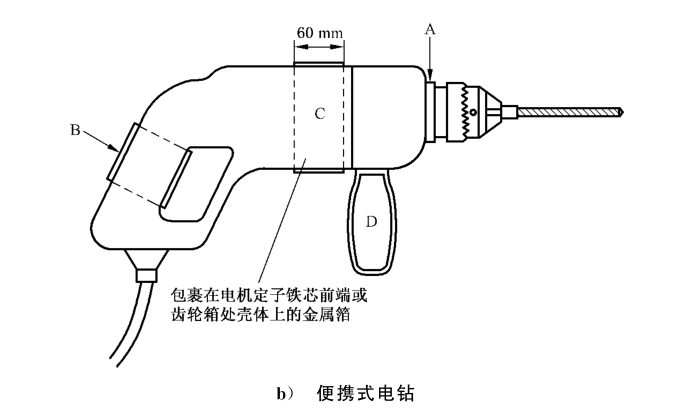

电动工具安装模拟手的方法

对于电话手柄, 60 mm 宽的金属箔缠绕在手柄上并有一些重叠。 对于键盘, 金属箔或印制电路板宜尽量覆盖整个按键区。 当使用印制电路板时, 需将金属一面放在键盘上, 但尺寸不得超过 300 mm×100 mm

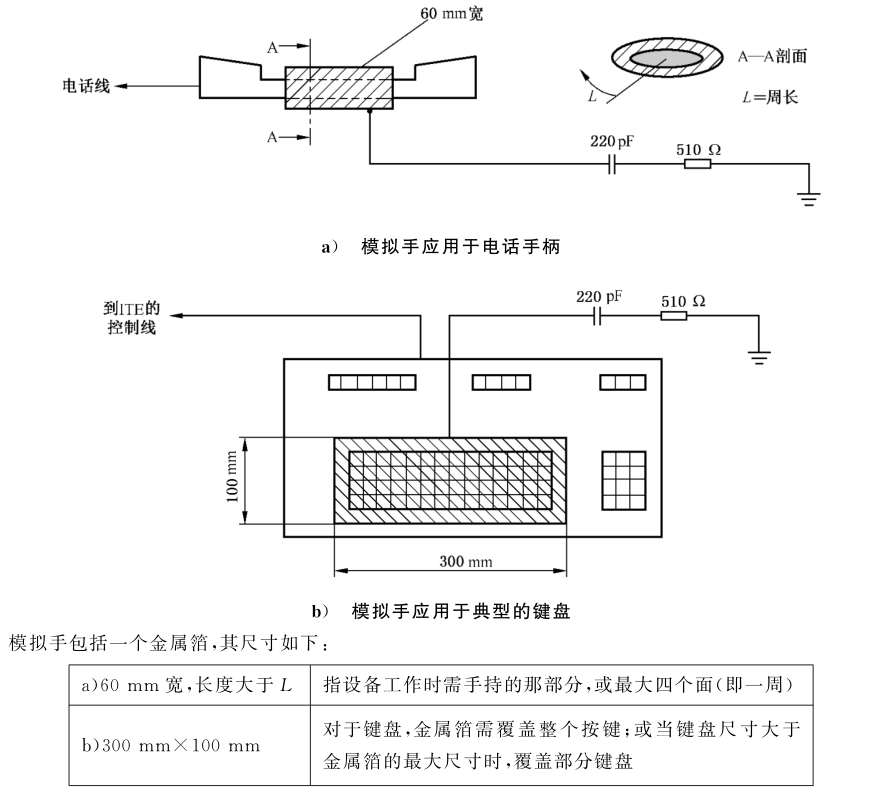

电话手柄和键盘安装模拟手的方法

模拟手包括一个金属箔, 其尺寸如下:

RC 元件和金属箔之间的连接线的长度应为 1m。 如果试验布置需要更长的连接线, 则测量频率接近 30 MHz 时, 该线的总电感应小于 1.4 μH。

线缆直径计算：

当将整根互连线看作自由空间的一根线, 传导发射试验的上限频率为 30 MHz 时, 连接线的电感 L应小于 1.4 μH。当电感符合 1.4 μH 的要求时, RC 网络的阻抗在 30 MHz 时将起主导作用。

连接线最小直径计算公式

μ：介电常数, 4π×10^(-7) H / m ;

l：线的长度（指定长度）, 单位为米( m );

d：线的直径, 单位为米( m )。

例如，当线缆长度为1米，μ=4π×10^(-7) H / m，e≈2.71828则根据以上公示计算线的最小直径( m )d= 0.00134185 m =1.34185mm，即您使用的线缆最小直径不应该小于1.34185mm（当线缆为1米长度时），如果使用其他长度，请按要求重新计算。

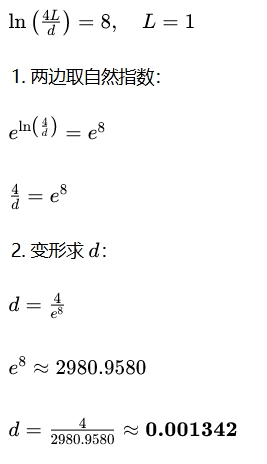

ln对数计算流程

产品推荐：

如果您的产品属于以上类别，则您应该考虑购买模拟手，以确保测试满足EMC标准要求，我们推荐使用schwarzbeck的模拟手和V-LISN，然后使用R&S的EMI接收机测量产品电源线上的传导骚扰分量。

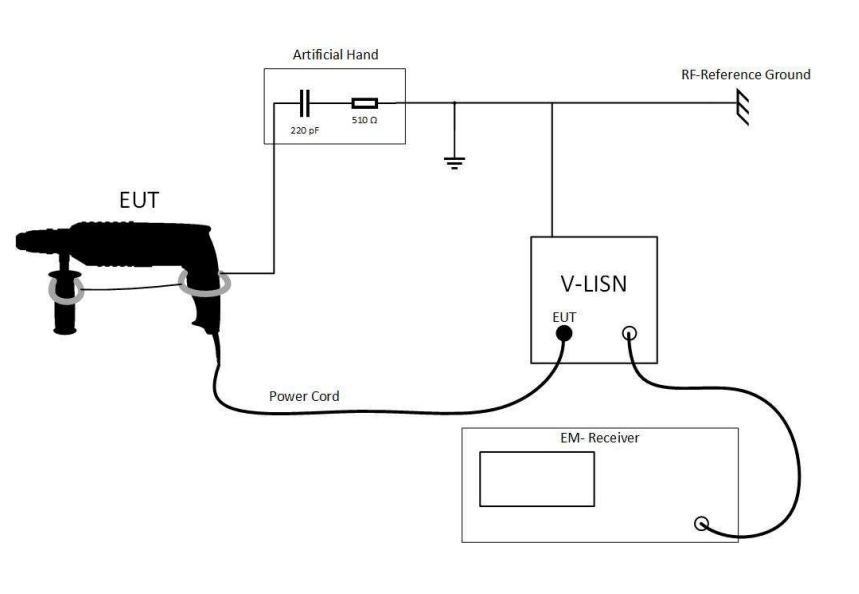

典型的模拟手和V-LISN以及EMI接收机组成的测试系统
