IEC CISPR15-2024 和 GBT17743-2026 对锥形罩的安装新要求

锥形罩介绍：

锥形罩是一个由CISPR15和GB17743的附录A.1中提到的一个灯具EMC测试设备，这两个标准都是灯具类产品的EMC基础标准，在以前版本的灯具EMC标准中常按下图布置测试:

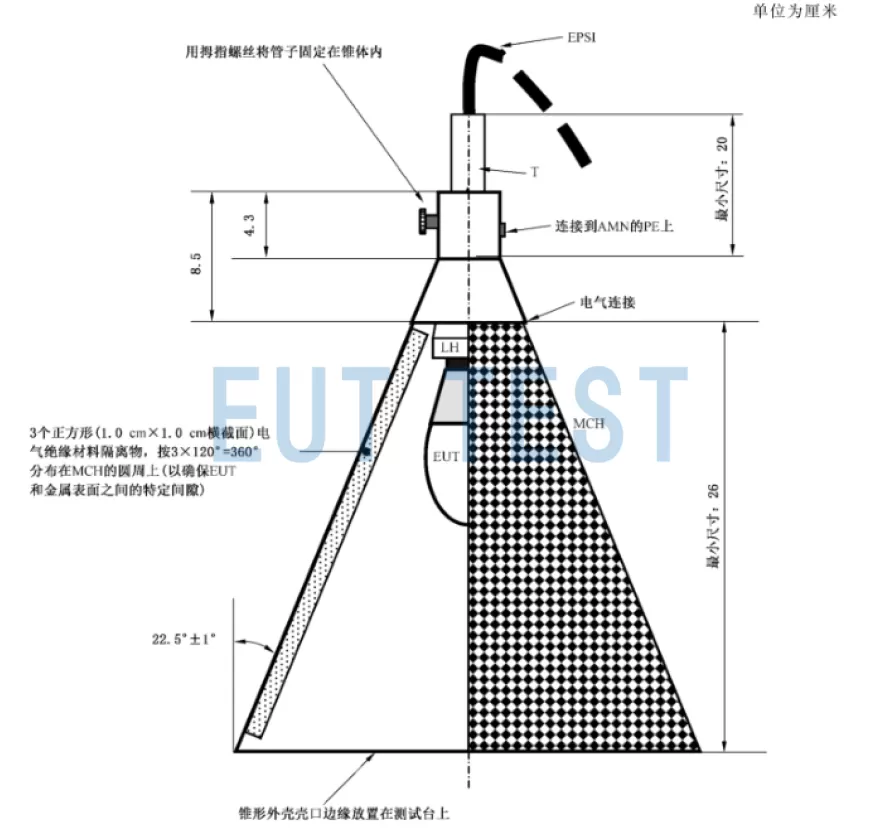

旧版CISPR15和GBT17743对锥形罩的布置要求

如上图所示，LED等单端自镇流灯产品需要安装到锥形罩内部合适的灯座内，一般会有E27,E14E12等多种灯罩格式。我们提供此锥形罩产品和适配的灯座供您选择，更多可选灯座详情查看Conical Cover | Schwarzbeck | 9kHz-30MHz | CISPR15 ELV灯具锥形罩。现在我们的重点是要查看最新的灯具EMC传导发射测试对锥形罩提出了新的安装要求，我们需要按此要求重新布置EMC实验室，以符合和统一最新的标准要求，提高EMC测试的可重复性。

新标准对锥形罩的安装新要求：

注意：本文只针对锥形罩的修改提出说明，不代表CISPR15最新标准只更新了这一项内容。如果我们还有其他相似的介绍文章，我们会在文章内注明此文适用于CISPR15-2024标准。

现在CISPR15-2024已经新增了锥形罩应该安装在40cm高的支架上的要求，但是GBT17743-2026还未正式发布，在17743的草稿版本也已经跟随CISPR15提出了类似的锥形罩安装要求，全新的自镇流灯传导发射测试布置图如下所示：

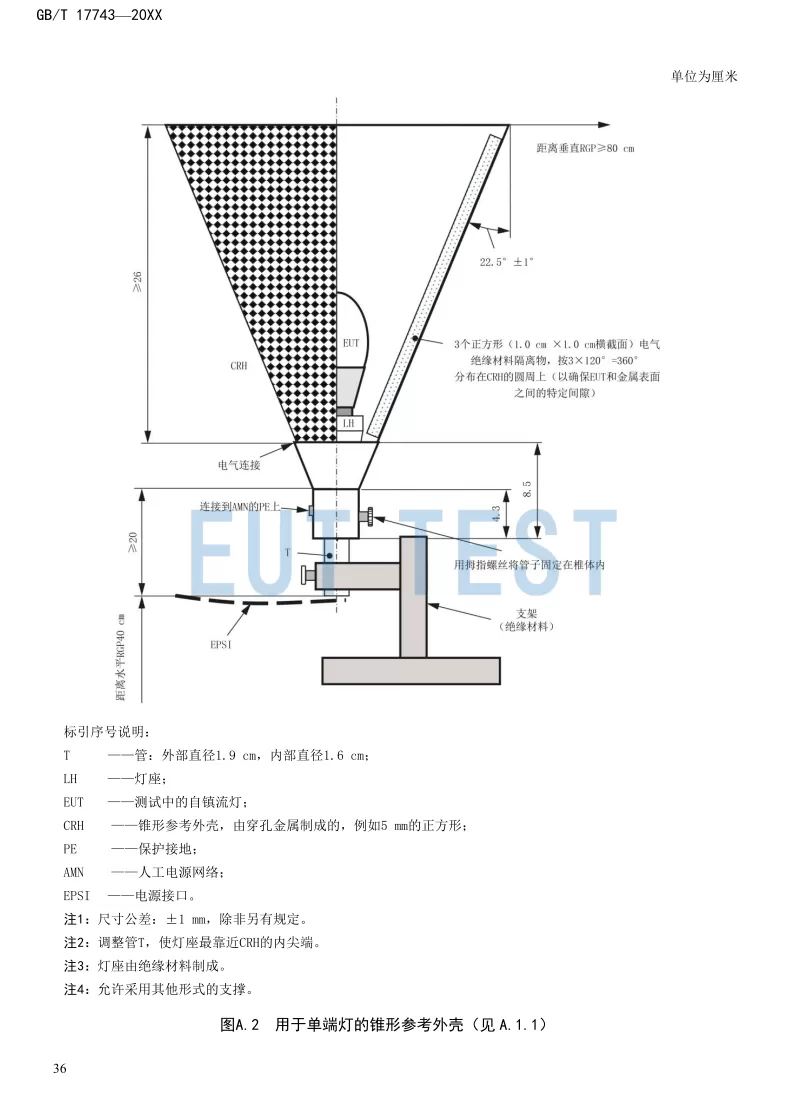

GBT17743-2026 自镇流灯传导发射测试布置图

基本要求：

从上图以及本文的封面图可以看出，新标准已经修改了锥形罩的朝向，以前是放在金属材质的水平接地耦合板（GRP）上，也就是将锥形开口朝地面，而现在是将锥形开口朝上，并且需要定制一个支架将锥形罩放在距离GRP 40cm高的位置，这个要求与旧版标准是有很大差异的，所以还在使用旧版测试方法的EMC实验室应该尽快使用全新的测试布置图来开展灯具传导骚扰测试。

另外标准还提出了一些距离的要求，您可以按此要求来详细布置：

灯管应装在合适的灯座中，并安装在图 A.2 所示的锥形参考外壳中。锥形外壳应放置在桌子上，使锥体最接近的部分距离水平参考地平面（RGP）为 40 厘米（见图 B.3）。水平 RGP 固定在距离管（T）40 厘米的位置。电源接口（EPSI）水平布置，以保持与水平 RGP 的固定距离。垂直 RGP（如果存在）应距离装置边缘 ≥ 80 厘米。参考外壳中的灯管的测量方式应类似于光学窗口位置如图 B.3 所示的灯具。带 GU10 光头的自镇流灯（IEC 60061-1）应装在电导软管夹类型的固定装置中，该装置与 GU10 灯近边缘的外壳（导电或非导电）接触，如图 A.5 所示。软管夹的宽度应为 (9 ± 1) 毫米。导电软管夹连同合适的灯座，作为 GU10 灯的参考灯具。

连接锥形外壳或 GU10 灯软管夹端子的电源线至 AMN 应为 1 米长。锥形参考金属外壳或 GU10 灯的软管夹应接地至 AMN。

形状特殊、无法放入锥形外壳的单顶自镇流灯，应使用满足 6.4.1 规定的主系统要求的参考外壳（参考灯具）进行测量。

如何满足新标准要求？

对于已经购买过锥形罩的电磁兼容实验室来说，我们只需要按标准要求购买一个支架ACC-STAND，将您的锥形罩测试设备 Conical Cover 安装到支架上，调整支架高度，就能满足最新的CISPR15标准要求。

而对于没有开展过锥形罩测试的电磁兼容实验室，我们也只需要购买一个锥形罩，然后再一起购买一个支架，也能达到最新的标准要求。

综上所诉，其实新标准对锥形罩提出的要求非常简单，只需要按上面给出的两条建议修改您的测试配置即可。
