产品简介：
F-203I-A-23mm是美国FCC生产的电磁注入夹具，符合IEC61000-4-6以及GB/T17626.6的最新传导抗扰度-电磁钳法的要求。标准说明了射频电磁场经常通过在电缆上产生共模电流而降低电子设备的性能，可以通过向被测试设备的电缆注入共模电流来验证其对这些电磁场的抗干扰能力，当不能或不适合使用电容直接耦合的方法测试电子设备的抗扰度时，例如CDN法，我们就可以使用F-2031-A-23mm这种高效、宽带的夹钳式注入设备替代CDN法。
技术参数：
产品规格表：
“提醒：左右滑动表格”产品型号：
F-203I-A-23mm
制造商：
美国FCC
中国代理销售：
深圳市易优特
测试频率：
10kHz – 1GHz
最大输入功率：
100W连续功率（短时）
耦合线缆直径：
23毫米
尺寸：
610毫米*75毫米
连接器：
N母
校准测试结果：
按标准GB/T 17626.4的附录A的要求，我们需要校准所使用的电磁钳的阻抗、去耦系数、耦合系数、插损等参数，校准时需要搭配F-203I-A-CF3-23mm-150（150Ω校准件）和F-203I-A-CF3-23mm-50（50Ω校准件）校准夹具一起使用，另外还需要额外的50Ω负载、网络分析仪等设备。
校准配置图
按上图连接本产品与相关的校准仪器即可得到以下测试数据。

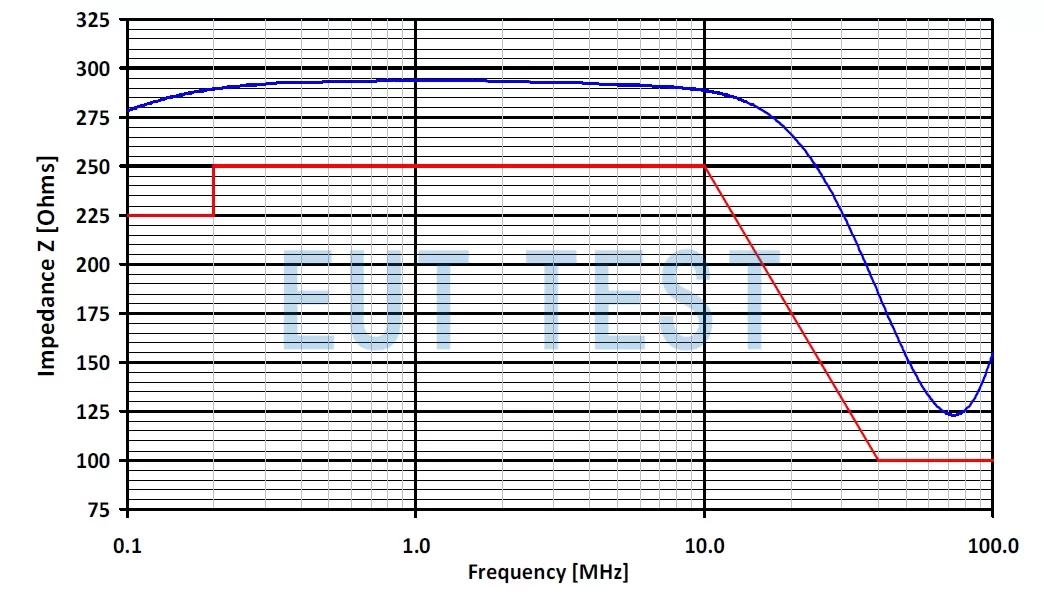

阻抗校准结果图

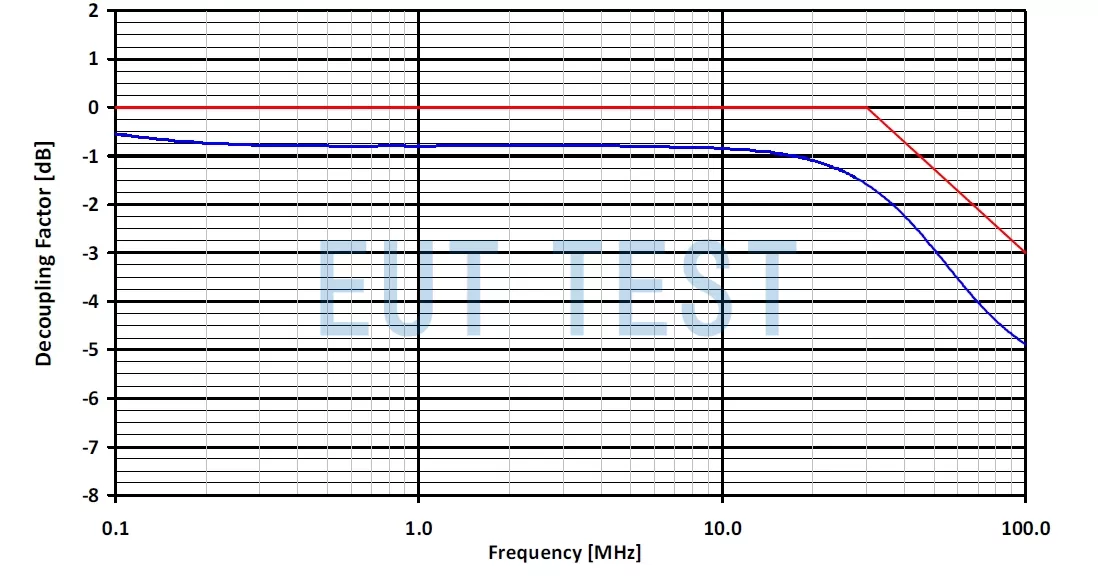

去耦系数校准结果图
如果您的线缆线径超过23毫米，我们还提供另外一款能容纳更大线径的F-203I-A-32mm 电磁钳供您选购，欢迎联系获得产品报价信息。
订货编号：EUTS0847
备注：本产品品牌为美国 FCC – Fischer Custom Communications, Inc. 与美国联邦通信委员会(FCC)认证无关
备注：产品参数如有变更，请以FCC原厂出厂数据表为准。
FCC 官方授权代理商：EUTTEST是FCC的官方授权代理商，该公司的官方全称是：Fischer Custom Communications, Inc.
深圳市易优特测试技术有限公司被FCC授权在中国区域销售FCC公司所有产品，并提供所售产品的技术服务。
