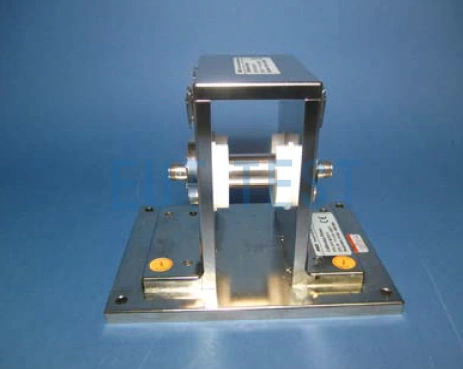

F-210315-1008-2 GBT33014.4 50Ω标定夹具

产品简介：

F-210315-1008-2 是由美国FCC 制造的电流探头校准夹具，在我国的GBT33014.4 标准中也叫50Ω标定夹具，此夹具仅用于FCC电流注入探头 F-210315-1008-1，可以完成10kHz-500MHz的50Ω电流标定和数据校准。此产品已经被授权给深圳EUTTEST在中国代理销售和报价服务。

基本使用方法：

BCI测试标准号：

GBT33014.4、TSC0501G 、ISO11452-4

基本用法：

查看以上三个标准规定的试验等级(电流)；然后定期对整个BCI测试系统进行标定,标定时记录各个试验频率下在50Ω标定夹具 F-210315-1008-2 上产生规定电流所需的前向功率。应采用非调制正弦波进行标定。若有要求,试验报告的标定文件中应记录前向功率和反射功率。标定夹具的一端连接50Ω负载(大功率),另一端连接50Ω射频功率计,并串接相应功率的50Ω衰减器来保护功率计。

产品参数：

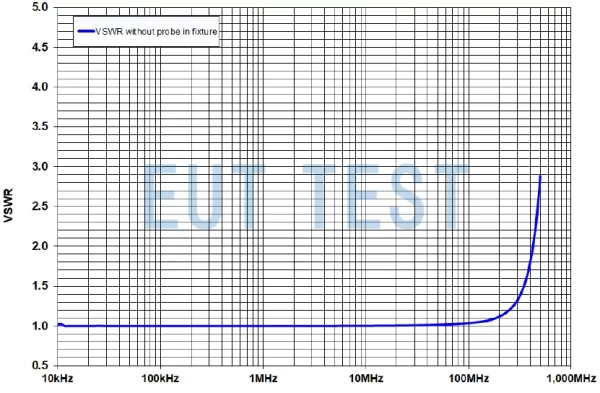

标定夹具 F-210315-1008-2 在没有电流注入探头时的电压驻波比参数图

备注：本产品品牌为美国 FCC – Fischer Custom Communications, Inc. 与美国联邦通信委员会(FCC)认证无关

备注：产品参数如有变更，请以FCC原厂出厂数据表为准。
