产品简介:
F-42 是由美国FCC 生产的100MHz电流探头,可以用于实验室和现场测试测量射频干扰排放量。此探头的测试频率范围从1 kHz到100 MHz,可以在350安培的直流电下工作时也不会饱和或改变这个探头的传输阻抗。如果您的产品工作电流<50A,可以选购更便宜的F-42A电流探头。
此产品由EUTTEST代理销售和报价服务。
技术参数:
产品规格表:
“提醒:左右滑动表格”型号
F-42
产品名称
100MHz电流探头
制造商
美国FCC
Fischer Custom Communications, Inc.
Fischer Custom Communications, Inc.
中国代理销售
深圳EUTTEST
可用频率范围
1 kHz-100 MHz
内部环直径
32 mm
外部环直径
98 mm
高度
38 mm
典型值 ZtΩ
5.6Ω
典型值dBΩ
15
连接器
N,50Ω
工频电流
350 A (DC – 400 Hz)
连续波电流
3A
峰值脉冲电流
100A
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
可选的校准夹具
FCC-MPCF-3-32/71/19
装箱清单
探头一台;
说明书一本;
出厂校准数据一份;
硬质塑料箱一个;
说明书一本;
出厂校准数据一份;
硬质塑料箱一个;
技术参数相关曲线图:

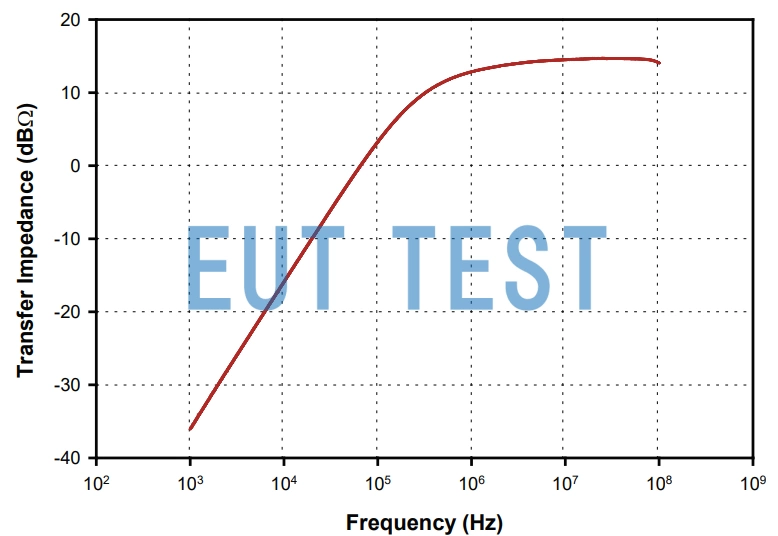

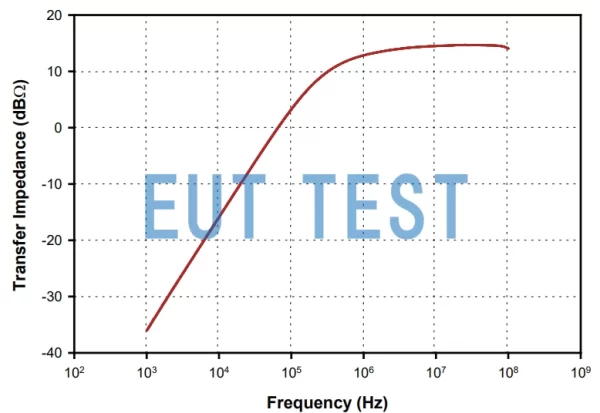

传输阻抗曲线图
产品规格如有变更,恕不另行通知。
订货编号:EUTS0067
