产品简介:
F-70 是由美国FCC 公司生产并授权由深圳 EUTTEST 代理销售的 350A电流探头,这个探头可以 测量高功率脉冲电流,例如与电磁脉冲波形有关的电流,探头的内孔很大支持70mm的大型电缆束使用,在 DC–400Hz 频率范围时就算通过 350A 电流也不会导致饱和或改变其传输阻抗。
技术参数:
产品规格表:
“提醒:左右滑动表格”电流探头的型号
F-70
生产商
美国 FCC
中国代理销售
深圳 Euttest
可用频率范围
1 kHz – 100 MHz
内部环直径
70 mm
外部环直径
125 mm
高度
38 mm
典型值 ZtΩ
1Ω
典型值dBΩ
0Ω
连接器
N,50欧姆
额定功率电流值
350A (DC – 400 Hz)
RF(CW连续波)
3A
峰值脉冲电流
100A
取决于脉冲宽度和脉冲重复率
取决于脉冲宽度和脉冲重复率
技术参数图表:

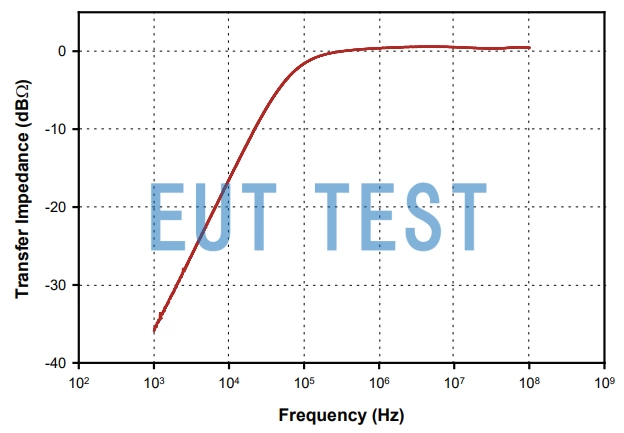

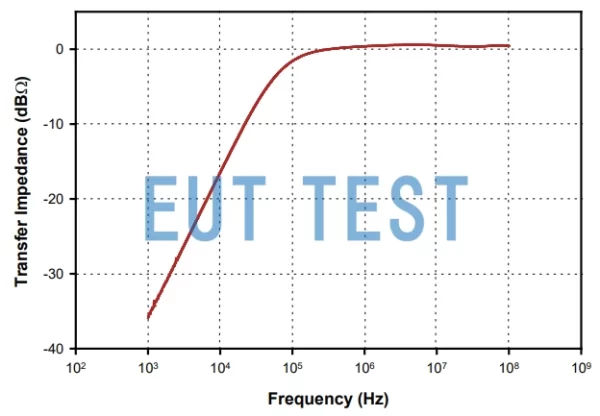

传输阻抗曲线图
产品规格如有变更,恕不另行通知。
订货编号:EUTS0074
