产品简介:
F-72 是由美国 FCC 公司生产的8Ω电流探头产品,使用这个探头可以在 100Hz至100MHz 频率范围内测试传导发射信号,另外,在 DC-400Hz 频率范围内工作到350A 电流和 100A 的脉冲峰值电流都不会改变这个探头的传输阻抗。此产品已授权由深圳 EUTTEST 在中国区域代理销售和报价服务。
如果您需要更大的脉冲峰值电流和连续波电流,我们建议您选购连续电流可达100A的 F-72-1。
也可以选购转移阻抗仅0.006Ω的F-72-7。
技术参数:
产品规格表:
“提醒:左右滑动表格”电流探头的型号
F-72
生产商
美国 FCC
中国代理销售
深圳 Euttest
可用频率范围
100 Hz – 100 MHz
内部环直径
67 mm
外部环直径
142 mm
高度
53 mm
典型值 ZtΩ
8Ω
典型值dBΩ
18
连接器
N,50欧姆
额定功率电流值
350 A (DC – 400 Hz)
RF(CW连续波)
10A
峰值脉冲电流
100A
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。

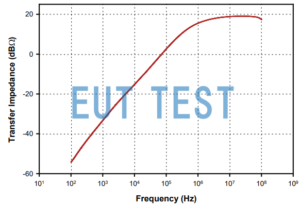

转移阻抗校准结果:

传输阻抗曲线图
订货编号:EUTS0075
