产品简介：

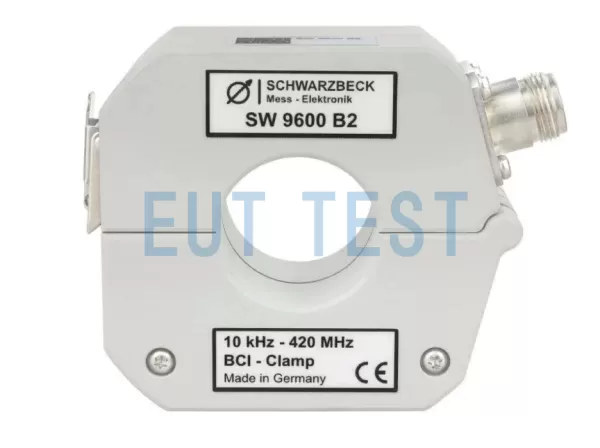

SW 9600 B2 是德国 schwarzbeck 在2026年最新推出的屏蔽型BCI电流互感器产品，可以用于向线缆或线缆束注入干扰电流（也就是大电流注入测试方法）。探头配备一个不锈钢制的弹簧可以让您快速打开和关闭探头，确保使用探头夹持线缆时的开合舒适可靠，在连接被测物线缆后，连接同轴 N 型50 Ω 的射频功率输出设备，例如400MHz左右的信号源和功率放大器等前端设备，为您的产品施加传导干扰敏感度测试。
使用这种设备和方法的抗扰度测试在多个标准中有所描述，例如 ISO 11452-4、RTCA DO-160 和 IEC/EN 61000-4-6，EUTTEST作为schwarzbeck中国授权之一，我们会提供出厂校准的传输阻抗数据用于符合以上标准要求的测试需求。
技术参数：
产品规格表：
“提醒：左右滑动表格”产品型号：
SW 9600 B2
制造商：
Schwarzbeck
中国代理供应商：
深圳市易优特
可用频率范围：
1 kHz – 420 MHz
连接器（母）：
N
传输阻抗：
典型值：-20 dBΩ @ 8 kHz;
典型值： 0 dBΩ @ 80 kHz;
典型值：15 dBΩ @ 1 MHz;
典型值：25 dBΩ（30-400 MHz）
典型值： 0 dBΩ @ 80 kHz;
典型值：15 dBΩ @ 1 MHz;
典型值：25 dBΩ（30-400 MHz）
物理尺寸：
104 x 45 x 79 毫米
最大电流：
~300 A（直流 – 400 Hz）
最大射频输入功率（cw）：
30瓦
变换比
1:2
初级电感：
典型值： 3.7 μH @100 kHz
最大管线直径：
31毫米
电流环直径：
32毫米
重量：
~600克
可选购校准夹具：
CF 9651
可选购电流监视探头：
计量校准结果：

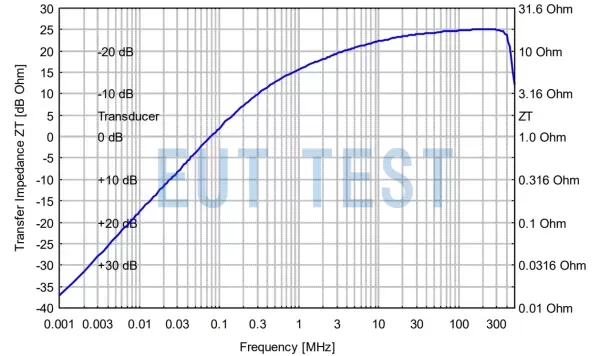

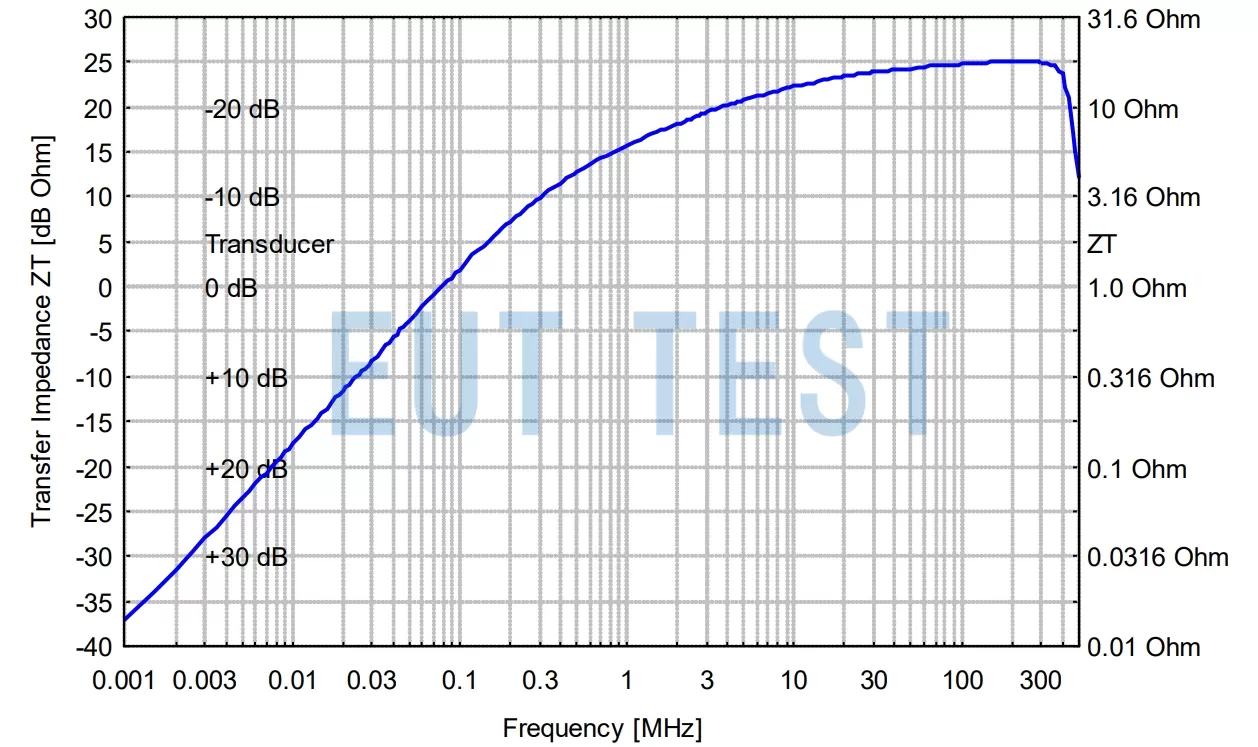

下图是我们联系国内计量院计量和校准后得到的9600B2探头的转移阻抗，可以用于测试结果补偿和计算。
转移阻抗校准测试结果
订货编号：EUTS0885
Schwarzbeck 官方授权代理商：
EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG
深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。
