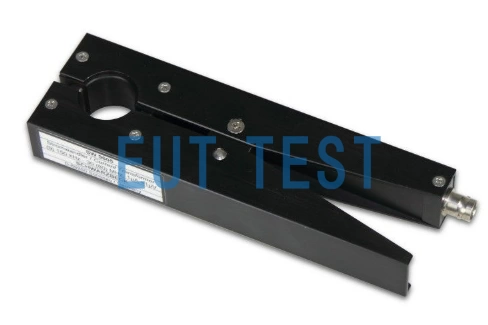

SW 9605 Schwarzbeck 80MHz电流传感器

产品简介：

SW 9605 是德国 Schwarzbeck 公司生产的传输阻抗为 1Ω 的电流传感器，由深圳 EUTTEST 代理销售和提供售后服务，该探头可以测量9kHz-80MHz的射频干扰电流，设计用于测量最大直径为 23 mm 的导体或导体束上的射频电流。标称频率范围内的转换比为 1:1，因此以 dBμV 为单位的接收器读数直接对应于以 dBμA 为单位的电流。这相当于 50 W 系统中 1 W 的传输阻抗或 34 dB 的插入损耗。此探头也可以在低于标称频率范围的情况下使用，在这种情况下，必须考虑图中的传感器影响。高于 30 MHz 时，此探头可用于高达 80 MHz 的频率，但测量不确定度略有增加。

技术参数：

产品规格表：

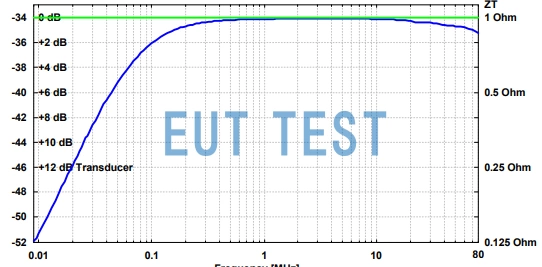

SW9605 的电流转换损耗曲线图

如此探头的线缆直径不满足您的要求，您还可以选择下方更多 schwarzbeck电流探头型号：

• SW 9602 , 传输阻抗1Ω，最大被测线缆的直径：6.5mm
• SW 9603 , 传输阻抗1Ω，最大被测线缆的直径：14mm
• SW 9606 , 传输阻抗8Ω，最大被测线缆的直径：23mm

订货编号：EUTS0463
