产品简介：

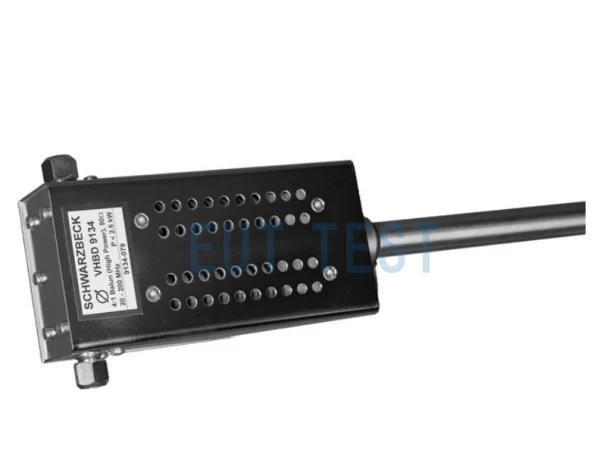

VHBD 9134 是德国 schwarzbeck 公司在2026年最新推出的高功率校准天线巴伦产品，完整的测试频率覆盖20MHz-200MHz，可以满足汽车电子、军用产品EMC的第二频段测试要求。本产品采用PTEE制造，能有效减少射频发射和绝缘电压，搭配左右两个10mm的天线元件固定螺丝，可以搭配同品牌的 BBAE 9179、BCOI 9180、BBAL 9136 等多种天线元件组成完整的双锥天线。

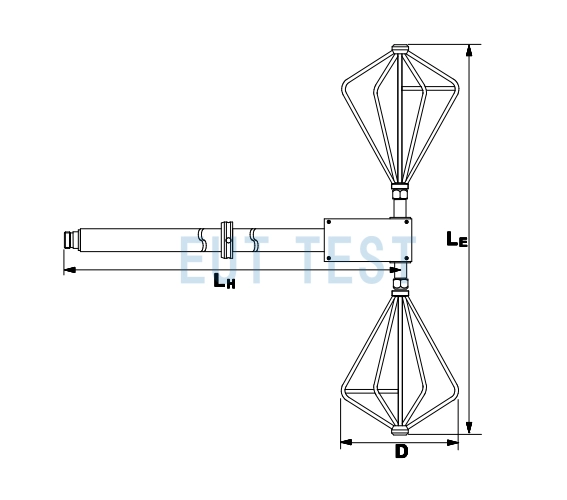

使用巴伦 VHBD 9134 和 BBAE 9179 组成双锥天线
您还可以选择多种天线元件组合用于不同的测试频率段。：

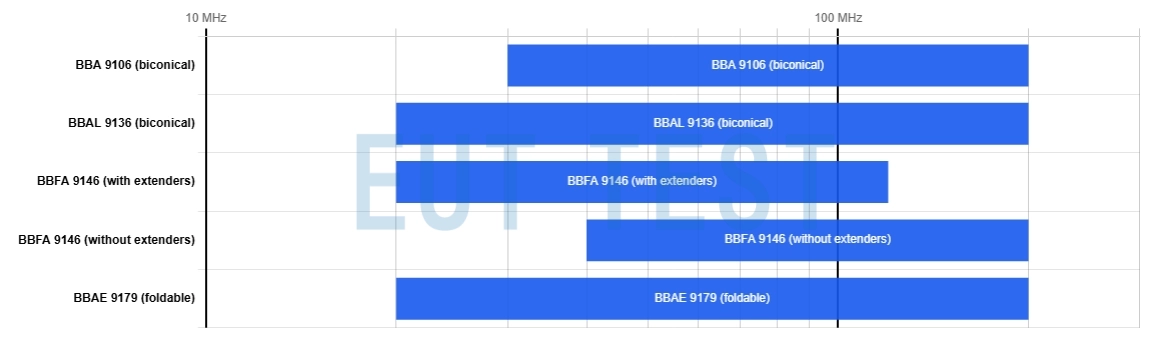

使用 VHBD 9134 和 SCHWARZBECK 的多种双锥元件组合测试不同的频率
技术参数：
产品规格表：
“提醒：左右滑动表格”产品型号：
VHBD 9134
制造商：
施瓦兹贝科
代理商：
EUTTEST
推荐选购双锥元件：
可用频率范围：
20 MHz – 200 MHz
输出阻抗：
50欧姆
天线系数：
4 – 18 dB/m
具体值取决于您安装的双锥元件类型
具体值取决于您安装的双锥元件类型
天线增益（搭配BBAL 9136）：
-10dBi ~ -0.5dBi
巴伦长度：
660毫米
最大输入功率：
取决于您的双锥元件
宽度：
宽度取决于您安装的双锥元件类型
巴伦管径：
22毫米
重量：
2.2千克
连接器：
N 或 7/16 可选
可选附件：
- HOLDER SHORT 9134：选件，元件固定器（防扭转保护），用于固定 BBAE 9179 元件。
- HOLDER LONG 9134：选件，元件固定器（防扭曲保护）用BBAE 9179 元件与线圈 BCOI 9180 结合。
输出电场强度：
上面已经列举了多种可搭配的天线元件，您也可以参考以下几种组合出生的电场强度来选择产品，或联系我们为您的EMC测试运用选择合适的仪器。

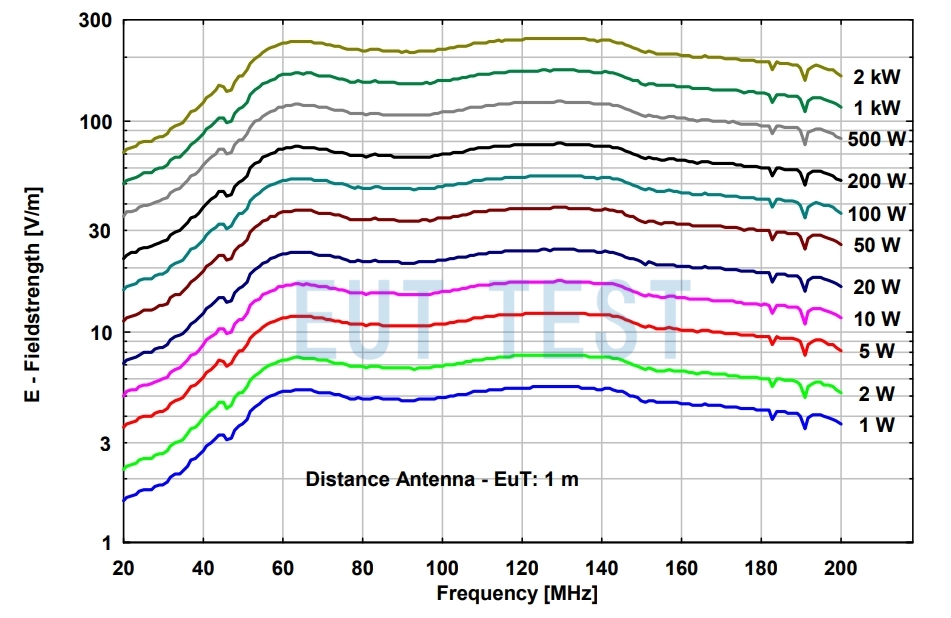

VHBD 9134 + BBAL 9136 双锥天线电场强度

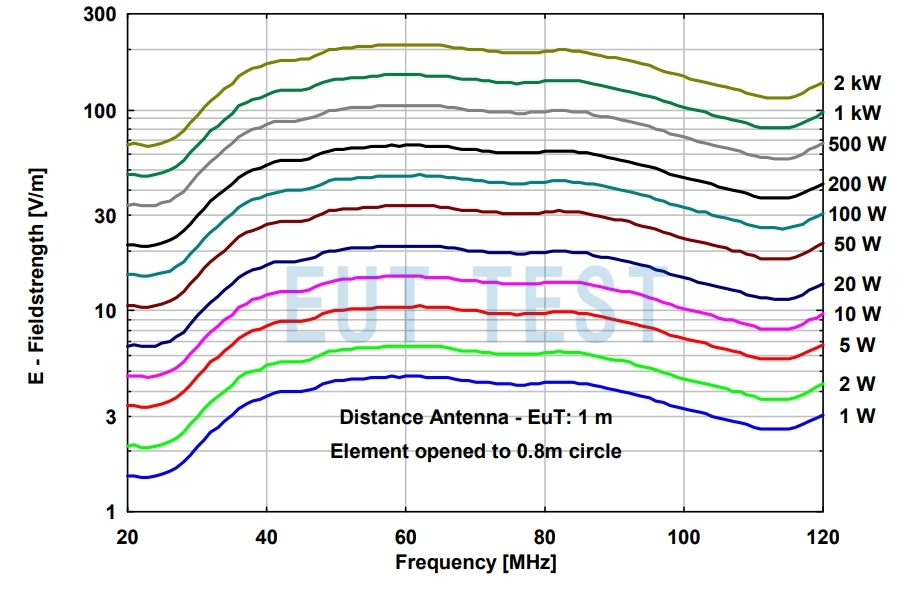

VHBD 9134 + BBFA 9146 + Extensions 双锥天线电场强度
订货编号：EUTS0906
