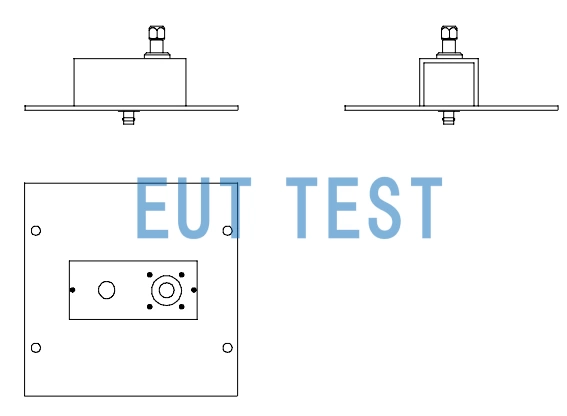

VPMP 9242 Schwarzbeck无源的单极天线的底座

简介：

VPMP 9242 是由 Schwarzbeck 生产并授权EUTTEST销售的垂直并且无源的单极天线的底座，可以用于线性极化无源单极天线的接收和发射应用，带有用于伸缩或双锥元件的 10 毫米元件固定装置，可配合 FBAB 9177, FBAL 9178, BBA 9106, BBAL 9136 等天线使用。

为了提高效率，特别是在频率低于25兆赫的 VPMP9242 配备了宽带环形变压器。与偶极子天线相比，单极子天线总是不对称的，因此在同轴馈电电缆上存在编织电流。使用尽可能大的接地平面，一方面充当射频平衡，另一方面抑制编织电流（至少是高频），可以将编织电流的影响降至最低。一般来说，使用地平面将提高可复制性。如果VPMP的同轴馈电电缆是接触敏感的，则表明存在编织电流。

以下步骤有助于减少单极天线不需要的编织电流的影响：

• 使用短、宽或低电感金属条将VPMP的法兰与放大器连接；
• 使用尽可能大的地平面；
• 使用装有适当铁氧体的同轴馈电电缆来抑制不需要的电流。

技术参数：

产品规格表：

带 FBAL 9178 元件的 BNC 插座上的驻波比

可选附件：

Opt. GP: 接地参考平面 0.6 x 0.6 m
