简介:
VULP 9118 F 是德国 Schwarzbeck 生产的对数周期天线,可用频率为55MHz – 1200MHz, 该天线因为横向振子尺寸达到了2.27m,所以在低频率拥有较低的天线系数和更大的增益。 该天线主要用于搭配功放和信号源等仪器设备进行辐射抗扰度测试,制造商提供出厂校准过的全向增益数据和天线系数,用于天线的衰减补偿和功率计算。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | VULP 9118 F |
制造商 | Schwarzbeck |
代理商 | 深圳 EUTTEST |
可测频率范围: | 55MHz – 1200MHz |
极化 | 线性 |
材质 | 铝 |
阻抗 | 50Ω |
最大输入功率 | 1kW |
连接器 | N母 |

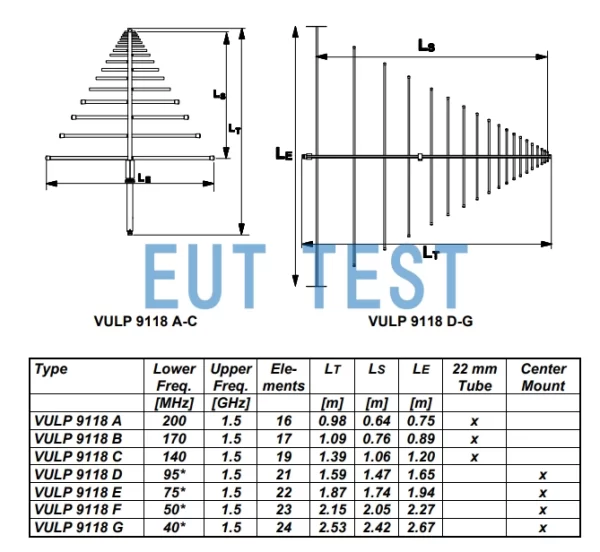

尺寸 | 2150 x 2270 mm |
重量 | 3.8 kg |
选件-天线适配器 | AM9144 |
技术参数相关曲线图:

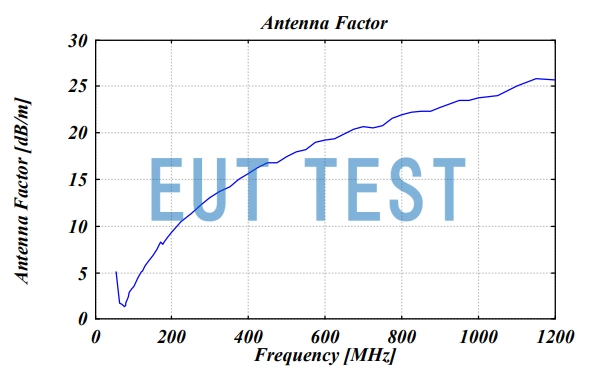

天线系数曲线图

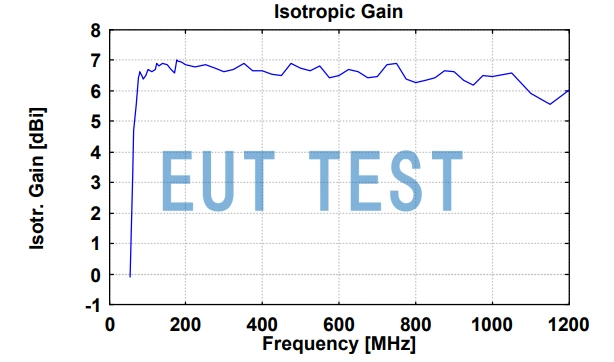

各向同性增益曲线图

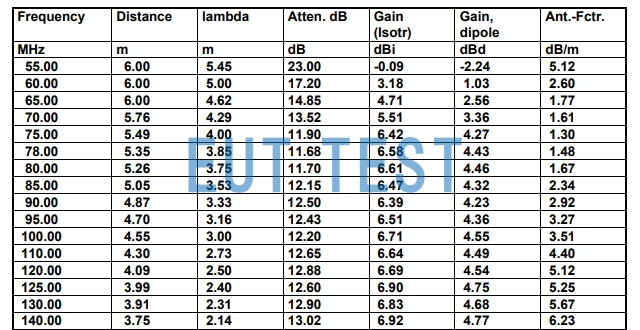

详细的天线系数和增益excel数据表
数据表数据较多没有全部列出,请联系我们获得更多频率的校准数据。
