ENV432 R&S 三相电LISN 四线制 V 形网络



ENV432 R&S
ENV432 R&S

ENV432是什么?

R&S ENV432 四线制 V 形网络满足 CISPR 16-1-2、EN 55016-1-2 以及 ANSI C63.4 中有关 V 形网络的要求,它在 9 kHz 至 30 MHz 的频率范围内,模拟阻抗为 (50 μH + 5 Ω) || 50 Ω。 R&S®ENV432 带有用于连接被测设备 (EUT) 的 Schuko 插座 (EUT 1) 以及 CEE 32 A 插座 (EUT 2)。

ENV432主要特点

9 kHz 至 30 MHz 的频率范围

功率处理容量(最高 32 A),恒定电流

模拟阻抗 (50 μH + 5 Ω) || 50 Ω,根据 CISPR 16-1-2

根据 CISPR、EN、VDE、ANSI、FCC 第 15 部分以及 MIL-STD-461D、E 和 F 的 V 形网络

已根据 CISPR 16-1-2 和 ANSI C63.4 校准

ENV432的产品优势

空芯设计以及模拟手

R&S®ENV432 四线制 V 形网络基于空芯电感,并且含有一个模拟手。

内置 10 dB 衰减器

为确保标准阻抗(不考虑测量接收机的输入衰落),R&S®ENV432 配有一个 10 dB 衰减器。

内置脉冲限幅器(可关闭)

内置脉冲限幅器(可关闭)可保护测量接收机输入。

自动温度监控

机壳内部温度约达到 +50 °C 时,R&S®ENV432 的风扇自动开启。 这能够在高恒定电流负荷的情况下保护 V 形网络。

远程控制 TTL 电平(与罗德与施瓦茨测量接收机兼容)

TTL 控制输入可通过控制器或者罗德与施瓦茨测量接收机驱动,用于在自动测试系统中远程控制相位选择。

ENV432产品技术规格

规格
频率范围 9 kHz 至 30 MHz
模拟阻抗 50 μH + 5 Ω) || 50 Ω
根据 CISPR 16-1-2 的误差限值 幅度和相位 ±20% 以及 ±11.5°
电源与测量接收机端口之间的去耦合衰落,根据 CISPR 16‑1‑2 9 kHz 至 50 kHz > 0 dB 至 >40 dB(通过频率对数线性增加)
50 kHz 至 30 MHz > 40 dB
到 EUT 的测试路径
最大可允许恒定电流 EUT 1 16 A
电源电压 EUT 1 0 V 至 240 V AC + 10%
直流电压 EUT 1 0 V 至 350 V DC + 10%
最大可允许恒定电流 EUT 2 32 A
峰值电流(短暂) EUT 2 50 A(2 分钟)
电源电压 EUT 2 0 V 至 240/415 V AC + 10%
直流电压 EUT 2 0 V 至 350 V DC + 10%
电源频率 0 Hz 至 60 Hz + 5%
到测量接收机的测试路径
最大可允许的 EUT 射频骚扰功率 5 W

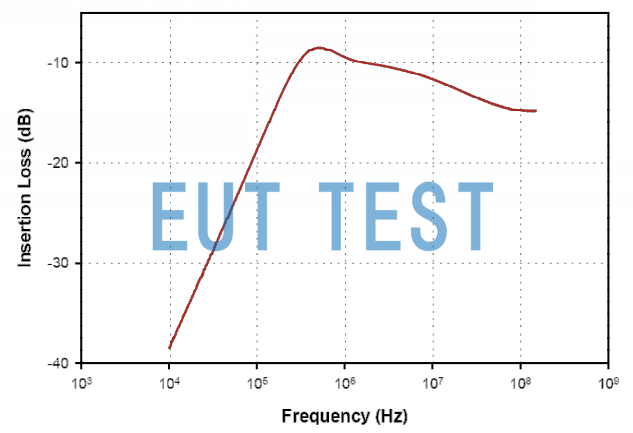

EUT 与测量接收机端口之间的分压系数 内置衰减器、提供的校准数据(使用 V 形网络) 10 dB – 0.5 dB/+ 2.0 dB
内置脉冲限幅器的响应阈值 可关闭 140 dB (μV)(标称值)
风扇电源及控制逻辑
电源电压 115 V 设置 100 V 至 120 V AC ± 10%
230 V 设置 220 V 至 240 V AC ± 10%
电源频率 50 Hz 至 60 Hz ± 5%
功耗 100 VA(标称值)
连接器
电源以及直流电压输出 前面板,EUT 1 Schuko 插座
电源以及直流电压输出 前面板,EUT 2 CEE 插座 (6 h)
射频输出 前面板,到测试接收机 N 型阴性,50 Ω
模拟手 前面板 4 mm 接头,母接头,带有凸边的夹具
电源以及直流电压输入 后面板,电源 CEE 内置连接器 (6 h)
电源电压输入(辅助电压) 后面板,用于风扇和远程控制的电源 带有电源滤波器的低温连接器
远程控制输入 后面板,远程控制 25 触点,D-Sub,母接头
安全接地线 前后面板 M8 螺纹栓
射频参考接地 两侧 带七个 M6 螺纹的接地棒
通用数据
操作温度范围 +5°C 至 +45°C
存储温度范围 –40°C 至 +70°C
整体尺寸 W × H × D 446 mm × 289 mm × 500 mm
重量 24 kg
电气安全 谨遵手册中的说明 根据 EN 61010-1
EMC 根据 IEC/EN 61326-1
发射 B 类,符合居住环境要求
抗干扰 符合工业环境要求
