P1602 是什么?
P1602 是由 德国langer-emv 生产并由EUTTEST代理销售的专用于IC集成电路的磁场测试探头,频率范围可达3GHz,金属的外壳能和GND25连接板吻合并隔离外部信号干扰。
P1602 作用:
射频磁场探头具有 50 Ω RF 测量输出。为了定位不同方向的磁场电流,射频磁场探头在IC上方可旋转360°。在距离环(3 或 10)mm的帮助下,射频磁场探头位于 IC 上方的定义距离内。
P1602 技术参数:
频率范围 | DC-1GHz |
输出接口 | N母 (50 Ω) |
可测 | (40 x 22) mm |
重量 | 760 g |
尺寸 (L x W x H) | (180 x 96 x 96) mm |
![P1602的频率特性曲线](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)

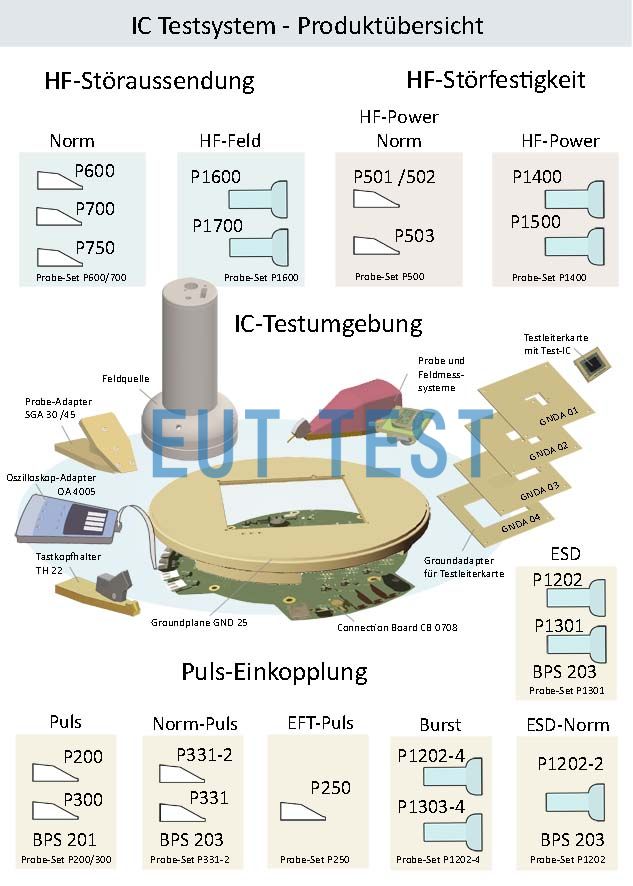

![P1602组成结构图解](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)
![P1602测试系统](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)
如上图所示,P1602 底部具有磁场探头,可以抓取IC表面的磁场并显示到频谱仪上。
![P1602测试系统实际布置图](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)
P1602 测试系统需要配合其他附件一起使用,详情联系EUTTEST
P1602 可与以下产品组成测试系统:
- P1602, 高频磁场探头;
- P1702, 高频电场探头;
- CS-ESA set, ESA芯片扫描软件;
- EPM 02 ;
- BPM 02, dB/dt 场测试系统;
- D70 h03 ;
- D70 h10;
- FKE 30;
- 此设备适用标准:IEC 61967-2 集成电路EMC测试设备
- 此设备适用于行业:集成电路半导体芯片和器件
