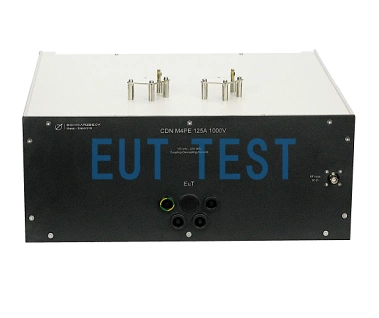

CDN M4PE 125A 1000V SCHWARZBECK 四线耦合去耦网络

简介：

CDN M4PE 125A 1000V 是由德国 SCHWARZBECK 公司制造的四线耦合去耦网络产品，授权由深圳易优特公司代理销售及报价服务。这个CDN耦合去耦网络支持被测物的线对地最大交流电压500V和直流电压1000V，最大饱和电流125A。可以用于EMC测试人员根据 IEC 61000-4-6 Annex D.2 标准进行传导共模抗扰度测试，适用于对未屏蔽的交流和直流电源线路（市电）进行沿电源线的传导抗扰度测试。

选型说明：

此设备与 CDN M2 125A 1000V 的最大电流都是125A，但是此页面介绍的 CDN M4PE 包含一条地线和三条火线，与 CDN M2 125A 1000V 只能有二条火线的测试模式不一样。

您也可以选择电流更小的 CDN M4PE 32A 1000V  以及 CDN M4PE 16A 1000V ，请根据此描述和测试需求选择产品。

安全说明：

为提高操作安全性，使用此设备时的电源电压连接采用安全插座，我们公司提供专用于125A电流的电源线和插头 KBT6AR-N/25-S-L ( 适用于安装在25平方毫米的线缆上，插头不含线缆 )。

技术参数：

产品规格表：

共模阻抗曲线图：

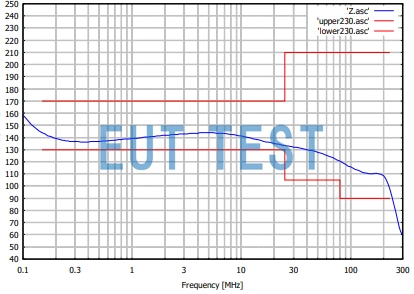

下图是此产品符合IEC 61000-4-6和GBT 17626.6 传导抗扰度测试标准要求的共模阻抗曲线图，图中的红线代表的是标准给出的阻抗取值范围。

共模阻抗曲线图

产品推荐：

• 了解如何选购CDN？
• 需要CDNE？
• 需要更多测试电压和被测电缆数量的CDN & CDNE 耦合去耦网络产品型号？

请进入以下链接查看：

CDN 和 CDNE 的区别 Schwarzbeck 耦合去耦网络 产品目录

Schwarzbeck 官方授权代理商：

EUTTEST是SCHWARZBECK的官方授权代理商，该公司的官方全称是：SCHWARZBECK MESS – ELEKTRONIK OHG

深圳市易优特测试技术有限公司被schwarzbeck授权在中国区域销售所有产品，并提供所售产品的技术服务。

点击查看授权书图片
