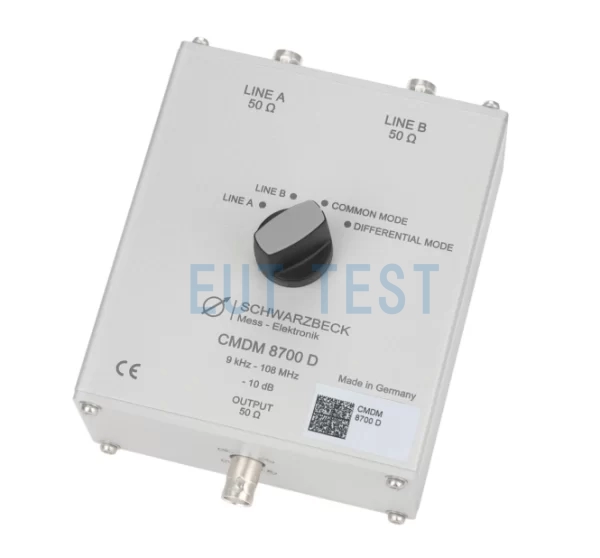

CMDM 8700 D | Schwarzbeck | 9kHz-108MHz | 共模和差模分离装置

产品简介：

CMDM 8700 D 是德国schwarzbeck 公司在2026年最新推出的共模和差模分离装置产品，可以用于合并和分析两个单线LISN（例如汽车电子的单线高压人工网络 NNHV 8123-800）输出的传导干扰信号，然后手调输出单线信号、共模信号、差模信号到频谱分析仪显示，以供EMC测试人员调试并整改传导干扰超标产品。

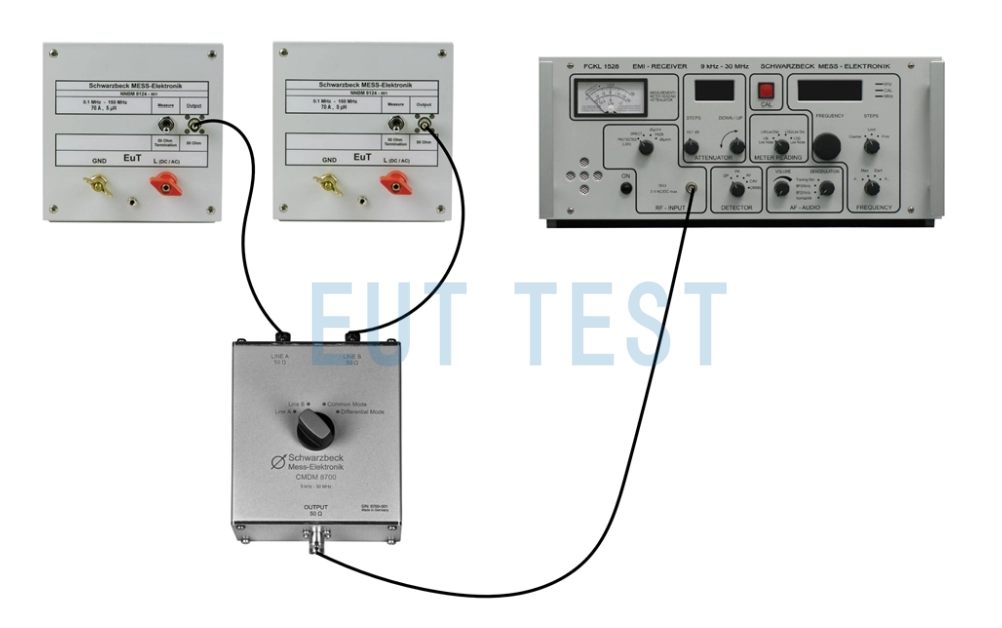

共模和差模分离装置 CMDM 8700 D 与频谱分析仪和LISN的测试连接图

原则上该产品将替代已经存在的CMDM 8700 B，但是现在还没有正式通知，二者的区别是产品规格表中的电压分压系数不同。

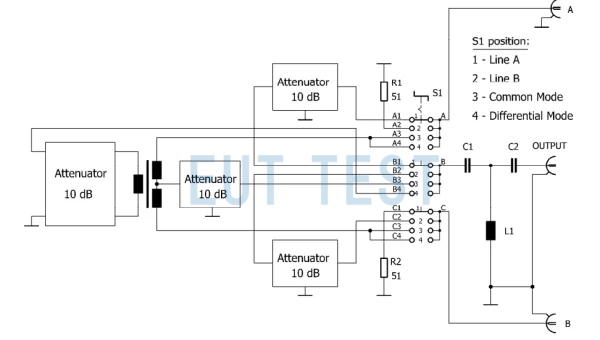

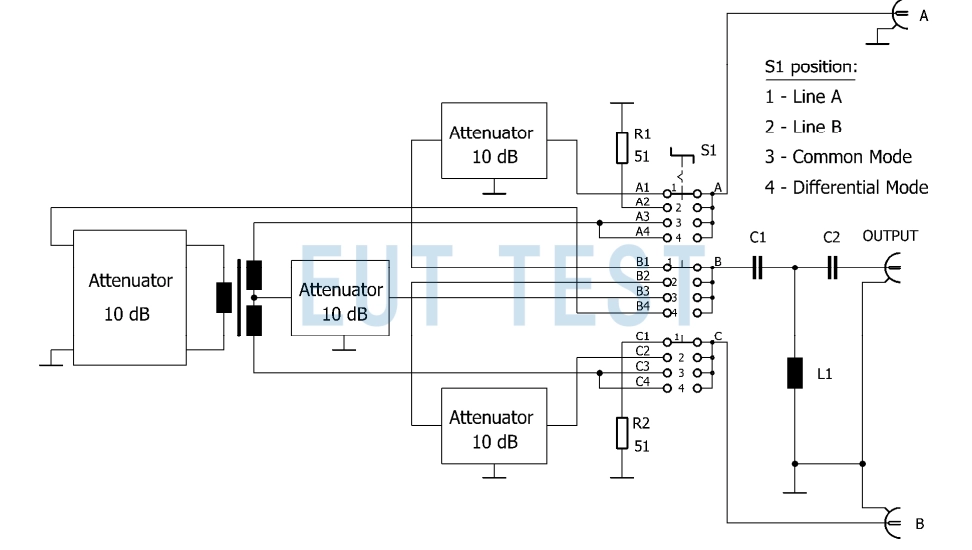

CMDM 8700 D 电路原理图显示分压系数为10dB

典型使用场景：

• 汽车电子高压部件传导 EMI 测试（车载电源、BMS、电机控制器）
• 单线 LISN 系统的共模 / 差模噪声分离与溯源
• 实验室预兼容测试、EMI 干扰定位、整改验证
• 满足汽车 EMC 标准下传导干扰诊断需求

技术参数：

产品规格表：

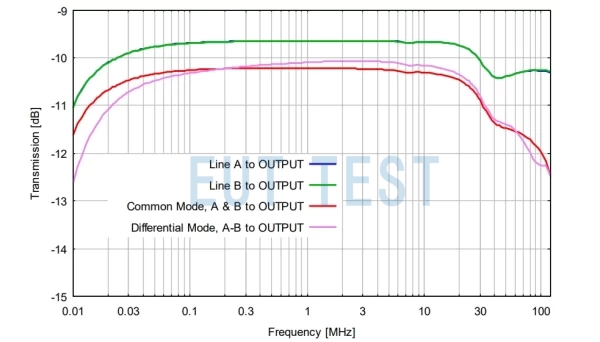

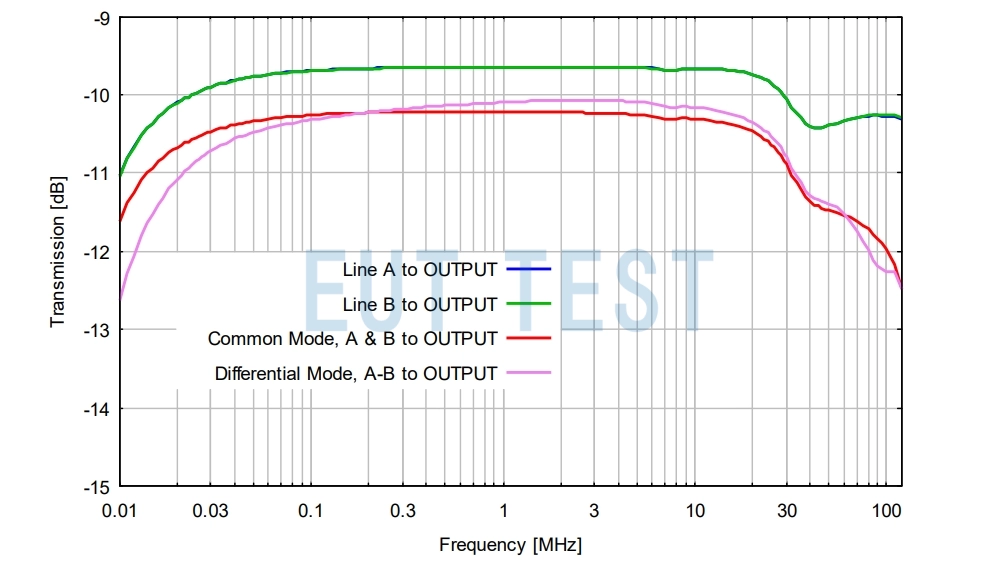

CMDM 8700 D 传输系数

订货编号：EUTS0903
