产品简介:
F-40-5 是由美国 FCC 生产的50MHz电流探头,可用频率范围为10Hz 到50MHz,在DC–400Hz频率时通电1000A电流和5000A脉冲电流都不会改变这个探头的传输阻抗。此产品被FCC授权由深圳EUTTEST在中国销售和提供售后服务。
技术参数:
产品规格表:
“提醒:左右滑动表格”型号
F-40-5
产品名称
50MHz电流探头
制造商
美国FCC
Fischer Custom Communications, Inc.
Fischer Custom Communications, Inc.
中国代理销售
深圳EUTTEST
可用频率范围
10Hz – 50MHz
内部环直径
67 mm
外部环直径
142 mm
高度
53 mm
典型值 ZtΩ
0.1Ω
典型值dBΩ
-20Ω
连接器
SMA,50Ω
工频电流
1000 A (DC – 400 Hz)
连续波电流
100A
峰值脉冲电流
5000A
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
1: 用50Ω+j0Ω负载阻抗校准探头。
2: 取决于脉冲宽度和脉冲重复率。
可选的校准夹具
FCC-MPCF-2-67/142/53
装箱清单
探头一台;
说明书一本;
出厂校准数据一份;
硬质塑料箱一个;
说明书一本;
出厂校准数据一份;
硬质塑料箱一个;
技术参数相关曲线图:

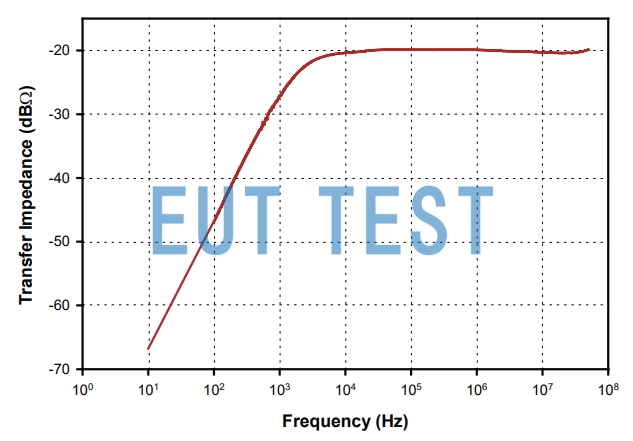

传输阻抗曲线图
产品规格如有变更,恕不另行通知。
订货编号:EUTS0066
