NNHV 8123-800R 单线汽车人工网络 1000V800A

产品简介：

NNHV 8123-800R 是一个由德国 schwarzbeck 公司生产的单线汽车人工网络，最大电压为1000V，最大电流为800A，设计用于符合CISPR25 标准要求的汽车和车载电子零部件产品做传导发射测试，因为它的高压特性，所以一般现在用于电动汽车（EV），混合动力驱动和车载电池电子测试，以及新能源汽车领域的测试和EMC认证。

设计原理：

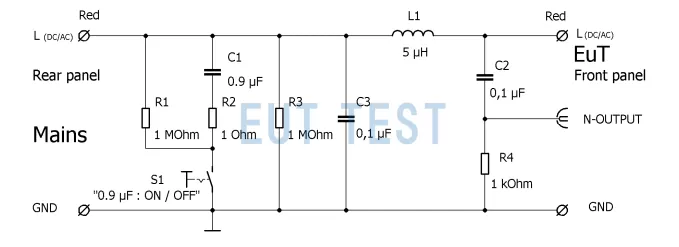

这个LISN的阻抗可以切换5 µH 并联 50Ω 或 (5 µH + 1 Ω) 并联 50 Ω，阻抗特性基本上是通过将电感与测量接收器的输入阻抗并联来实现的。我们将在上门培训时教学如何切换阻抗测量不同的EMC标准要求。两种阻抗切换的原理图如下图所示：

支持 1Ω 阻抗切换

非对称单路AMN（人工电网）NNHV 8123 – 800 R的主要应用是根据CISPR 25第4版或BMW GS 95025-1在HF-VHF范围0.1 MHz – 150 MHz内使用屏蔽电缆测量用于电动汽车的干扰电压。它也可用于使用外部50 Ω终端的BCI测试。

这个 LISN 被设计成对安装在屏蔽外壳HVSE 8601中，每个NNHV 8123 800 R可用于测量正极电源线或负极电源线。所以为了能够测量HV+和HV-，您需要联系EUTTEST 购买2个相同的800R产品。测量实务时，被测设备必须连接到前面板的端子。电源电压必须连接在后面板上。电缆的屏蔽连接到HVSE 8601的馈通屏蔽连接器上。

另外，这是一个符合多个EMC标准的LISN：

• ECE R10
• CISPR 12
• CISPR 25
• BMW GS 95025-1

与800版本的区别：

Schwarzbeck 还生产了一款型号为 NNHV 8123-800 的LISN，两种产品的区别是800R可切换1Ω并联阻抗，但是800R的最大电压和电流小于800版本。

技术参数：

产品规格表：

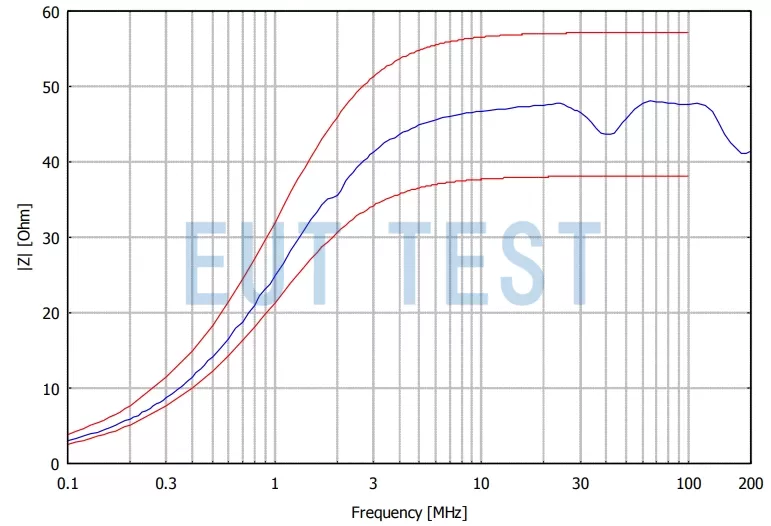

NNHV 8123-800R 在 EUT 端口的阻抗

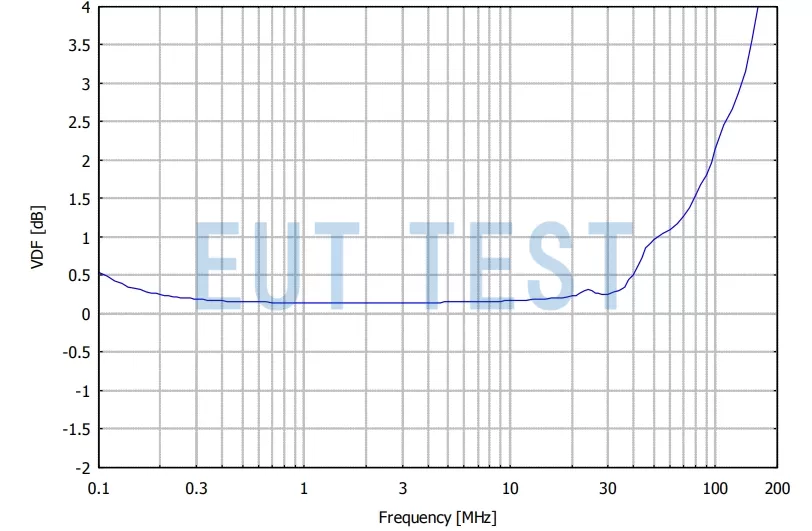

下图为此产品的分压系数。

NNHV 8123-800R 用网络分析仪测量的分压系数

订货编号：EUTS0786
