NNHV 8123 Schwarzbeck HV人工网络 电流100A

简介：

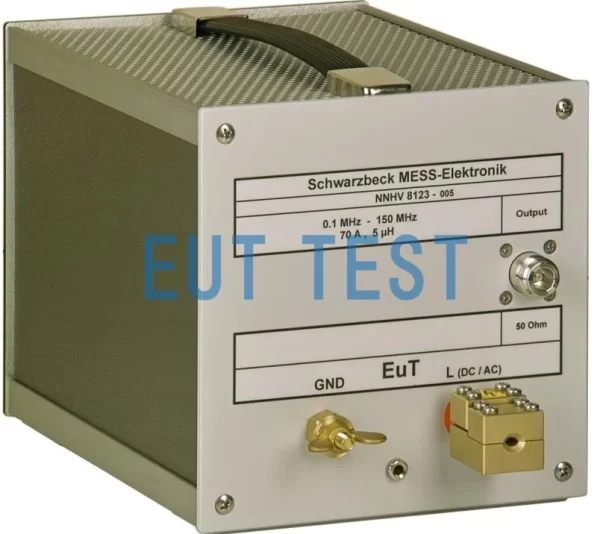

NNHV 8123 是由德国 Schwarzbeck 生产并由深圳EUTTEST代理销售的汽车电子专用的HV AN -高压人工网络。该LISN支持被测试的汽车电子零部件产品最大连续工作电流70A，最大瞬时电流100A。

测试运用指南：

NNHV 8123 的主要应用是根据汽车电子EMC测试标准：CISPR 25 ED.4 版本或 BMW GS 95025-1 在 HF-VHF 范围内 0.1 MHz-150 MHz 使用屏蔽电缆测量用于电动汽车电子零部件的干扰电压测试。

使用该AN添加我公司配置的50Ω负载终端 还可以进行大电流注入BCI测试。阻抗特性电路原理为 5 μH || 50 Ω，通过将电感器与测量接收器的输入阻抗并行连接实现。

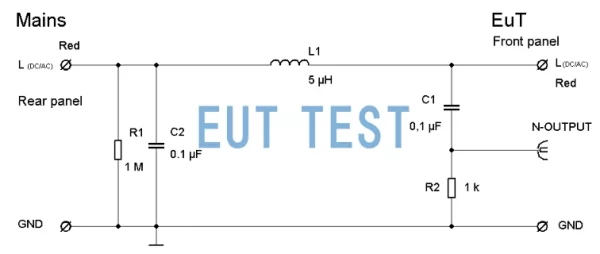

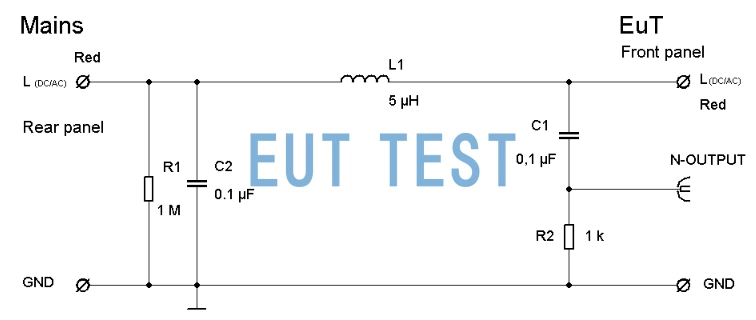

NNHV 8123 的阻抗特性电路原理图

测试时，每个 NNHV 8123 需要按标准要求安装到高压屏蔽箱 HVSE 8600 中，每个AN可用于测量单个路径，所以要能够测量高压+和高压-双极性，您需要采购两个相同的 NNHV 8123 。被测物EUT必须连接到前面面板的终端，电源电压必须连接在后面板上。

技术参数：

产品规格表：

技术参数相关曲线图：

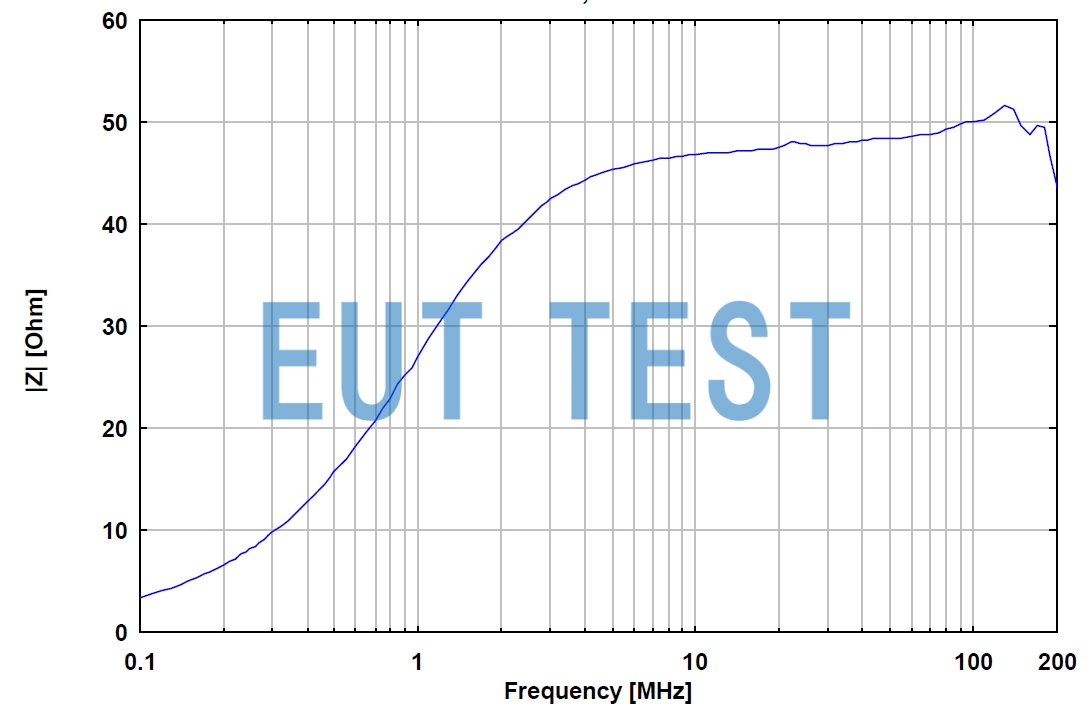

NNHV 8123 的阻抗曲线图

其他

我司提供 NNBM 8124-200 的报价和售后咨询服务，如此设备不能满足您的要求，请进入下方产品页面选择更多我们代理销售的 LISN 和AMN 。

LISN 和 AMN Schwarzbeck 选型和报价
