全新的HT9464M-13kVrms + 惰性气体测试介绍

引言：

本文利用近期为客户提供的全新的HT9464M-13kVrms 测试系统培训记录，以及系统采用全新的惰性气体来增加空气隔离的能力，惰性气体是为了提高测试环境中空气的绝缘能力，这样就能让产品测试时被空气的温度、湿度等因素影响，为广大新老客户设备选型时提供参考，我们也将在介绍完这个培训记录后提供一个简要的选型推荐说明。

项目简介：

2026年06月18日，我司成功为深圳某客户提供全新的最高电压版本（多种电压版本可用）的HT9464M-13kVrms 隔离电压和局部放电测试仪器，这台设备可以完成13kVrms的Viso隔离电压和Qpd局部放电测试需求，对比之前客户的10kVrms来看，更高的测试电压对数字隔离器或光耦芯片提出了更高的泄露电流要求，为我国的集成电路产业助力。

全新的HT9464M-13kVrms

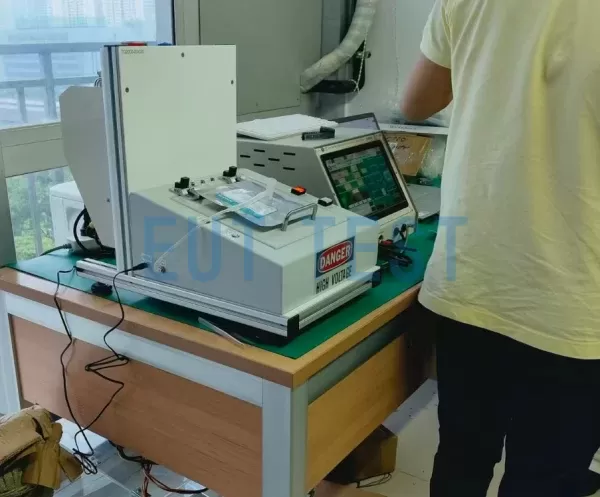

本项目客户属于深圳大学相关企业，这意味着中国的高校越来越重视对隔离器芯片产品的测试和认证工作。基于用户保密制度，本文不会透露用户具体信息，只展示部分培训过程中的图片和简要说明。

基本的功能：

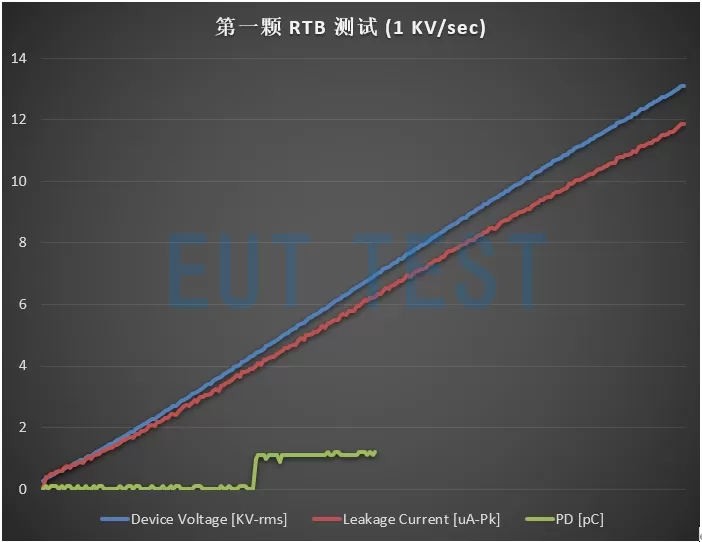

我们在HT9464M的产品页面已经详细的给出了技术参数和功能介绍，这里不再重复列举，但是从下图中展示的测试数据来看，新设备已经成功为客户提供了13kVrms的测试电压，并且能实时测量整个电压爬升过程中的泄露电流，图中绿色的部分是局部放电测试图，因为该样品能通过最高隔离电压的测试，但是Qpd仅在7.5kV就出现了1.2pC的放电，所以图中没有得到后面的Qpd测试曲线。

新的 HT9464M 具有13kVrms 的隔离电压输出和泄露电流监测的能力

全新的惰性气体隔离能力：

此项目客户为了提高测试电压，使用了我们提供的惰性气体隔离能力，当气体被注入到测试装置的空间时，将排空所有空气，我们提供的惰性气体具有极高的绝缘能力，将大幅提升样品的可注入电压。

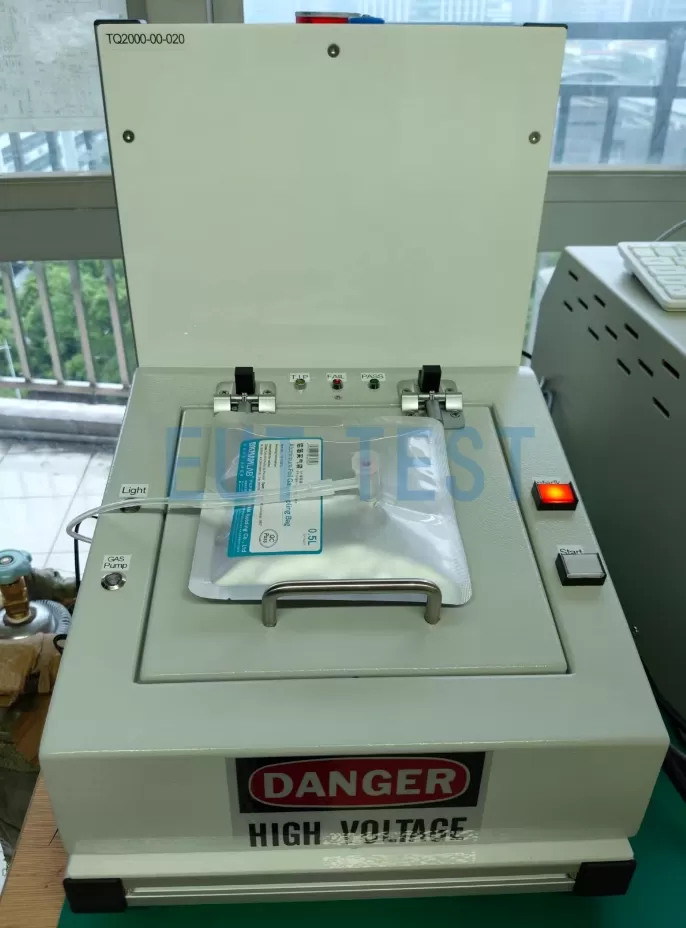

为手动测试装置注入惰性气体

为了便于客户使用，我们提供了全套的气体供应装置，客户只需要在购买仪器后根据我们的培训或简要操作说明为装置提供惰性气体即可。

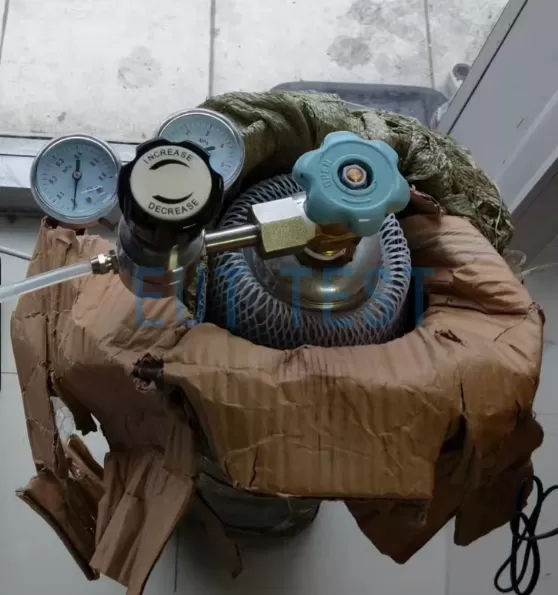

惰性气体供应装置

选型推荐说明：

上方介绍的惰性气体注入装置只适用于有需要的客户，假如您的产品的隔离电压连3kVrms都不能通过，是没有必须必要选购气体注入装置的，所以配置上会与此文章介绍的客户有所不同。您只需要提供您的测试电压和样品，我们来为您验证样品产生泄露电流的隔离电压和局部放电曲线，然后为您提供合适的测试系统配置即可，全程不需要客户为设备选型烦恼。

另外，就算您购买的是HT9464M-7.5kV低电压版本，也是可以使用惰性气体注入装置的，仅仅是测试过程中增加了气体注入的过程，但能提高测试机对实验室环境空气湿度的敏感度。
