HT-9464M 高压隔离电压测试仪和局部放电测试仪（旧型号 HT9464M ）

产品简介：

HT-9464M 是TORQUIL 公司推出的高压隔离电压测试和局部放电测试仪，和HT9464一样，9464M也能提供进行泄漏和局部放电测试所需的交流电压，用于设备绝缘边界的测试，这些设备的绝缘介电强度至关重要（例如，光耦合器、数字隔离器、光三端双向可控硅、电容耦合器、感应耦合器、霍尔效应电流传感器、固态继电器、脉冲变压器、常规继电器、短同轴电缆、电路板层间介电材料等）。测试仪配备安全联锁功能，使操作人员能够在设备的最大输出电压范围内安全使用。此产品已授权深圳EUTTEST在全球代理销售和报价服务。

此设备可以确保被测试的产品符合 IEC 60747-5-5 、 VDE 0884-10 / VDE 0884-11 和 UL1577  等国际标准要求，因为这个设备已通过 CE 认证，并符合以下标准：

产品型号说明：

本产品使用过以下型号，都是同一个产品，2026年开始，以下型号统一为HT-9464M。

• HT-9464 M
• HT-9464M
• HT 9464M
• HT 9464 M
• HT9464 M
• HT9464M

产品特点：

• 支持和分选机组成双工位或四工位，甚至八工位测试，轻松满足大型OEM工厂测试量要求
• 可改装和加装分选机进行自动化放置和拾取芯片测试
• 检测高达 7.5kVrms 的UL和VDE 规范的电阻和电容泄漏，可选配高达 10.00 kVac-RMS 及 13.00 kVac-RMS 选件。
• 被世界上大多数主要的大批量的光半导体器件制造商安装使用
• 触摸屏操作按键和命令输入和输出
• 全电脑化操作以应对工业4.0的挑战
• 自定义密码保护的操作员模式和工程师模式
• 客户主机可访问所有设置和测试结果数据
• 零测试仪/处理器占用空间。每平方米最高吞吐量
• 通过 3 块板组实现最佳可靠性指标 MTTR 和 MTBF，覆盖 95% 的系统电子设备。

另外，HT-9464M采用高压模块和分析模块分开设计的模式，高压包内的接线柱将连接到由EUTTEST为您的产品定制的适配器进行测试（手动版），可以极大的减少电磁干扰EMC对测试结果的影响。

高压模块和分析仪分开设计
避免模块EMC互扰；
避免环境EMC干扰；

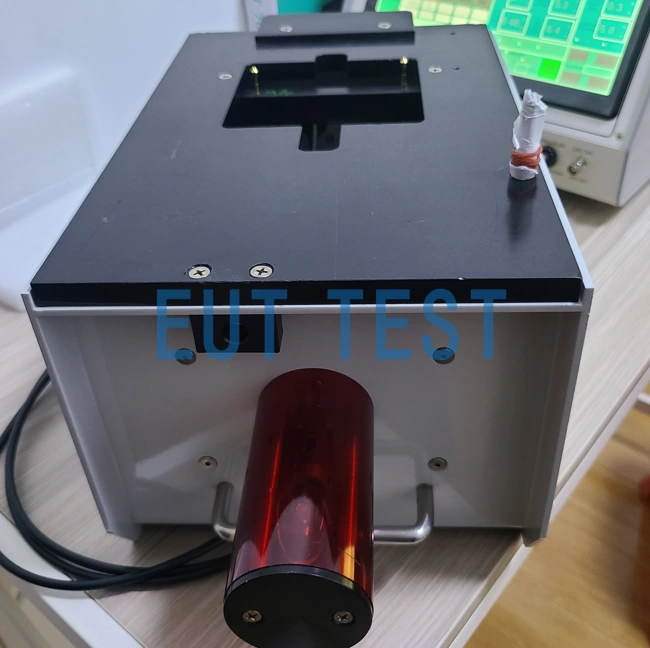

HT-9464M 高压包和分析仪分开设计

屏蔽设计强化EMI干扰

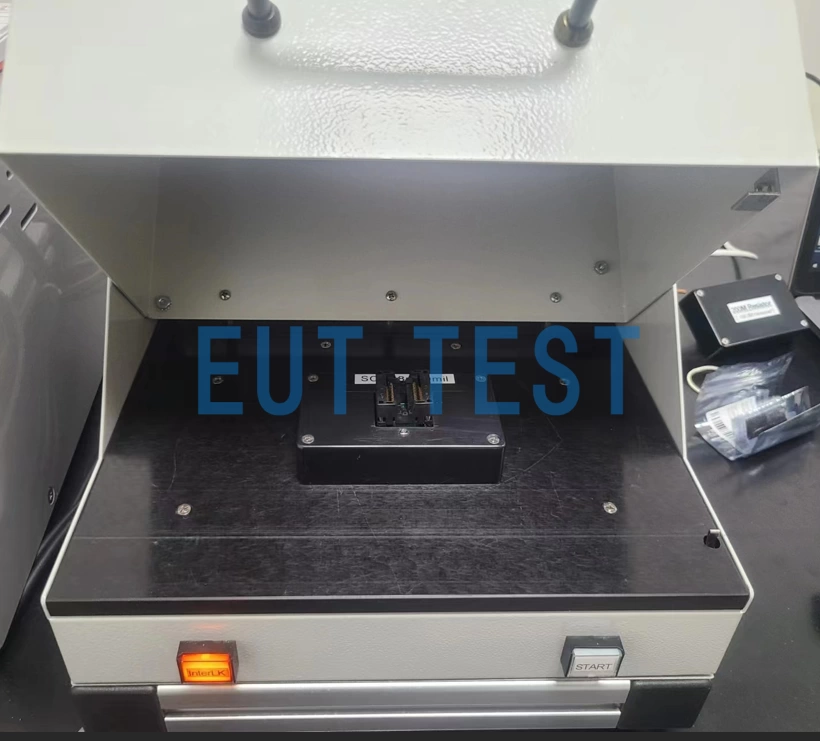

HT-9464M 测试箱外壳用金属屏蔽

关于EMI和EMC，请参考学习：EMC 传导干扰EMI和辐射干扰EMI的来源和区别

技术参数：

产品规格表：

参数如有变更以我司提供的最新的datasheet为准。

产品现场测试和安装培训：

EUTTEST为客户搭建隔离电压或局部放电测试系统后，都会提供上门安装培训的服务；根据您的数字隔离器或光耦芯片测试封装规格，我们还会为您提供测试夹具适配器定制服务。

不同测试工位配置图：

下方的图片是来自我司从客户现场的实拍照片，包括手动版、自动版、还有单工位、多工位的测试展示。

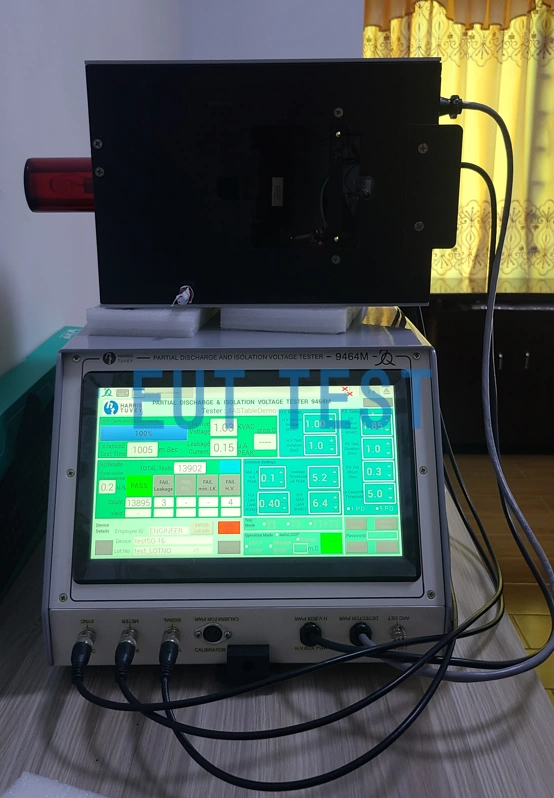

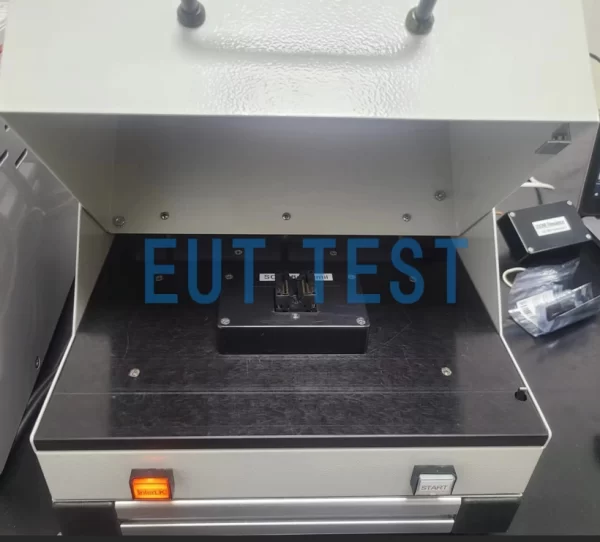

手动触控测试-单工位（手动版）

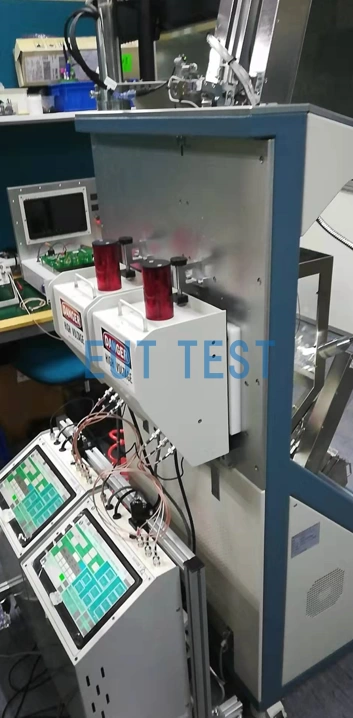

双工位测试（自动版）-配合分选机测试

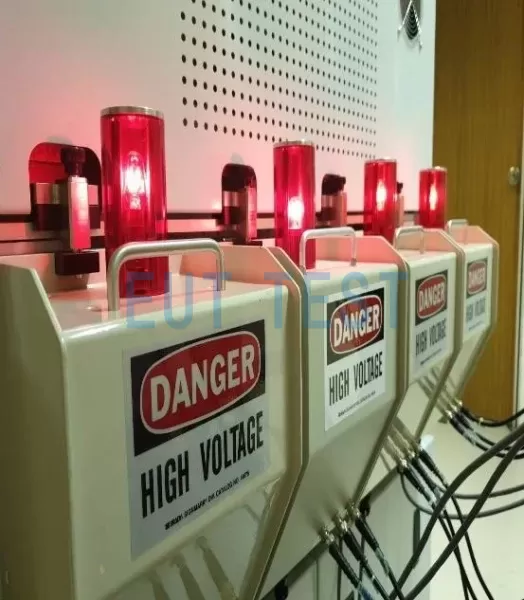

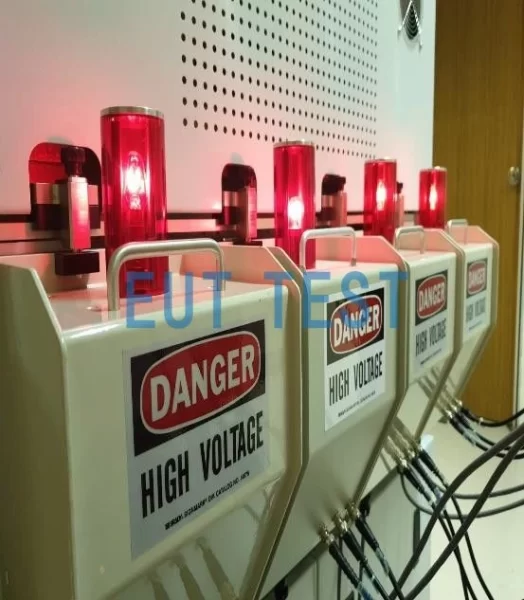

四工位测试照片

全自动测试软件截图：

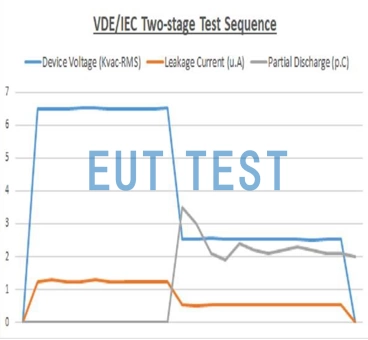

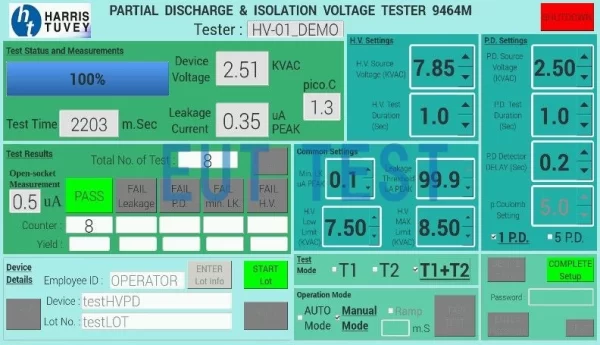

隔离电压和局部放电轮流测试

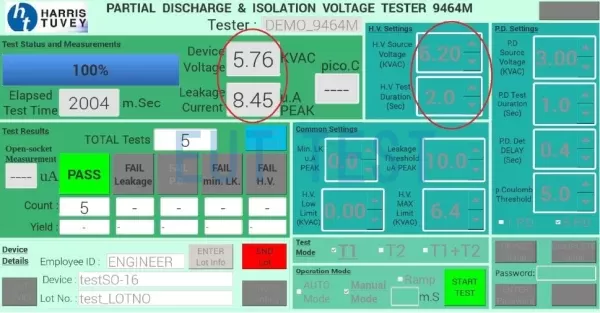

单独测试隔离电压

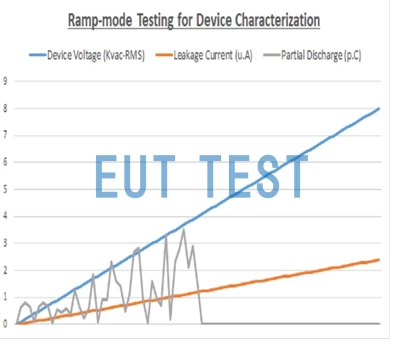

在Ramp-mode坡道模式的测试报告

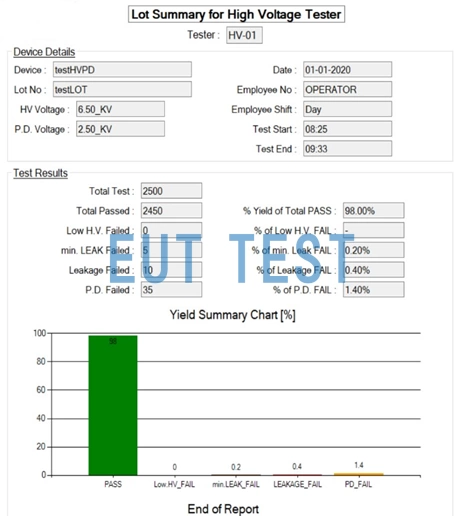

最终出具的word格式测试报告-批次摘要报告

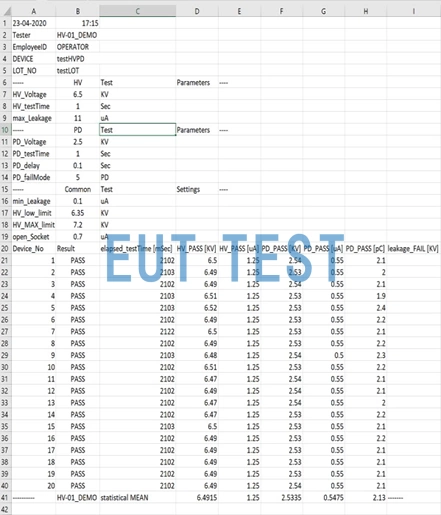

导出的详细测试数据 EXCEL版本

VDC/ IEC 测试程序流程图

测试服务：

EUTTEST与厂家合作，在2026年已推出数字隔离器代测试服务，我们可以在购买前为您提供免费一种封装的产品测试，提供完整测试报告；

另外，您也可以选择直接将全部芯片样品给我们测试，EUTTEST会为您提供测试服务报价。

欢迎提供数字隔离器或光耦芯片样品并联系我们销售人员获得以上两种服务。

参考学习资料：数字隔离器-高压隔离：安规，标准定义和测试方法

订货编号：EUTS0020
