Product Description





Dipoles 德国SCHWARZBECK
Dipoles 德国SCHWARZBECK



SCHWARZBECK的Dipoles 调谐半波偶极子天线型号:

包含以下产品型号:VHA 9103, UHA 9105, UHA 9125 C, UHA 9125 D, VHAP, VHAPA, CCA, UHAP, UHAPA, ILS Dipole, TETRA DIPOLE,详细技术参数见以下章节或联系EUTTEST获取。

一、Dipoles 调谐半波偶极子天线是什么?

Dipoles调谐半波偶极子天线是从射频技术开始后最重要的天线,Dipoles 用于NSA | ERP | EIRP测量偶极子天线参数及运用,半波偶极子的特性很早就可以用麦克斯韦方程和赫兹方程计算了,所以半波偶极子天线成为了源天线,理想(无损)半波偶极子天线具有各向同性增益2.15dBi,阻抗为73欧姆,方向图是圆形的H平面,在E平面中的“8字形”,其最大值垂直于偶极轴。半功率波束宽度(-3db)约为78°。实际偶极子的阻抗是根据其元件的厚度/长度比,典型值为60-70欧姆。工业用偶极子的频率范围为30MHz-4GHz。偶极子元件是可变长度(伸缩式)或固定长度,后者特别是在1GHz以上。

所以调谐半波偶极子天线最重要的应用是用于EMC测试试验场地评价(NSA,标准场地衰减)与ERP(有效辐射功率)、EIRP(有效各向同性辐射功率)的测试。

深圳EutTest提供SCHWARZBCK Dipoles各型号半波偶极子天线的代理销售|售后服务|技术培训|设备维修。以下各产品具体技术参数及报价请联系EUTTEST销售咨询。

二、schwarzbeck dipoles 调谐半波偶极子天线不同测试频率的产品型号

SCHWARZBECK dipoles 用于NSA | ERP | EIRP测量偶极子天线-调谐半波偶极子天线-30MHz-4GHz
SCHWARZBECK dipoles 用于NSA | ERP | EIRP测量偶极子天线-调谐半波偶极子天线-30MHz-4GHz

三、射频频谱划分

极低频 ELF (Extremely Low Frequency) : 3-30Hz

超低频 SLF (Super Low Frequency) : 30-300Hz

特低频 ULF (Ultra Low Frequency) : 300-3000Hz

甚低频 VLF (Very Low Frequency)  : 3-30KHz

低频 LF ( Low Frequency) :  30-300KHz

中频 MF (Medium Frequency)  : 300KHz-3MHz

高频 HF (High Frequency)  : 3-30MHz

甚高频 VHF (Very High Frequency)  : 30-300MHz

特高频 UHF (Ultra High Frequency)  : 300-3000MHz

超高频 SHF (Super High Frequency) :  3-30GHz

极高频 EHF (Extremely High Frequency)  : 30-300GHz

四、Dipoles各型号的技术参数:

VHA 9103

SHWARZBECK VHF半波偶极子天线

VHF Half-Wave Dipole with 2 sets of telescopic elements :30-300 MHz,含两对天线振子

VHA 9103
VHA 9103

UHA 9105

SHWARZBECK UHA半波偶极子天线

Tuneable UHF – Half – Wave Dipole:300 – 1000 MHz:w. telescopic elements

UHA 9105
UHA 9105

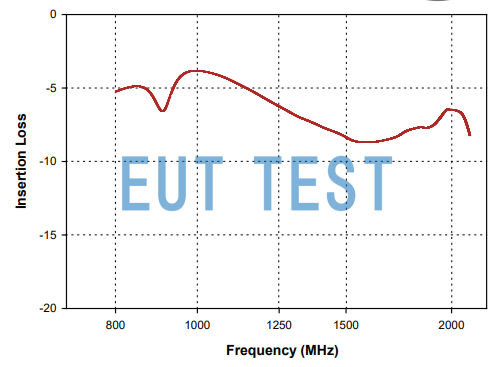

UHA 9125 C

SHWARZBECK  可调谐超高频UHF半波偶极子带EMI巴伦

Tuneable UHF – Half -Wave Dipole with EMI -Balun

0.75 – 2 GHz with 4 sets of elements

LE = 180, 140, 100, 80 mm

UHA 9125 C
UHA 9125 C

UHA 9125D

SHWARZBECK  可调谐超高频UHF半波偶极子带EMI巴伦

Tuneable UHF – Half – Wave Dipole with EMI – Balun

1.0 – 3 (4) GHz with 6 sets of elements

LE = 140, 114, 90, 72, 60, 48 mm

UHA 9125D
UHA 9125D

VHAP

SHWARZBECK  VHF甚高频精密偶极子天线

VHF Precision Dipole 30-300 MHz

2 sets of telescopic elements

(mostly required in pairs) CISPR 16-1-5

VHAP
VHAP

VHAPA

SHWARZBECK  VHAP精密偶极子校准适配器

Calibration adaptor for VHAP Precision Dipoles-校准适配器

CCA-运输箱

Carrying and storing case

for 2 x VHAP or 2 x UHAP

cases for other antennas also available.

CCA-运输箱
CCA-运输箱

UHAP

SHWARZBECK   超高频精密偶极子天线

UHF Precision Dipole

300-1000 MHz

(VHAP & UHAP mostly required in pairs)

CISPR 16-1-5

UHAP
UHAP

 ILS Dipole

SHWARZBECK  用于仪表着陆系统(ILS)场强测量的1:1巴伦线性极化半波偶极子

Linear polarized half-wave dipole with 1:1 balun and fixed element length for fieldstrength measurements at instrument landing systems (ILS).

Frequency range:频率范围

localizer: 108 – 118 MHz (LOC, LLC)

glideslope: 320 – 340 MHz (G/S)

Gain: 1.5 dBi

 ILS Dipole
ILS Dipole

TETRA DIPOLE

SHWARZBECK  用于TETRA(陆地集群无线电)网络测量的1:1巴仑线性极化半波偶极子

Linear polarized half-wave dipole with 1:1 balun and fixed element length for  measurements at TETRA (terrestrical trunked radio) networks.

Frequency range: 340 – 480 MHz

Gain: typ. 1.5 dBi

TETRA DIPOLE
TETRA DIPOLE
