低频磁场抗扰度测试系统

¥0.00

分类: 标签: 设备名称:

Product Description

MagTest System 低频磁场抗扰度测试系统符合标准RS101和 ISO11452-8

MagTest System低频磁场抗扰度测试系统简介:

MagTest System是由德国schwarzbeck生产并授权由深圳EUTTEST代理销售的低频抗扰度测试系统,低频磁场抗扰度测试可根据 MIL-STD-461E (RS101)、MIL461F、ISO 11452-8、EN 55103-1/2、EN 61000-4-8、SAE J1113-22 和其他军事或民用标准生成磁场并执行有关磁场抗扰度的测试。大多数汽车制造商已经取消自己的标准,其中包括:Peugeot Citroen B217110, Renault 36-00-808, Ford ES-XW7T-1A278-AC和许多其他。另一个应用是磁环天线或传感器的校准。

MagTest System低频磁场抗扰度测试系统符合标准:

  • Mercedes-Benz MBN10284-2,2008-03;
  • VW(special EuTs) TL82566:2006-11
  • VW TL 82566:2006-11
  • Ford ES-XW7T-1A278-AC
  • Ford EMC-CS-2009.1
  • PSA B21 7110 EQ/IR 02
  • Renault 36-00-808/–M
  • Fiat STD No. 7-Z0450
  • ISO 11452-8(手持天线法和霍姆赫兹线圈法)
  • MIL-STD 461 E/F/G RS 101

MagTest System低频磁场抗扰度测试系统的系统组成

EUTTEST提供的低频磁场抗扰度测试系统MagTest System包含以下主要设备及电缆:,详细配置清单联系我们获得更多信息。

  • 1、信号发生器
  • 2、功率放大器
  • 3、分流器
  • 4、辐射环路或一对 Helmholtz 线圈等场生成设备
  • 5、 在某些情况下采用监视磁场探头,闭环法监测环路磁场大小
  • 6、RMS-Voltmeter有效值电压表
功率放大器LFPA 9733
分流器SHUNT
电流探头CP 9610
辐射环FESP 5132
霍姆赫兹环
匹配网络NFCN 9734
监视环
RMS有效值电压表34400序列
低频信号源33500序列
RS 101测试
RS 101测试

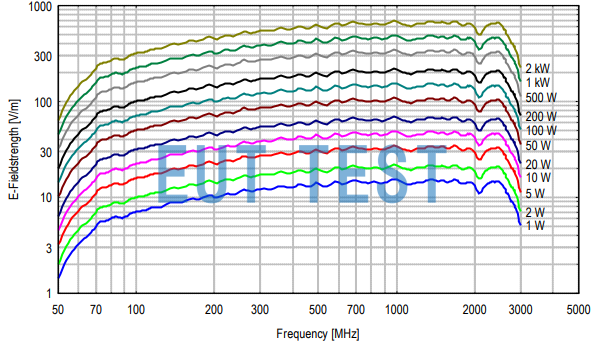

MagTest System配合HHS 5210产生的最大场强
MagTest System配合HHS 5210产生的最大场强



MagTest System配合HHS 5212产生的最大场强
MagTest System配合HHS 5212产生的最大场强



MagTest System配合HHS 5201-98产生的最大场强
MagTest System配合HHS 5201-98产生的最大场强



MagTest System配合HHS 5213-50产生的最大场强
MagTest System配合HHS 5213-50产生的最大场强
