DTEM 双腔TEM室 材料屏蔽效能测试 1MHz-1GHz

¥0.00

分类: 标签: 设备名称:

Product Description

DTEM 双腔TEM室 材料屏蔽效能测试 1MHz-1GHz

DTEM 双腔TEM实验室是由意大利TESEO制造并由深圳EUTTEST代理销售的产品,DTEM的全称是:Dual TEM cell,DTEM由两个TEM上下组装而成,特别适合进行软性薄屏蔽材料的屏蔽效能测试,被测样品将被放置于两个TEM实验室中间进行测试。

DTEM原理:

每个TEM单元由矩形同轴传输线(RCTL)组成,RTCL与外部的两个同轴端口连接,中心内导体由锡金属隔膜组成并由两个介电材料支撑固定。TEM室内的场是均匀的,因此可以近视模拟开发空间(远场)的平面波。在两个TEM之间安装屏蔽材料样品后,源TEM和第二个TEM之间的耦合减少,这种减少的量就是被测样品的屏蔽效能。

DTEM技术参数:

型号DTEM

Dual TEM cell

产地意大利 TESEO
代理商深圳EUTTEST
可用频率范围标称:20MHz-1GHz

可用:1MHz-1GHz

动态范围60 dB @ 1 GHz,

40 dB @ 20 MHz

15 dB @ 1 MHz(低频恶化)

尺寸400 x 220 x 260 mm (L x W x H)
重量15kg
可选DTEM: Dual TEM cell 双腔TEM室

HJ :Hybrid Junction (OPTION) 混合接头

MDSC: Set of two matched double-shielded BNC-BNC coaxial cables (OPTION) 双屏蔽同轴线

DSC: Double shielded BNC coaxial cable (OPTION)双屏蔽BNC同轴线

PT2: Set of two 50-Ohm resistive loads (OPTION) 50Ω负载

DTEM屏蔽效能计算公式:

SE=10 LOG(A/B)

A为未放入样品测到的电平。

B为放入样品后测到的电平。

测试分为两个部分:

  1. 通径下的信号电平校准
  2. 放入样品后的信号电平测量

DTEM原理图

DTEM原理图
DTEM原理图

DTEM原理图中显示了DTEM双TEM室结构,另外还需要配置50Ω终端负载、频谱仪、信号源,信号源和频谱仪的动态范围应该大于被测材料的屏蔽效能。

DTEM 动态范围:

此DTEM产品可达60 dB@ 1 GHz, 40 dB @20 MHz

DTEM动态范围实测图
DTEM动态范围实测图



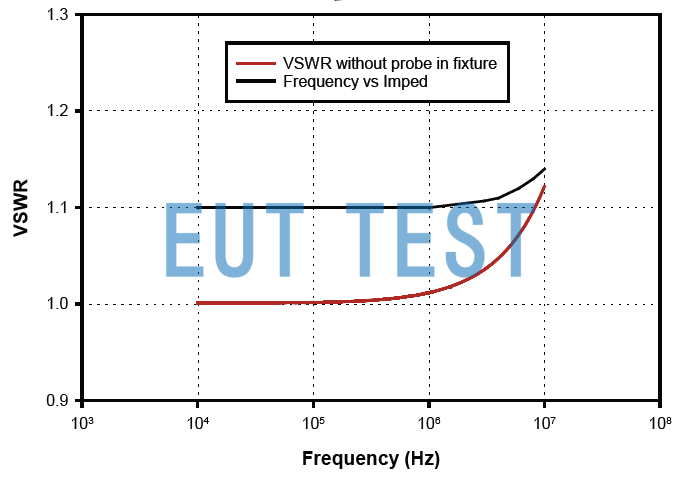

DTEM驻波比 理论图
DTEM驻波比 理论图
