标准简介：

GB/T 17799.2-2023 是一个电磁兼容EMC测试标准，且适用于工业环境中工作的电子产品EMC抗扰度测试要求规范。下面就来详细了解下GB/T 17799.2-2023 测试项目、标准介绍、适用测试产品等相关信息。我们还提供了相关的EMC测试仪器链接可供参考使用。

标准名称：

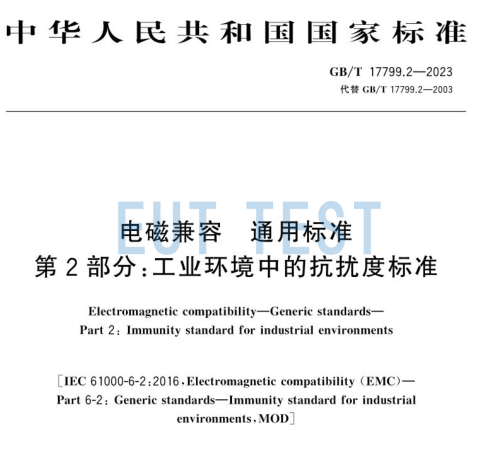

GB/T 17799.2-2023 电磁兼容 通用标准 第2部分：工业环境中的抗扰度标准

引用于：IEC61000-4-6：2016标准。

GB/T 17799.2-2023 适用于哪些工业产品：

GB/T 17799.2-2023的开标目的在于为工业场所中使用以及直接连接到直流配电网或使用电池并在工业场所中使用且还没有专用的产品或产品类抗扰度标准的电气和电子设备规定其对连续和瞬态、传导和辐射骚扰以及静电放电相关的抗扰度试验要求。

  • 本文件的电磁兼容(EMC)抗扰度要求适用于在工业场所中使用的下述电气和电子设备,覆盖0Hz~400GHz频率范围。在没有规定抗扰度要求的频率处不需要进行试验。
  • 如果没有相关专用的产品或产品类EMC抗扰度标准,则本通用EMC抗扰度标准适用。
  • 本文件适用于在工业场所(定义见3.7)中运行的电气和电子设备,包括室内和室外场所本文件还适用于直接连接到直流(DC)配电网络或使用电池供电、且在工业场所中使用的设备。
  • 本文件为适用范围内的设备规定了连续和瞬态,传导和辐射骚扰以及静电放电相关的抗扰度试验要求

工业设备的端口定义：

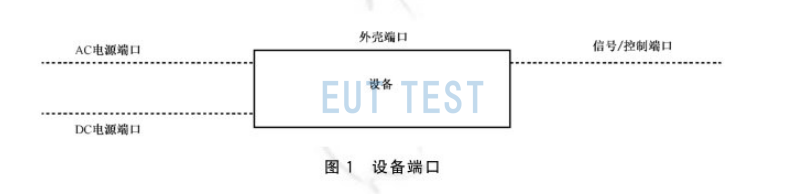

GB/T 17799.2-2023 定义了多种设备端口，包括AC电源端口、DC电源端口、信号端口、控制端口、外壳端口。

GB/T 17799.2-2023 定义了多种设备端口

GB/T 17799.2-2023 定义了多种设备端口

GB/T 17799.2-2023的EMS测试项目：

GB/T 17799.2-2023 对每种设备端口都定义了不同的EMC抗扰度测试要求，详情见下方所示试验规范测试电平和相关参考标准内容：

工业设备的外壳端口抗扰度测试项目：

“提醒：左右滑动表格”
序号
EMS测试项目
测试电平
引用标准
备注
性能判定等级
以下项目均由EUT TEST 提供测试仪器和相关附件
1.1
工频磁场测试仪器
50 Hz，30 A/m
IEC61000-4-8
仅适用于包含有对磁场敏感的产品
A
1.2
射频电磁场测试仪器，调幅
80-1000 MHz
10 V/m
80% AM调制（1kHz）
IEC61000-4-3
无调制的有效值
A
1.3
射频电磁场测试仪器，调幅
1.4-6 GHz
3 V/m
80% AM调制（1kHz）
IEC61000-4-3
无调制的有效值
A
1.4
静电放电测试仪器
静电测试桌
接触放电：±4kV
空气放电：±8kV
IEC61000-4-2
B
“提醒：左右滑动表格”

工业设备信号/控制端口的抗扰度测试项目：

“提醒：左右滑动表格”
序号
EMS测试项目
测试电平
引用标准
备注
性能判定等级
以下项目均由EUT TEST 提供测试仪器和相关附件
2.1
射频共模抗扰度测试仪器
0.15-80 MHz
10V
80%AM调制
IEC61000-4-6
无调制的有效值
A
2.2
浪涌抗扰度测试仪器
线-地
1.2/50μS（8/20μS）
±1 kV
IEC61000-4-5
B
2.3
电快速瞬变脉冲群抗扰度测试要求
±1kV
5/50 ns
5/100kHz
IEC61000-4-4
使用容性耦合夹
B
“提醒：左右滑动表格”

工业设备DC直流电源输入输出端口的抗扰度测试项目：

“提醒：左右滑动表格”
序号
EMS测试项目
测试电平
引用标准
备注
性能判定等级
以下项目均由EUT TEST 提供测试仪器和相关附件
3.1
射频共模抗扰度测试仪器
0.15-80 MHz
10V
80%AM调制
IEC61000-4-6
无调制的有效值
A
3.2
浪涌抗扰度测试仪器
线-地
线-线
1.2/50μS（8/20μS）
±1 kV
±0.5 kV
IEC61000-4-5
B
3.3
电快速瞬变脉冲群抗扰度测试要求
±1kV
5/50 ns
5/100kHz
IEC61000-4-4
B
“提醒：左右滑动表格”

工业设备AC交流电源输入输出端口的抗扰度测试项目：

“提醒：左右滑动表格”
序号
EMS测试项目
测试电平
引用标准
备注
性能判定等级
以下项目均由EUT TEST 提供测试仪器和相关附件
4.1
射频共模抗扰度测试仪器
0.15-80 MHz
10V
80%AM调制
IEC61000-4-6
无调制的有效值
A
4.2
组合波抗扰度测试设备
电压暂降抗扰度测试仪器
0%, 1个周期
40%（10个周期）-70%（25个周期）
IEC61000-4-11
IEC61000-4-34
电压在过零处变动
B
C
4.3
电压中断测试仪器
0%，250个周期
IEC61000-4-11
IEC61000-4-34
电压在过零处变动
C
4.4
浪涌抗扰度测试仪器
线-地
线-线
1.2/50μS（8/20μS）
±2 kV
±1 kV
IEC61000-4-5
B
4.5
电快速瞬变脉冲群抗扰度测试要求
±2kV
5/50 ns
5/100kHz
IEC61000-4-4
B
“提醒：左右滑动表格”

未来或特定的工业产品需要考虑测试的抗扰度实验和实验等级：

“提醒：左右滑动表格”
测试项目名称
引用标准
引用标准中的实验等级
振铃波测试
IEC61000-4-12
3
谐波
谐间波
IEC61000-4-13
3
低于150kHz共模传导抗扰度
IEC61000-4-16
3
慢速阻尼振荡波
IEC61000-4-18
3
低于150kHz差模传导骚扰
IEC61000-4-19
4
DC电源端口的电压暂降、中断和电压变化测试
IEC61000-4-29
2
宽带骚扰测试
IEC61000-4-31
待定
“提醒：左右滑动表格”

和 GB/T 17799.2-2023 相关的测试标准：

  • 居住、商业和轻工业环境中的抗扰度 GB/T17799.1
  • 第2部分:工业环境中的抗扰度标准 GB/T17799.2
  • 居住、商业和轻工业环境中的发射 GB17799.3
  • 第4部分:工业环境中的发射 GB17799.4
  • 室内设备高空电磁脉冲(HEMP)抗扰度 GB/T17799.5
  • 发电厂和变电站环境中的抗扰度 GB/Z17799.6
  • 第7部分:工业场所中用于执行安全相关系统功能(功能安全)设备的抗扰度要求 GB/T 17799.7
