一、FCC简介

本文主要列出所有BCI闭环法和开环法电流探头的型号清单，产品报价请联系EUTTEST咨询，

EUTTEST是美国FCC的授权代理供应商。

FCC是美国Fischer Custom Communications，Inc.的简称，美国FCC主要生产DC-6GHz的射频电流探头，FCC电流探头是由美国FCC生产并授权国内深圳EUTTEST代理销售的产品，用于CE传导发射和BCI电流注入和电流监视测试。请不要跟美国FCC标准委员会混淆，这是两个不同的组织。美国FCC生产电流注入和监视探头、IC测试用的TEM cell、耦合去耦网络CDN、符合CISPR22/32的ISN、单相和三相LISN等设备。

电流探头是什么？

电流探头也叫电流注入钳，是电磁兼容测量和测试中使用的电流探针。电流探头原理是根据法拉第定律和伦茨定律理论基础研发而成。

电流探头一般用于BCI汽车电子大电流注入闭环法和开环法测试。

美国FCC有两种类型的电流探头和注入钳，包括：

- - 二、BCI大电流-注入电流探头：为线缆注入干扰
  - 校准夹具-注入探头
  - ————————————————————————————————
  - 三、EMI-监视电流探头：测量线缆上的干扰
  - 校准夹具-监视探头

二者都是简单地夹在被测电缆上，就可以注入高频电流干扰信号或者测试EUT待测物上的高频电流干扰。

二、美国FCC-BCI大电流注入探头

2.1、电流注入探头设备清单及技术参数CURRENT INJECTION PROBES

FCC电流注入探头符合以下标准：DO-160 E/F/G ：机载设备环境条件与测试规程、

IEC 61000-4-6：射频场感应的传导骚扰抗扰度试验、

MIL-STD 461 / GJB151B /GJB151A,GJB152B：军品电磁兼容、

ISO11452-4 ：汽车电子BCI大电流注入开路/闭环测试。

使用CTRL+F搜索您需要的型号，并将它们提供给我们即可获得报价信息。
点击型号可以查看详细产品技术参数。未链接型号请联系EUTTEST获取。

产品型号 Product model	可用频率 Usable Frequency	额定功率 RATED WATTS (CW)	插入损耗-典型值 High EFFICIENCY BANDPASS INSERTION LOSS/FREQ	内环直径 INNER DIAMETER（mm）	外环直径 Outer DIAMETER（mm）	高度 Height mm	校准夹具 Calibration Fixture
F-170701-1008-1	10MHz – 400MHz	1000	<8dB / 10MHz – 400MHz	40	127	70	FCC-BCICF-1
F-170501-1008-1	10MHz – 400MHz	2500	<7dB / 10MHz – 400MHz	40	127	134	F-170421-1008-1
F-161012-1008-1	10kHz – 10MHz	2500	<7dB / 200kHz – 10MHz	54 x 108	203 x 305	241	F-161012-1008-2
F-080915-1008-1	3GHz – 4GHz	100	<8dB / 3.2GHz – 3.9GHz	32	53	10	F-080915-1008-2
F-120501-1008-1	1kHz – 10MHz	1000	<9dB / 500kHz – 10MHz	40 x 91	152 x 286	191	F-120501-1008-2
F-120-7B	10kHz – 400MHz	125	<10dB / 1MHz – 400MHz	65	142	54	FCC-BCICF-3
F-080409-1008-1	2.0 GHz – 3GHz	100	<9dB / 2GHz – 3.0GHz	32	71	19	F-080409-1008-2
F-120-8F	10kHz – 400MHz	250	<5dB / 500kHz – 200MHz	40	127	134	*, F-170421-1008-1, FCC-BCICF-4
F-150-2	800MHz – 2.1GHz	250	<9dB / 800MHz – 2.1 GHz	40	98	38	FCC-BCICF-150-2
F-140-HV	100kHz – 400MHz	5kV Peak Pulse	<7dB / 2MHz – 300MHz	40	127	70	FCC-BCICF-1-HV
F-080728-1008-1	500MHz – 1GHz	250	<7dB/500MHz – 800MHz	65	142	54	F-080728-1008-2
F-150-1	2.3GHz – 7.0GHz	100	<9dB/2.3GHz – 7GHz	12	33	13	FCC-BCICF-150-1
F-070601-1008-1	400MHz – 1GHz	250	<7dB/450MHz – 1GHz	40	127	70	F-070601-1008-2
F-150	800MHz – 2.1GHz	250	<7dB/950MHz – 2.0GHz	32	98	38	FCC-BCICF-150
F-130A-1	1MHz – 400MHz	100	<7dB/3MHz – 350MHz	40	127	70	FCC-BCICF-1
F-130-3	1MHz – 400MHz	100	<7dB/3MHz – 200MHz	65	142	54	FCC-BCICF-3
F-140	1MHz – 1GHz	100		40	127	70	FCC-BCICF-2
F-120-9A	10kHz – 230MHz	125	<8dB/150kHz – 100MHz	40	127	134	FCC-BCICF-6-150
F-120-6A	10kHz – 400MHz	100	<7dB/700kHz – 200MHz	40	127	70	FCC-BCICF-1
F-120-9	10kHz – 230MHz	100	<11dB/150kHz – 230MHz	40	127	70	FCC-BCICF-1
F-120-8	10kHz – 400MHz	200	<7dB/800kHz – 300MHz	40	127	134	*, F-170421-1008-1, FCC-BCICF-4
F-120-5	10kHz – 100MHz	100	<10dB/500kHz – 1MHz	65	142	53	FCC-BCICF-3
F-191011-1008-1	10kHz – 500MHz	200	<10dB/150kHz – 500MHz	50	137	70	F-191011-1008-2
F-180101-1008-1	10kHz – 400MHz	125	<10dB/10kHz – 400MHz	40	127	70	FCC-BCICF-1

*:根据测试标准选择，联系我们获得更多信息

2021新产品：注入探头F-191011-1008-1，配合电流监视探头 F-180419-1005-1。

2.2、Bulk Current Injection Probe Fixtures ： BCI电流注入探头计量校准夹具购买型号

FCC电流注入探头及电流监视探头校准夹具符合以下标准要求，且可直接提供探头和校准夹具给计量院进行年度计量服务。详情联系EUTTEST咨询。

DO-160 C,D,E,F,G、MIL-STD 461 C,D,E,F、J-1113-4、ISO11452-4；

校准夹具型号	可以匹配的电流注入探头型号
F-040128-1008-2A	F-040128-1008-1A
F-070601-1008-2	F-070601-1008-1
F-080409-1008-2	F-080409-1008-1
F-080728-1008-2	F-080728-1008-1
F-080915-1008-2	F-080915-1008-1
F-120501-1008-2	F-120501-1008-1
F-161012-1008-2	F-161012-1008-1
F-170421-1008-1	F-120-8, F-120-8F, F-170501-1008-1
FCC-BCICF-1	F-120-1, F-120-2, F-120-3, F-120-3B, F-120-6A, F-120-9, F-120-9B, F-130-1, F-130A, F-130A-1
FCC-BCICF-1-HV	F-140-HV
FCC-BCICF-150	F-150
FCC-BCICF-150-1	F-150-1
FCC-BCICF-150-2	F-150-2
FCC-BCICF-2	F-140A-1
FCC-BCICF-2-1	F-070601-1008-1
FCC-BCICF-3	F-120-5, F-130-3
FCC-BCICF-4	F-120-3A, F-120-3A-1, F-120-8, F-120-8F, F-120-8G, F-120-9A, F-130-2
FCC-BCICF-4-HV	F-120-8-HV
FCC-BCICF-6-150	F-120-9A

三、美国FCC-EMI监视电流探头Current Monitor Probes：

3.1、电流监视探头设备清单及技术参数 Monitor Probes：

FCC电流监视探头符合以下标准，电流监视探头只能测量小信号，请勿用于大信号测试！

电流监视探头适用于以下标准：CISPR 22/32、CISPR 25 电流法CE测试传到发射、DO-160 C,D,E,F、IEC 61000-4-6、MIL-STD 461 C,D,E,F、J-1113-2、J-1113-4、ISO11452-4 大电流注入监视探头，BCI闭环法测试需要、1752-2。

使用CTRL+F搜索您需要的型号，并将它们提供给我们即可获得报价信息。
点击型号可以查看详细产品技术参数。未链接型号请联系EUTTEST获取。

型号 PRODUCT	可用频率 Frequency	A 内环直径	B 外环直径	C 高度 (mm)	ZTΩ	DBΩ	连接器 Connector	最大电流 <400Hz	RF (CW)	脉冲峰值	校准夹具
F-10	10Hz -2MHz	32	94	64	0.25	-12	N	350	100	100	FCC-MPCF-1-32/94/64
F-10-1	10Hz -2MHz	32	94	64	0.03	-30	N	50	25	500	FCC-MPCF-1-32/94/64
F-10A	10Hz – 2MHz	67	142	53	0.25	-12	N	350	100	100	FCC-MPCF-1-32/94/64
F-10A-1	10Hz – 2MHz	67	142	53	0.03	-30	N	50	25	500	FCC-MPCF-1-32/94/64
F-12	10Hz – 3MHz	32	94	64	0.32	-10	N	350	100	100	NULL
F-14	10 Hz – 500 kHz	32	94	64	0.12	-18	N	400	50	500	FCC-MPCF-1-32/94/64
F-14-1	10 Hz – 500 kHz	32	94	64	0.02	-33	N	400	25	500	FCC-MPCF-1-32/94/65
F-14-C	10 Hz – 2 MHz	32	98	38	0.03	-30	N	50	10	100	FCC-MPCF-2-32-40/98/38
F-14A	10 Hz – 500 kHz	67	142	53	0.12	-18.5	N	400	50	500	FCC-MPCF-2-67/142/53
F-14A-1	10 Hz – 500 kHz	67	142	53	0.03	-30.5	N	400	25	500	FCC-MPCF-2-67/142/54
F-16	10 Hz – 70 MHz	32	94	64	4	12	N	400	50	300	FCC-MPCF-1-32/94/64
F-16-1	10 Hz – 70 MHz	32	94	64	0.5	-6	N	400	3	300	FCC-MPCF-1-32/94/64
F-16A	10 Hz – 70 MHz	67	142	53	4	12	N	50	50	300	FCC-MPCF-2-67/142/53
F-16A-1	10 Hz – 70 MHz	67	142	53	0.5	-6	N	400	3	300	FCC-MPCF-2-67/142/53
F-16M	100 Hz – 50 MHz	32	98	38	0.5	-6	N	400	2	50	FCC-MPCF-2-67/142/54
F-170302-1005-1	10Hz – 50MHz	40	80	19	0	-60	N	20	2	2000	FCC-MPCF-3-32-40/71/19
F-170308-1005-1	10Hz – 50MHz	67	142	53	0.7	-3	N	50	2	100	FCC-MPCF-2/67/142/53
F-170317-1005-1	100kHz – 300MHz	305	394	51	3.5	11	N	1000	2	100	FCC-MPCF-1-127/197/41
F-170329-1005-1	10kHz – 30MHz	67	142	53	1.4	3	N	1000	2	100	FCC-MPCF-2/67/142/53
F-170705-1005-1	100kHz – 30MHz	67	142	53	2	6	N	750	2	100	FCC-MPCF-2/67/142/53
F-170710-1005-1	10kHz – 400MHz	32	71	19	0.35	-9	N	50	2	100	FCC-MPCF-3-32/71/19
F-170804-1005-1	10kHz – 400MHz	65	104	19	5	14	N	150	2	100	FCC-MPCF-2-67/142/53
F-180419-1005-1	10kHz – 500MHz	**	**	**	**	**	**	**	**	**	F-191011-1008-2
F-180907-1005-1	10kHz – 108MHz	127	197	41	5.6	15	N	500	100	100	FCC-MPCF-1-127/197/41
F-180907-1005-2	10kHz – 108MHz	127	197	41	1	Ø	N	500	10	10	FCC-MPCF-1-127/197/41
F-180907-1005-3	10Hz – 1MHz	127	147	41	0.1	-20	N	1000	10	100	FCC-MPCF-1-127/197/41

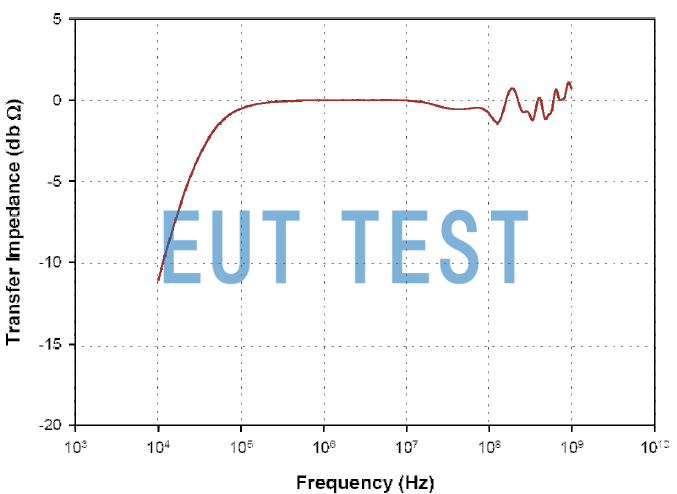

F-200925-1005-1	10kHz – 1GHz	32	71	19	—	—	N	100	3	/	/
F-2000-12mm	10MHz – 3GHz	13	37	13	16	24	SMA	100	10	50	FCC-MPCF-2K Rev B
F-2000-32mm-1	10MHz – 2.1GHz	32	71	19	18	22	N	350	3	100	F-050315-1005-1
F-2000-32mm-2	10MHz – 3GHz	32	71	19	18	22	N	350	3	100	F-050315-1005-2
F-2000-40mm-1	10MHz – 2.1GHz	40	80	19	18	25	N	350	2	100	FCC-MPCF-F-2000-40mm
F-33-1	10 kHz – 250 MHz	32	71	19	6.3	16	BNC*	100	10	50	FCC-MPCF-3-32/71/19
F-33-2	1 kHz – 250 MHz	32	71	19	1	Ø	BNC*	100	2	50	FCC-MPCF-3-32/71/19
F-33-3	1 kHz – 200 MHz	32	71	19	4	12	BNC*	100	10	50	FCC-MPCF-3-32/71/19
F-33-5	10 kHz – 140 MHz	20	51	13	1.3	2.3	SMA	25	10	50	FCC-MPCF-3-32/71/19
F-33-6	1 kHz – 200 MHz	3	19	19	0.8	-2	SMA	5	1	10	FCC-MPCF-3-32/71/19
F-35	100 Hz – 100 MHz	32	98	38	1	0	N	200	3	100	FCC-MPCF-2-32-40/98/38
F-35A	100 Hz – 100 MHz	32	98	38	1	0	N	200	3	100	FCC-MPCF-2-32-40/98/38
F-35-1	10 kHz – 100 MHz	32	98	38	0.15	-16.5	N	100	6	500	FCC-MPCF-2-32-40/98/38
F-35A-L	100Hz – 100MHz	32	98	38	1	Ø	N	200	3	100	FCC-MPCF-2-32-40/98/38
F-37-2 Clip-On	100kHz – 1GHz	12	81	19	1	Ø	SMA	100	3	100	FCC-MPCF-37-2
F-38-1 Clip-On	10kHz – 200MHz	5	54	10	2.8	9	SMA	20	1	10	FCC-MPCF-F-38
F-38-2 Clip-On	1kHz – 200MHz	5	54	10	1	Ø	SMA	20	1	10	FCC-MPCF-F-38
F-38-4 Clip-On	1MHz – 1GHz	5	54	10	5.6	15	SMA	20	1	10	FCC-MPCF-F-38
F-39-1	10 kHz – 200 MHz	18	85	6	2.8	9	SMA	20	1	10	FCC-MPCF-39
F-39-2	1 kHz – 200 MHz	18	85	6	1	Ø	SMA	20	1	10	FCC-MPCF-39
F-39-4	1 MHz – 1 GHz	18	85	6	5.6	15	SMA	20	1	10	FCC-MPCF-39
F-40	10 Hz – 50 MHz	67	153	102	0.1	-20	N	350	100	200	FCC-MPCF-2-32-40/98/38
F-40-5	10 Hz – 50 MHz	67	153	102	0.1	-20	N	1000	100	5000	FCC-MPCF-2-67/142/53
F-42	1kHz – 100MHz	32	98	38	6	15.5	N	350	50	100	FCC-MPCF-2-32-40/98/38
F-42A	1kHz – 100MHz	32	71	19	4	12	N	50	2	100	FCC-MPCF-3-32/71/19
F-50	100 kHz – 500 MHz	32	71	19	9	19	BNC*	300	20	50	FCC-MPCF-3-32/71/19
F-51	10 kHz – 500 MHz	32	98	38	10	20	N	350	50	100	FCC-MPCF-3-32/71/19
F-52	10 kHz – 500 MHz	40	117	38	10	20	N	350	50	100	FCC-MPCF-3-32-40/71/19
F-55	10 kHz – 500 MHz	32	98	38	1	0	N	350	3	100	FCC-MPCF-3-32/71/19
F-52B	10kHz – 400MHz	40	80	19	4.5	13	N	200	2	100	FCC-MPCF-3-32-40/71/19
F-55A	1 kHz – 500 MHz	32	71	19	0.1	-20	N	350	10	100	FCC-MPCF-3-32/71/19
F-57	1kHz – 500MHz	40	98	38	1	Ø	N	200	2	100	FCC-MPCF-2-32-40/98/38
F-61	1MHz-1GHz	32	71	19	16	24	BNC*	200	20	50	FCC-MPCF-2/19/58/26
F-62	10MHz-1GHz	32	71	19	13	22	BNC*	200	20	50	FCC-MPCF-3-32/71/19
F-65	100 kHz – 1 GHz	32	71	19	1	Ø	N	350	3	100	FCC-MPCF-3-32/71/19
F-65A	10 kHz – 1 GHz	32	71	19	0.1	-20	N	350	10	100	FCC-MPCF-3-32/71/19
F-75B	1kHz – 500MHz	70	125	38	1	Ø	N	250	2	100	FCC-MPCF-2/70/125/38
F-70	1 kHz – 100 MHz	70	125	38	1	0	N	350	3	100	FCC-MPCF-2-70/125/38
F-71	10 kHz – 500 MHz	70	125	38	8	18	N	200	25	50	FCC-MPCF-2-70/125/38
F-72	100 Hz- 100 MHz	67	142	53	5	14	N	350	100	100	FCC-MPCF-2-67/142/53
F-72-1	100 Hz- 100 MHz	67	142	53	0.15	-16	N	150	12	500	FCC-MPCF-2-67/142/53
F-72-2	100 Hz- 100 MHz	67	142	53	0.01	-46	N	70	60	5,000	FCC-MPCF-2-67/142/53
F-72-7	10Hz-200MHz	67	142	53	0.01	-44	N	200	60	5,000	FCC-MPCF-2-67/142/54
F-73	10 Hz- 30 MHz	67	142	53	2	6	N	350	200	200
F-75	10 kHz – 500 MHz	70	125	38	1	0	N	350	3	100	FCC-MPCF-2-70/125/38
F-80	1 kHz – 100 MHz	127	197	41	5	14	N	350	100	100	FCC-MPCF-1-127/197/41
F-80-1	1 kHz – 100 MHz	127	197	41	1	0	N	350	2	100	FCC-MPCF-1-127/197/41
F-81	100 Hz- 10 MHz	127	197	41	1	0	N	350	100	100	FCC-MPCF-1-127/197/41
F-2000	10 MHz – 3 GHz	13	37	17	16	24	SMA	100	10	50	FCC-MPCF-36 Rev B

2021新产品：F-180419-1005-1

不段更新停产型号：F-52 | F-61

3.2、BCI闭环法电流监视探头校准夹具

校准夹具型号	可匹配的电流监视探头型号
F-080902-1005-2	F-72-8
FCC-MPCF-1-127/197/41	F-80, F-80-1, F-81
FCC-MPCF-1-32/94/64	F-10, F-10-1, F-12, F-14, F-14-1, F-16, F-16-1
FCC-MPCF-2-32-40/71/19	F-171221-1005-1, F-33-1, F-33-1-40mm, F-33-2, F-52B
FCC-MPCF-2-32-40/98/38	F-14C, F-16B, F-16M, F-35, F-35-1, F-35A-L, F-40, F-42, F-51, F-52, F-57
FCC-MPCF-2-67/142/53	F-10A, F-10A-1, F-14A, F-14A-1, F-16A, F-16A-1, F-170804-1005-1, F-40-5, F-72, F-72-1, F-72-2, F-72-7, F-73
FCC-MPCF-2-70/125/38	F-70, F-71, F-75
FCC-MPCF-2K	F-2000
FCC-MPCF-2K Rev B	F-2000-12mm
FCC-MPCF-3-32-40/71/19	F-33-1-40mm, F-51A, F-51B, F-52B, F-61-40mm
FCC-MPCF-3-32/71/19	F-2000-32mm-1, F-2000-32mm-2, F-33-1, F-33-2, F-33-3, F-33-4, F-42A, F-50, F-51A, F-55, F-55A, F-60, F-61, F-62, F-62A, F-65, F-65A
FCC-MPCF-33-5	F-33-5
FCC-MPCF-36 Rev B	F-36-1 Clip-On, F-36-2 Clip-On, F-36-4 Clip-On
FCC-MPCF-37-2	F-37-2 Clip-On

3.3、表面电流探头

型号
PRODUCT

可用频率
Frequency

A可用
内高度

B可用
内宽度

C
外高度

D
外宽度

E
外长度

ZTΩ

DBΩ

连接器
Connector

最大
电流
DC-60 Hz

最大
电流 <400Hz

RF
(CW)

脉冲
峰值

F-32-9B

100kHz-300MHz

152

121

3.2

SMA

100

型号 PRODUCT	可用频率 Frequency	A 横向直径	B 纵向半径	C 厚度 (mm)	ZTΩ	DBΩ	连接器 Connector	最大电流 DC-60 Hz	最大电流 <400Hz	RF (CW)	脉冲峰值
F-90	10 kHz – 1 MHz	89	51	38	0.08	-22	N	5000	300	10	200
F-91	1 MHz – 100 MHz	89	51	38	1.4	3	N	5000	300	20	200
F-92	10 MHz – 400 MHz	76	44	38	0.9	-1	BNC	5000	300	10	200
F-96	1 MHZ – 450 MHz	19	13	10	1.26	2	SMA	10	10	10	100
F-97	10 MHz – 1.5 GHz	10	13	8	0.45	-7	SMA	10	10	10	100

型号 PRODUCT	可用频率 Frequency	A可用内直径	B 外长度	C 外宽度	D 外高度	ZTΩ	DBΩ	连接器 Connector	最大电流 DC-60 Hz	最大电流 <400Hz	RF (CW)	脉冲峰值
F-36-1	10 kHz – 200 MHz	5	54	13	19	4	12	SMA	20	20	1	10
F-36-2	1 kHz – 200 MHz	5	54	13	19	1	0	SMA	20	20	1	10
F-36-4	1 MHz – 1 GHz	5	54	13	19	22	27	SMA	20	20	1	10

电流探头的原理？

①、当注入高频电流时，电流经由导线进入PCB内部通过传导、容性耦合等作用影响PCB的正常功能，这是EMC测试中的一个限值要点。

②、当夹住EUT线缆进行测试时，线缆上由PCB传导出来的高频电流耦合到监视电流探头上，然后经同轴线缆传输到EMI测试接收机显示电流频谱图，以评估EUT在正常工作时释放的高频干扰是否在标准要求的限值范围内。

不会使用？点击查看–》注入电流探头和监视电流探头使用方法？

FCC电流探头产品覆盖标准

美国FCC公司的产品符合以下标准

IEC/EN 61000-4-6 / MIL-STD-461/462 / EN55022/CISPR 22/CISPR32标准 / MIL-STD- 188-125的脉冲发生器 / 电磁脉冲测试系统用于验证敏感电子设备是否能够抵御电磁脉冲、高功率微波和其他电磁威胁。

瞬变保护装置：瞬变保护装置或浪涌抑制器用于保护敏感的电子通信设备免受雷电、电磁脉冲、高功率微波和其他电磁威胁。浪涌抑制器型号可用于3 GHz以上的频率。

数据线抑制器：可用于10/100/1000 Base T系统.

EutTest服务：

我公司代理销售美国FCC关于在民用电子(例如CISPR32)、航空航天(DO160\MIL-STD-461)、车辆船舶(MIL-STD-461)、汽车电子(CISPR25)等领域的电流探头FCC电流探头提供完整的传输阻抗参数，便于运用到测试软件中实现自动化测试，另EutTest提供所售FCC电流探头售后安装及培训服务。

如何获得报价？

①、发送邮件或电话-->联系我们
②、填写在线表单，等待回复。
